¿Cómo funciona un actuador de válvula eléctrica?

¿Alguna vez se ha preguntado cómo las industrias controlan el flujo de fluidos con precisión? Los actuadores de válvulas eléctricas son los héroes anónimos detrás de esta tecnología.

Estos dispositivos convierten la energía eléctrica en movimiento mecánico, lo que garantiza que las válvulas funcionen de manera eficiente. Ofrecen importantes ventajas sobre los actuadores neumáticos e hidráulicos tradicionales, lo que los hace esenciales en sectores como el energético, el petroquímico y el tratamiento de aguas.

En esta publicación, exploraremos cómo funcionan los actuadores de válvulas eléctricas, sus beneficios y destacaremos la experiencia de Hengchun en este campo.

Comprensión de los componentes de los actuadores de válvulas eléctricas

Los actuadores de válvulas eléctricas son dispositivos complejos esenciales para controlar el flujo de fluidos en diversas aplicaciones. Comprender sus componentes clave nos ayuda a apreciar cómo funcionan. Analicemos cada parte y su papel en el sistema.

Componentes clave explicados

● Motor eléctrico: tipos y aplicaciones

○ Motores de CA: comúnmente utilizados en entornos industriales, los motores de CA brindan un rendimiento confiable para operaciones continuas. Son eficientes y adecuados para aplicaciones de alta potencia.

○ Motores de CC: estos motores ofrecen un control preciso y se utilizan a menudo en aplicaciones que requieren velocidad variable. Se pueden encontrar en actuadores portátiles más pequeños.

○ Servomotores: conocidos por su alta precisión, los servomotores son ideales para aplicaciones que necesitan un posicionamiento preciso y tiempos de respuesta rápidos.

● Caja de cambios: diferentes tipos y funciones

○ Caja de engranajes helicoidales: este tipo proporciona un alto torque y es autoblocante, lo que garantiza que la válvula permanezca en su lugar cuando no está alimentada.

○ Caja de engranajes cónicos: utilizadas para cambiar la dirección del movimiento, las cajas de engranajes cónicos son efectivas en espacios compactos.

○ Caja de cambios planetaria: estas cajas de cambios ofrecen una alta relación par-tamaño, lo que las hace adecuadas para aplicaciones donde el espacio es limitado.

● Unidad de control: función en el procesamiento de señales La unidad de control actúa como el cerebro del actuador de la válvula eléctrica. Procesa señales de entrada de los sistemas de control, asegurando que el actuador responda con precisión. Esta unidad interpreta comandos y ajusta el funcionamiento del motor en consecuencia.

● Interruptores de límite: importancia para la seguridad y la precisión Los interruptores de límite son fundamentales para garantizar que el actuador no exceda su rango diseñado. Proporcionan retroalimentación cuando la válvula alcanza posiciones completamente abierta o cerrada, evitando daños y mejorando la seguridad.

● Anulación manual: garantizar el funcionamiento durante fallas de energía Una función de anulación manual permite a los operadores controlar la válvula directamente en caso de pérdida de energía. Esto garantiza que las operaciones puedan continuar o cerrarse de forma segura sin depender únicamente de los sistemas eléctricos.

● Mecanismos de retroalimentación: sensores para monitoreo de posición y torque Los sensores de retroalimentación monitorean continuamente la posición del actuador y el torque aplicado. Estos datos en tiempo real ayudan a mantener la precisión y previenen situaciones de sobrecarga, lo que garantiza un funcionamiento sin problemas.

Cómo contribuye cada componente a la funcionalidad

El motor eléctrico es vital para generar movimiento. Convierte la energía eléctrica en energía mecánica, lo que permite al actuador abrir o cerrar válvulas. El tipo de motor elegido afecta la velocidad y las capacidades de control del actuador.

La caja de cambios juega un papel crucial en la amplificación del par. Al reducir la velocidad, aumenta la salida de par, lo que permite que el actuador maneje cargas más pesadas y opere válvulas más grandes de manera efectiva.

Los mecanismos de retroalimentación son esenciales para el control de precisión. Proporcionan actualizaciones continuas sobre la posición del actuador, asegurando que responda con precisión a las señales de control. Este circuito de retroalimentación mejora la confiabilidad y el rendimiento general del sistema.

En resumen, cada componente de un actuador de válvula eléctrica funciona en conjunto a la perfección. Comprender estas piezas nos ayuda a apreciar su importancia en los sistemas de control de fluidos, especialmente en industrias como la energía y la petroquímica, donde empresas como Hengchun lideran el camino al brindar soluciones de alta calidad.

El principio de funcionamiento de los actuadores de válvulas eléctricas

Los actuadores de válvulas eléctricas funcionan a través de una serie de pasos bien coordinados, transformando señales eléctricas en movimiento mecánico. Este proceso garantiza un control preciso sobre el flujo de fluido en diversas aplicaciones. Analicemos cómo funcionan estos actuadores.

Proceso de operación paso a paso

1. Recepción de señales de los sistemas de control (PLC/DCS) El proceso comienza cuando el actuador recibe una señal de un sistema de control, como un PLC (Controlador Lógico Programable) o DCS (Sistema de Control Distribuido). Esta señal indica si la válvula debe abrirse o cerrarse.

2. Activación del motor y generación de movimiento Una vez recibida la señal, el motor eléctrico se activa. Convierte la energía eléctrica en movimiento rotacional o lineal, según el tipo de actuador. Este movimiento inicial pone en movimiento todo el sistema.

3. Amplificación del par a través de la caja de cambios La salida del motor suele ser insuficiente para operar la válvula directamente. Aquí entra en juego la caja de cambios. Amplifica el par generado por el motor, lo que permite que el actuador maneje válvulas más grandes de manera efectiva.

4. Movimiento mecánico para abrir o cerrar la válvula. El par amplificado luego se transmite al mecanismo de la válvula. En el caso de válvulas de un cuarto de vuelta, como las de bola o de mariposa, esto da como resultado una rotación rápida. Para válvulas lineales, como válvulas de compuerta o de globo, el movimiento es sencillo, empujando o tirando del vástago de la válvula.

5. Mecanismos de retroalimentación y parada Los sistemas de retroalimentación son cruciales para garantizar un funcionamiento preciso. Los sensores monitorean la posición y el torque de la válvula, proporcionando datos en tiempo real a la unidad de control. Esta información permite que el actuador se detenga en la posición correcta, mejorando la precisión.

Tipos de movimiento en actuadores de válvulas eléctricas

Los actuadores de válvulas eléctricas suelen funcionar con dos tipos de movimiento principales:

● Movimiento giratorio para válvulas de cuarto de vuelta

○ Válvulas de bola: Se abren y cierran con un simple cuarto de vuelta, proporcionando un cierre rápido.

○ Válvulas de mariposa: Utilizan un disco giratorio para regular el flujo, ideales para tuberías grandes.

● Movimiento lineal para válvulas de compuerta y de globo

○ Válvulas de compuerta: levantan una compuerta fuera del recorrido del flujo, creando una resistencia mínima al flujo cuando están completamente abiertas.

○ Válvulas de globo: estas válvulas utilizan un disco móvil para controlar el flujo, lo que permite una regulación precisa.

Características de seguridad

La seguridad es primordial en las aplicaciones industriales. Los actuadores de válvulas eléctricas incluyen varias características para garantizar un funcionamiento confiable:

● Limitación de par y protección de carrera Estas características evitan que el actuador aplique fuerza excesiva, lo que podría dañar la válvula o el propio actuador. Garantizan que el actuador funcione dentro de límites seguros.

● Capacidades de diagnóstico de fallas Los actuadores de válvulas eléctricas modernos vienen equipados con herramientas de diagnóstico. Estas herramientas pueden detectar problemas como fallas o desalineaciones del motor, alertando a los operadores sobre problemas potenciales antes de que se agraven.

Al comprender estos principios, podemos apreciar cómo los actuadores de válvulas eléctricas desempeñan un papel vital en los sistemas de control de fluidos. Su diseño combina eficiencia, seguridad y precisión, lo que los hace indispensables en diversas industrias, desde el tratamiento de agua hasta la petroquímica.

Tipos de actuadores de válvulas eléctricas

Los actuadores de válvulas eléctricas vienen en varios tipos, cada uno de ellos diseñado para aplicaciones y necesidades operativas específicas. Comprender estos tipos ayuda a seleccionar el actuador adecuado para su sistema. Exploremos las categorías principales.

Descripción general de los diferentes tipos

● Actuadores de cuarto de vuelta Estos actuadores son ideales para válvulas que requieren una simple rotación de 90 grados para abrirse o cerrarse. Comúnmente utilizadas con válvulas de bola y mariposa, brindan una operación rápida y eficiente.

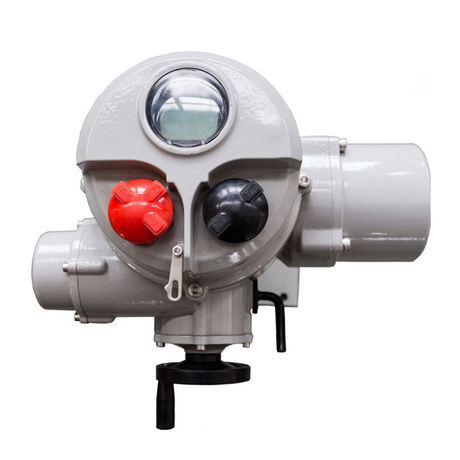

● Actuadores multivueltas Los actuadores multivueltas están diseñados para válvulas que requieren varias revoluciones para funcionar completamente. Por lo general, se utilizan con válvulas de compuerta y de globo, lo que permite un control preciso de los caudales.

● Actuadores lineales Los actuadores lineales proporcionan un movimiento lineal directo al vástago de la válvula. A menudo se utilizan en aplicaciones donde el posicionamiento preciso es crucial, como en el procesamiento químico y el tratamiento de aguas residuales.

● Actuadores integrados inteligentes Estos actuadores avanzados combinan el motor eléctrico, la caja de cambios y la unidad de control en una sola unidad. Ofrecen funciones como monitoreo y diagnóstico en tiempo real, lo que mejora la eficiencia operativa y la confiabilidad.

Aplicaciones para cada tipo

Cada tipo de actuador tiene sus mejores casos de uso:

● Actuadores de cuarto de vuelta:

○ Ideal para aplicaciones de apagado rápido.

○ Se encuentra comúnmente en sistemas HVAC y plantas de tratamiento de agua.

● Actuadores multivueltas:

○ Adecuado para aplicaciones que requieren ajustes de flujo graduales.

○ Ampliamente utilizado en oleoductos y gasoductos.

● Actuadores lineales:

○ Perfecto para un control preciso en sistemas de dosificación de productos químicos.

○ Se utiliza frecuentemente en plantas de energía e instalaciones de tratamiento de agua.

● Actuadores integrados inteligentes:

○ Excelente para procesos de fabricación inteligentes.

○ Se utiliza en industrias donde la recopilación de datos y el diagnóstico son esenciales.

Ejemplo de marca: línea de productos de Hengchun

Hengchun ofrece una gama de actuadores de válvulas eléctricas diseñados para satisfacer diversas necesidades de la industria. A continuación se muestran algunos productos clave:

● Actuadores Eléctricos: Fiables y eficientes, aptos para diversas aplicaciones.

● Actuadores electrohidráulicos: Proporcionan un alto torque y son ideales para válvulas de servicio pesado.

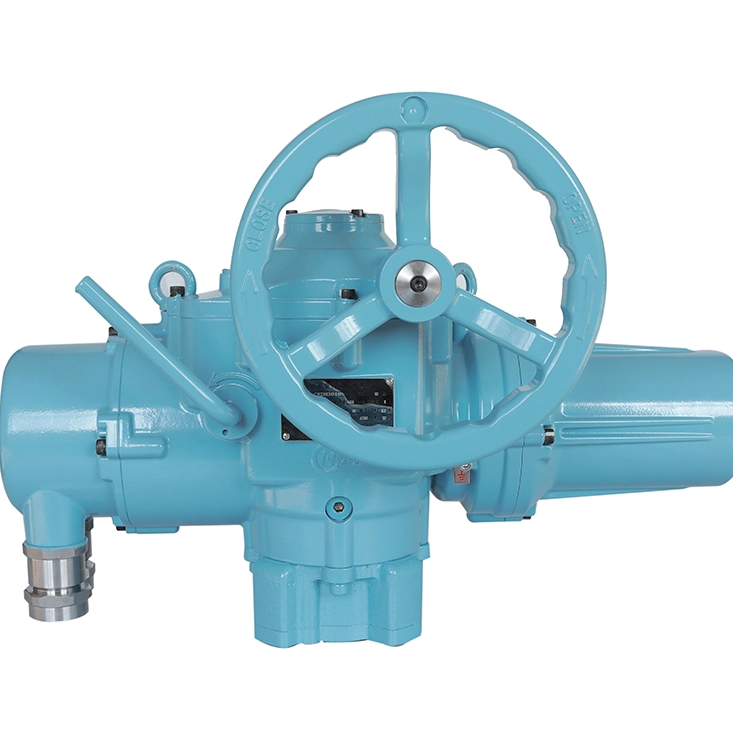

● Actuadores de grado nuclear: diseñados para brindar seguridad y confiabilidad en entornos críticos.

La experiencia de Hengchun en tecnología de actuadores garantiza que pueda encontrar la solución adecuada para sus requisitos específicos. Sus productos están diseñados para brindar durabilidad y rendimiento, lo que los convierte en una opción confiable en la industria.

Al comprender los diferentes tipos de actuadores de válvulas eléctricas y sus aplicaciones, podrá tomar decisiones informadas que mejoren sus operaciones y garanticen un rendimiento óptimo.

Selección del actuador de válvula eléctrica adecuado

Elegir el actuador de válvula eléctrica adecuado es crucial para garantizar un funcionamiento eficiente y confiable de su sistema. Varios factores entran en juego a la hora de tomar esta decisión. Veamos lo que debes considerar.

Factores a considerar

● Requisitos de par y potencia El par es un factor clave en la selección del actuador. Es fundamental determinar el par de arranque necesario para iniciar el funcionamiento de la válvula. Esto garantiza que el actuador pueda manejar la carga sin detenerse.

● Compatibilidad de válvulas y estándares de montaje Asegúrese de que el actuador sea compatible con su tipo de válvula. Consulte los estándares de montaje, como ISO 5211, que proporciona un conector universal para varios actuadores y válvulas. Esta compatibilidad simplifica la instalación y el mantenimiento.

● Consideraciones ambientales El entorno operativo del actuador puede afectar significativamente su rendimiento. Considerar:

○ Rango de temperatura: asegúrese de que el actuador pueda funcionar de manera efectiva dentro de los límites de temperatura esperados.

○ Clasificación IP: la clasificación de protección de ingreso indica qué tan bien el actuador puede resistir el polvo y la humedad. Elija una clasificación adecuada para su entorno.

● Opciones de control Diferentes aplicaciones pueden requerir diferentes métodos de control. Decide si necesitas:

○ Control de encendido/apagado: Adecuado para aplicaciones simples donde la válvula está completamente abierta o cerrada.

○ Control modulante: Necesario para aplicaciones que requieren una regulación precisa del flujo.

Errores comunes a evitar

Seleccionar el actuador incorrecto puede provocar problemas operativos. Estos son los errores comunes a los que hay que prestar atención:

● Elegir el tipo de actuador incorrecto Seleccionar un actuador que no sea adecuado para su tipo de válvula o aplicación puede generar ineficiencias. Por ejemplo, utilizar un actuador de un cuarto de vuelta para una válvula multivuelta puede provocar problemas de rendimiento.

● Ignorar los factores ambientales Pasar por alto las condiciones ambientales puede provocar una falla del actuador. Por ejemplo, el uso de un actuador sin la clasificación IP adecuada en un ambiente húmedo puede provocar daños.

● Sin considerar el ciclo de trabajo del actuador El ciclo de trabajo se refiere a la cantidad de tiempo que un actuador puede funcionar sin sobrecalentarse. No tener esto en cuenta puede provocar un desgaste prematuro. Asegúrese de que el actuador pueda manejar las demandas operativas de su aplicación.

Si tiene en cuenta estos factores, podrá seleccionar un actuador de válvula eléctrica que satisfaga sus necesidades y mejore la eficiencia operativa. Empresas como Hengchun ofrecen una gama de productos diseñados para cumplir con diversas especificaciones, lo que garantiza que encontrará el producto adecuado para sus aplicaciones.

Conclusión

Comprender cómo funcionan los actuadores de válvulas eléctricas es esencial para un control eficaz de los fluidos.

Estos dispositivos ofrecen numerosos beneficios, incluyendo precisión, eficiencia y confiabilidad.

Sus aplicaciones abarcan diversas industrias, desde el petróleo y el gas hasta el tratamiento de agua.

Considere los actuadores de válvulas eléctricas para sus necesidades de control de fluidos.

¡Comuníquese con Hengchun hoy mismo para obtener asesoramiento de expertos o consultas sobre productos!

Preguntas frecuentes

P: ¿Cuál es la vida útil de un actuador de válvula eléctrica?

R: La vida útil varía, normalmente entre 10 y 20 años, según el uso y el mantenimiento.

P: ¿Cómo sé si el actuador de mi válvula eléctrica está funcionando correctamente?

R: Las comprobaciones periódicas de las señales de retroalimentación y las lecturas de los sensores pueden indicar un funcionamiento adecuado.

P: ¿Se pueden utilizar actuadores de válvulas eléctricas en entornos peligrosos?

R: Sí, ciertos modelos están diseñados para entornos peligrosos y cuentan con clasificaciones de IP y certificaciones de seguridad adecuadas.

P: ¿Cuáles son los beneficios de eficiencia energética de los actuadores de válvulas eléctricas?

R: Los actuadores de válvulas eléctricas mejoran la eficiencia energética al proporcionar un control preciso y reducir el desperdicio de energía durante la operación.

P: ¿Cómo se compara el costo de los actuadores de válvulas eléctricas con otros tipos?

R: Si bien los costos iniciales pueden ser más altos, los actuadores de válvulas eléctricas a menudo ofrecen ahorros a largo plazo mediante un mantenimiento reducido y una eficiencia operativa.
