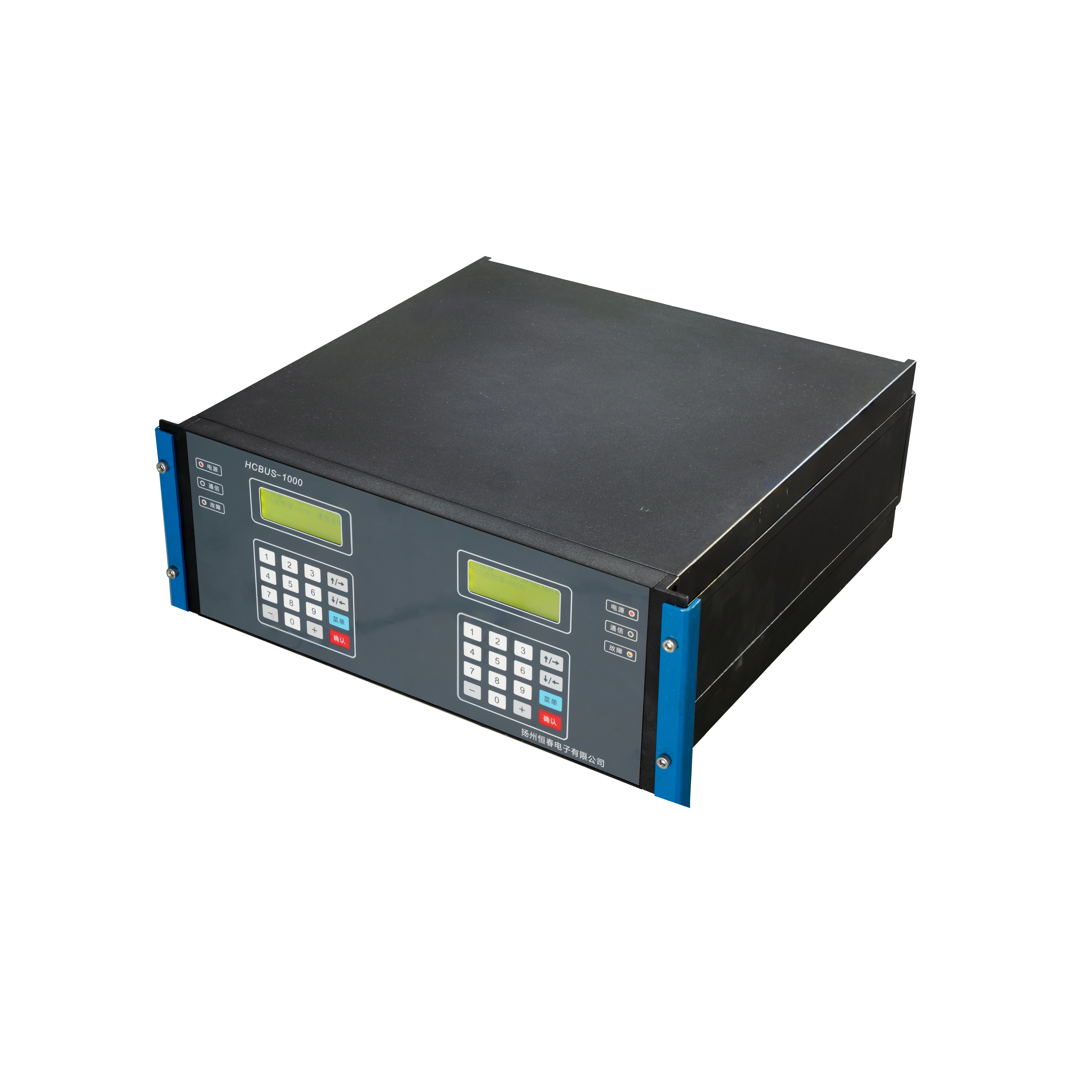

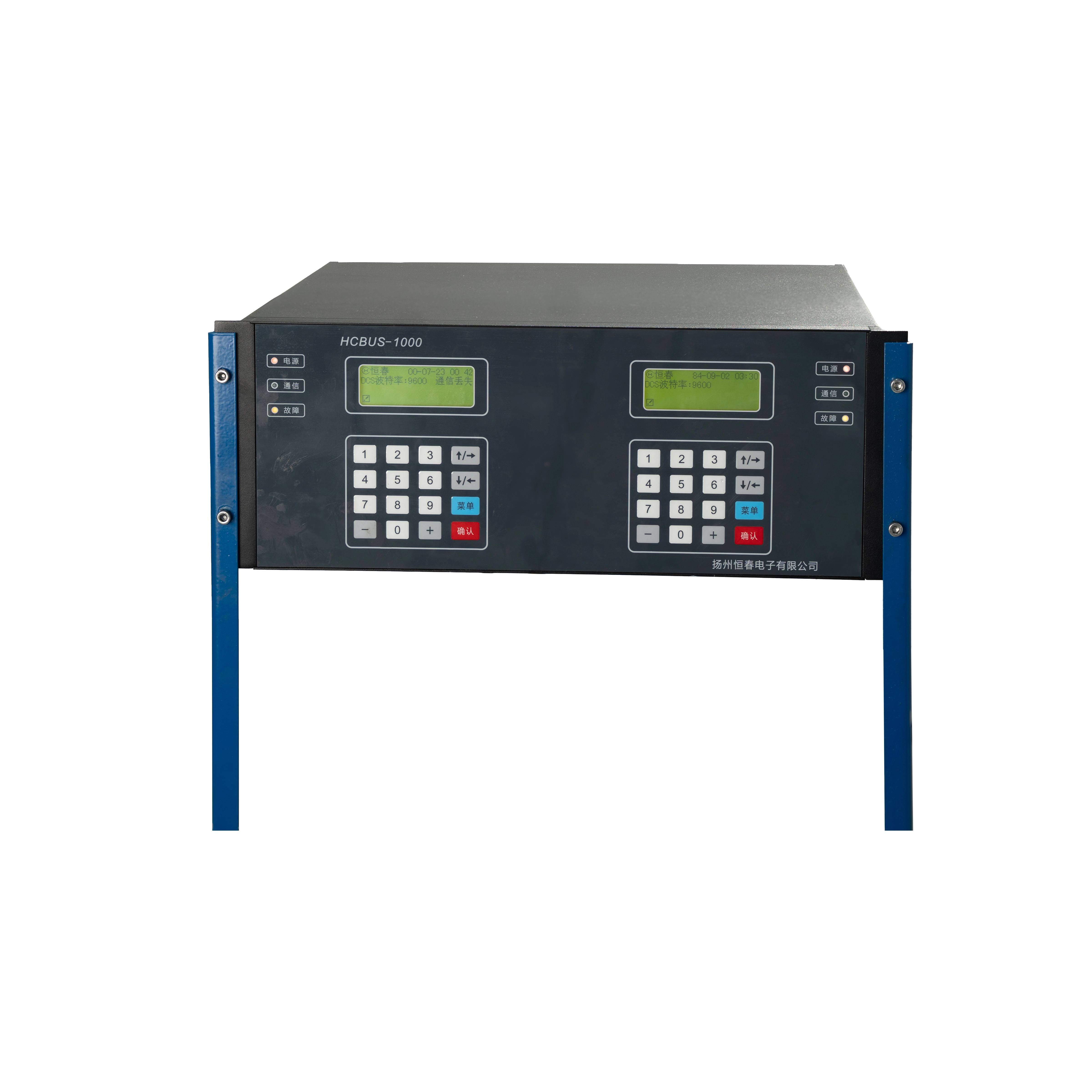

Serie HCBUS1000
El Controlador Maestro de Bus de Anillo Redundante Inteligente para Actuadores es un sistema de control de bus de campo industrial de última generación diseñado para centralizar la gestión de redes de control de fluidos. Diseñado por una empresa de nivel nacional 'Pequeño Gigante Especializado e Innovador', este sistema sirve como puente de comunicación crítico entre las computadoras host (DCS/PLC) y los actuadores eléctricos de campo.
Al utilizar una sofisticada topología en anillo de dos hilos, este controlador elimina la necesidad de cableado complejo punto a punto que se encuentra en las redes en estrella tradicionales. Está diseñado específicamente para proporcionar respaldo en caliente redundante maestro-esclavo, lo que garantiza que la transmisión de datos permanezca ininterrumpida incluso en caso de rotura de cable o falla en un solo punto. Ya sea que se implemente en plantas de energía nuclear, refinerías petroquímicas o oleoductos de larga distancia, este controlador garantiza el más alto nivel de estabilidad de comando y monitoreo en tiempo real.
En aplicaciones industriales críticas, la pérdida de comunicación puede provocar un tiempo de inactividad catastrófico. Este controlador presenta una arquitectura de redundancia de doble canal. Gestiona los datos a través de dos rutas independientes:
Mecanismo de respaldo en caliente: si la línea de comunicación principal se corta o se interfiere, el sistema cambia sin problemas al canal secundario sin alterar el funcionamiento.
Autodiagnóstico: el controlador monitorea continuamente el estado del circuito del autobús y alerta automáticamente a los operadores sobre la ubicación de las fallas, lo que reduce drásticamente el tiempo de respuesta de mantenimiento.
Los sistemas tradicionales requieren cables individuales que van desde la sala de control hasta cada válvula. Nuestro controlador maestro Ring Bus revoluciona esto al permitir hasta conectar 31 actuadores por canal en un bucle simple utilizando cables de par trenzado.
Reducción de costos: reduce significativamente los costos de material de cableado y la mano de obra de ingeniería.
Distancia: Admite distancias de comunicación de hasta 1200 metros , ideal para grandes parques de tanques y tuberías.
Fabricados en nuestro de última generación taller electrónico , los PCB internos del controlador se someten a un ensamblaje SMT de precisión y a procesos especializados de recubrimiento UV. Esto garantiza una resistencia superior a la humedad, el polvo y la corrosión.
Inmunidad contra sobretensiones: Los puertos cuentan con aislamiento de 4000 V y están probados para resistir sobretensiones (20 kA, 8/20 μs), cumpliendo con los estándares EMC Nivel IV.
Durabilidad extrema: Clasificado para funcionar entre -25 ℃ y 80 ℃, lo que garantiza confiabilidad en entornos industriales hostiles y al aire libre.
El sistema se basa en el protocolo Modbus RTU universalmente aceptado , que ofrece compatibilidad plug-and-play con las principales marcas de PLC y sistemas DCS a través de interfaces RS485 o RS232. Admite modos de red flexibles, incluidas configuraciones en serie, paralela e híbrida, para adaptarse al diseño físico de sus instalaciones.
| Descripción | de los parámetros |
|---|---|
| Temperatura de trabajo | -25℃ – 80℃ |
| Temperatura de almacenamiento | -40℃ – 85℃ |
| Rendimiento de la prueba EMC | Nivel IV |
| Aislamiento de sobretensiones portuarias | 4000V/1min (con protección contra rayos 8/20 μs 20kA) |
| Fuente de alimentación | CA 220 V ± 10 % |
| Número de canales | 4 canales (máx. 8 canales compatibles) |
| Modo de comunicación | Sondeo/direccionamiento periódico |
| Capacidad por canal | 31 válvulas (máx. 250 unidades, lo que reducirá el ciclo de escaneo) |
| Ciclo máximo de escaneo del dispositivo | ≤1,5 s (varía según la cantidad de dispositivos) |
| Tiempo de respuesta del comando de escaneo | <20 ms |
| Protocolo de comunicación | Modbus RTU |
| Interfaz eléctrica | RS485 |
| Velocidad de comunicación en baudios | 1200 pb ~ 115200 pb |
| Modo de red | Serie, paralelo e híbrido |
| Distancia de comunicación | ≤1200m |
| Modo de red de computadora host | RS232/RS485 (doble puerto) |
| Modo de redundancia | Canales de comunicación duales totalmente independientes (visualización, control, interfaz, fuente de alimentación) |
| Modo de conmutación de fallas | Respaldo en caliente, conmutación automática sin perturbaciones |
| Expansión del controlador | cascada RS485 |
| Indicación de trabajo | Indicación LED/LCD |
| Dimensiones de instalación | 483 mm × 180 mm × 400 mm (ancho × alto × fondo) |
A diferencia de una conexión en cadena estándar donde una interrupción en el medio corta todos los dispositivos posteriores, nuestra arquitectura Ring Bus crea un circuito cerrado.
Operación normal: los datos fluyen en una dirección primaria a todos los actuadores.
Escenario de falla: si se corta un cable entre el actuador A y el actuador B, el controlador maestro detecta la rotura al instante.
Redireccionamiento automático: El controlador activa el puerto secundario, enviando datos desde el 'otro lado' del anillo. Todos los actuadores permanecen en línea y controlables, lo que permite a los equipos de mantenimiento reparar el cable sin apagar la planta.
Para adaptarse a instalaciones de diferentes tamaños, el sistema es modular. Si bien la tecnología principal sigue siendo la misma, los clientes pueden seleccionar configuraciones según la cantidad de canales requeridos:
Configuración de 2 canales: Ideal para bucles de pequeña escala (admite hasta 62 válvulas).
Configuración de 4 canales: el estándar para la mayoría de las plantas de procesamiento (admite hasta 125 válvulas).
Configuración de 6 canales: control de alta densidad (admite hasta 186 válvulas).
Configuración de 8 Canales: Capacidad máxima para grandes redes eléctricas (Soporta hasta 248 válvulas).
Respaldado por más de 32 años de excelencia en fabricación y certificaciones globales (CE, ATEX, ISO), este controlador maestro de bus goza de confianza en sectores de alto riesgo:
Energía térmica y nuclear: control preciso de compuertas y circuitos de refrigeración.
Transmisión de petróleo y gas: monitoreo a larga distancia de válvulas de tuberías.
Tratamiento de Aguas: Gestión centralizada de compuertas distribuidas.
Procesamiento químico: control seguro y redundante en zonas peligrosas
P: ¿Puede este controlador funcionar con actuadores que no sean de Hengchun?
R: Sí, siempre que los actuadores admitan el protocolo Modbus RTU estándar y la capa física RS485, se pueden integrar en nuestra red en anillo. Sin embargo, el emparejamiento con los actuadores eléctricos inteligentes de Hengchun garantiza un rendimiento óptimo y una puesta en marcha más sencilla.
P: ¿Qué tipo de cable se recomienda?
R: Recomendamos cables blindados de par trenzado de alta calidad para maximizar la inmunidad a las interferencias y lograr una distancia de comunicación completa de 1200 m.
P: ¿Es el sistema compatible con los estándares de Industria 4.0?
R: Absolutamente. Al digitalizar los datos de las válvulas y permitir el diagnóstico remoto, este controlador es un componente clave en la modernización de plantas para el Internet industrial de las cosas (IIoT).
■Modelo HCBUS-1000 | |||
Modelo | Número de canales | Redundancia | Cantidad |
HCBUS-1000-2 | 2 | Apoyado | 62 |
HCBUS-1000-4 | 4 | Apoyado | 125 |
HCBUS-1000-6 | 6 | Apoyado | 186 |
HCBUS-1000-8 | 8 | Apoyado | 248 |
Dibujo esquemático del controlador de bus HCBUS1000
