Si trabaja en automatización industrial, petróleo y gas, tratamiento de agua o ingeniería de procesos, probablemente se haya encontrado con actuadores eléctricos de parte de vuelta . Estos dispositivos electromecánicos compactos son los caballos de batalla detrás de las válvulas de bola, válvulas de mariposa y válvulas de tapón automatizadas , que controlan el flujo de líquidos, gases y vapor en miles de aplicaciones industriales en todo el mundo.
En esta guía, desglosamos exactamente qué es un actuador eléctrico de fracción de vuelta, cómo funciona por dentro, qué especificaciones son más importantes y cómo seleccionar el adecuado para su válvula. Ya sea que sea un ingeniero que especifica equipos para un nuevo proyecto o un profesional de mantenimiento que busca comprender sus sistemas existentes, este artículo cubre todo lo que necesita saber.
Actuador eléctrico de fracción de vuelta: definición
Un actuador eléctrico de parte de vuelta (también llamado actuador eléctrico de un cuarto de vuelta o actuador eléctrico de carrera angular) es un dispositivo que convierte la energía eléctrica en un movimiento giratorio limitado, generalmente de 0° a 90° , para operar válvulas de un cuarto de vuelta. A diferencia de los volantes manuales o los actuadores neumáticos, los actuadores eléctricos utilizan un motor integrado y un tren de engranajes para posicionar con precisión el vástago de la válvula.
Estos actuadores se montan directamente en la válvula mediante una brida estándar ISO 5211, lo que simplifica la instalación. Reciben señales de control eléctrico (ya sean comandos simples de apertura/cierre o señales de posicionamiento analógicas de 4–20 mA) y conducen la válvula a la posición deseada, al tiempo que brindan retroalimentación sobre el estado de la válvula al sistema de control.
Nota terminológica: 'Parte de vuelta', 'cuarto de vuelta' y 'carrera angular' se refieren todos a la misma categoría de actuador. El término de búsqueda más común es 'actuador eléctrico de fracción de vuelta' o 'actuador de válvula eléctrica de cuarto de vuelta'. ¿Cómo funciona un actuador de fracción de vuelta?
Dentro de un actuador eléctrico de fracción de vuelta, cuatro componentes principales trabajan juntos:
1. Motor eléctrico
Un motor de jaula de ardilla de CA totalmente cerrado (o un motor de CC en algunos modelos compactos) proporciona la potencia de rotación. Los motores están clasificados para ciclos de trabajo específicos: S2 para servicio de encendido y apagado (ráfagas cortas) y S4/S5 para servicio de modulación (arranques y paradas frecuentes).
2. Tren de reducción de engranajes
La salida de alta velocidad y bajo par del motor se reduce a través de un engranaje helicoidal (normalmente un engranaje helicoidal de aleación de bronce + un tornillo sin fin de aleación de acero) para producir un alto par a baja velocidad. Este tren de engranajes también es autoblocante , lo que significa que la presión de la línea no puede hacer retroceder la válvula cuando el motor está apagado, una característica de seguridad crítica.
3. Unidad de control
Un tablero de control basado en microprocesador gestiona la dirección del motor, la retroalimentación de posición, la limitación de par y el diagnóstico de fallas. Los actuadores 'inteligentes' avanzados admiten una configuración de infrarrojos no intrusiva , lo que permite a los técnicos establecer parámetros sin abrir el gabinete, algo esencial en áreas peligrosas.
4. Comentarios de posición
Los potenciómetros, codificadores o sensores de efecto Hall rastrean el ángulo del eje de salida y envían una señal de posición (4–20 mA o digital) al DCS/PLC, confirmando la posición real de la válvula.
El ciclo completo en 3 pasos: llega la señal de control → el motor acciona el tren de engranajes → el eje de salida gira la válvula a la posición objetivo y se envía retroalimentación. Actuadores de vuelta parcial versus actuadores de vuelta múltiple: ¿cuál es la diferencia?

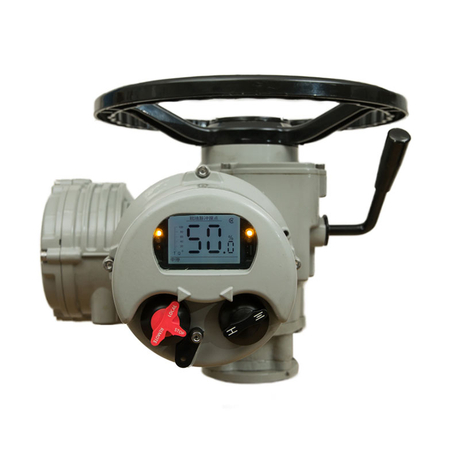

La elección entre actuadores de fracción de vuelta y multivuelta depende completamente del tipo de válvula:
Característica | Actuador de fracción de vuelta | Actuador multivuelta |
Rotación | 0–90° (hasta 300° opcional) 0–90° | Múltiples rotaciones completas de 360° |
Tipos de válvulas | Bola, mariposa, tapón, amortiguador. | Puerta, globo, compuerta, compuerta de cuchilla |
movimiento del tallo | Sólo rotativo | Rotativo + lineal (vástago ascendente) |
Torque típico | 40–2000+ N·m | 50–10 000+ N·m |
Montaje | Montaje directo ISO 5211 | ISO 5210, a menudo con caja de cambios |
Velocidad | Rápido (5 a 60 segundos típico) | Más lento (se necesitan múltiples rotaciones) |
Especificaciones clave explicadas
Al evaluar actuadores eléctricos de fracción de vuelta, preste mucha atención a estas especificaciones:Par de salida
Medida en Newton-metros (N·m) o libras-pie (pie-lb), esta es la fuerza de rotación que el actuador puede generar. Debe exceder el par de operación requerido de la válvula por un margen de seguridad del 25 al 50% para tener en cuenta el desgaste, los efectos de la temperatura y las condiciones inesperadas de la línea.
Ángulo de rotación
Los actuadores de fracción de vuelta estándar proporcionan 90° de rotación. Algunos modelos ofrecen topes de carrera ajustables y las versiones especiales pueden ofrecer hasta 300° para válvulas que requieren más de un cuarto de vuelta.
Ciclo de trabajo
Esto define la frecuencia con la que el motor puede funcionar sin sobrecalentarse:
S2 (servicio de corta duración) : Para aplicaciones de encendido/apagado, nominal para 15 minutos de funcionamiento continuo.
S4 (servicio intermitente) : Para arranque periódico con frecuencia moderada.
S5 (servicio continuo) : Para servicio de modulación frecuente, hasta 1200 arranques por hora.
Clasificación de protección (código IP)
Los actuadores industriales suelen ofrecer protección IP67 o IP68 : herméticos al polvo y sumergibles. Para entornos exteriores o de lavado, se recomienda encarecidamente IP68.
Clasificación a prueba de explosiones
Para áreas peligrosas, busque certificaciones como ATEX Ex d IIB T4 Gb o IECEx . Esto garantiza que el actuador pueda contener una explosión interna sin encender la atmósfera circundante.
Control y comunicación
Los actuadores modernos admiten múltiples métodos de control:
Cableado : Abrir/cerrar/parar mediante señales discretas (la más simple y confiable).
Analógico : 4–20 mA para modular el control de posición y la retroalimentación.
Bus de campo : Modbus RTU/TCP, Profibus-DP, Foundation Fieldbus (FF), HART para integración digital con DCS/PLC.
Características principales a buscar
Característica | Por qué es importante |
Configuración no intrusiva | Configuración remota por infrarrojos sin abrir la cubierta: segura para zonas explosivas y reduce la entrada de humedad. |
Anulación manual | El volante con embrague automático permite la operación manual durante la pérdida de energía o el mantenimiento. |
Detección de par | Detecta obstrucciones de la válvula y detiene el motor para evitar daños a la válvula o al actuador. |
Carcasa con doble sellado | El compartimiento de control aislado de la cámara de terminales protege los componentes electrónicos de la humedad y la corrosión. |
Lubricación de por vida | El tren de engranajes sellado con lubricante permanente elimina el mantenimiento periódico. |
Perilla de control local | Selector local/remoto/parada sin herramientas y botones de avance para puesta en marcha in situ. |
Diagnóstico de fallas | La pantalla LED o la interfaz digital muestran códigos de error (sobrepar, térmico del motor, falla del sensor de posición) |
Amplio rango de temperatura | Estándar -30°C a +70°C; opciones ampliadas para -50°C (Siberia) o +150°C (tipo split de alta temperatura). |
Aplicaciones industriales
Los actuadores eléctricos de fracción de vuelta se encuentran allí donde las válvulas de cuarto de vuelta necesitan automatización:
Petróleo y gas y petroquímica
Válvulas de bola y válvulas de mariposa en oleoductos, unidades de destilación de refinerías, terminales de almacenamiento de GLP y redes de distribución de gas natural. Los modelos a prueba de explosiones son estándar aquí.
Generación de energía
Aislamiento de agua de alimentación de calderas, control de líneas de vapor, compuertas de desulfuración de gases de combustión (FGD) y sistemas de agua de refrigeración en plantas térmicas, de ciclo combinado y nucleares.
Tratamiento de agua y aguas residuales
Válvulas de mariposa para toma de agua cruda, control de flujo de balsas de aireación, válvulas dosificadoras de químicos y aislamiento de lodos. La carcasa IP68 soporta condiciones sumergibles y de lavado.
Metalurgia y acero
Control de compuertas para sistemas de aire de altos hornos, circuitos de agua de refrigeración y líneas de gas de extracción de polvo.
Municipales y climatización
Válvulas de red de calefacción urbana, distribución de gas ciudad, compuertas de climatización de edificios y compuertas de conservación de agua.
Procesamiento químico
Actuadores resistentes a la corrosión en válvulas de alimentación de reactores, líneas de transferencia de disolventes y sistemas de manipulación de ácidos/álcalis.
Cómo seleccionar el actuador eléctrico de parte de vuelta adecuado
Siga este proceso paso a paso:
Identifique su tipo y tamaño de válvula . ¿Válvula de bola, de mariposa o de tapón? ¿Cuál es el diámetro nominal (DN) y la clase de presión (PN/ANSI)?
Calcule el par requerido . Obtenga los datos de torque del fabricante de la válvula para su presión y medios de operación. Agregue un margen de seguridad del 25 al 50 %.
Determinar el tipo de servicio . Apertura/cierre simple → Tipo S2 on-off. Modulación frecuente → Tipo de regulación S4/S5.
Definir los requisitos de control . ¿Solo cableado? ¿Análogo de 4–20 mA? ¿Bus de campo (Modbus/Profibus/HART)? ¿Necesita comentarios sobre la posición?
Evaluar el medio ambiente . ¿Estándar interior? ¿Exterior (IP68)? ¿Zona peligrosa (ATEX/IECEx)? ¿Temperaturas extremas?
Verifique la fuente de alimentación . ¿CA 220V monofásico? ¿CA 380V trifásico? ¿CC 24 V? Asegúrese de que el actuador coincida con su potencia disponible.
Verifique la interfaz de montaje . La brida ISO 5211 es estándar, pero confirme que el tamaño específico de la serie F (F03–F25) coincida con su válvula.
R: Los componentes clave incluyen el motor eléctrico, el mecanismo de engranajes, la unidad de control y los indicadores de posición.
R: Considere factores como los requisitos de torque, el tipo de válvula y las condiciones ambientales al seleccionar un actuador.
R: Estos actuadores generalmente no requieren mantenimiento durante más de 30 000 operaciones, pero se recomiendan inspecciones periódicas.
R: Sí, muchos actuadores de fracción de vuelta tienen una clasificación IP68, lo que los hace adecuados para entornos exteriores y hostiles.
R: Asegúrese de que el actuador tenga certificaciones de seguridad relevantes como CE y ATEX, y siga las pautas de instalación para evitar peligros.
