Serie ERC

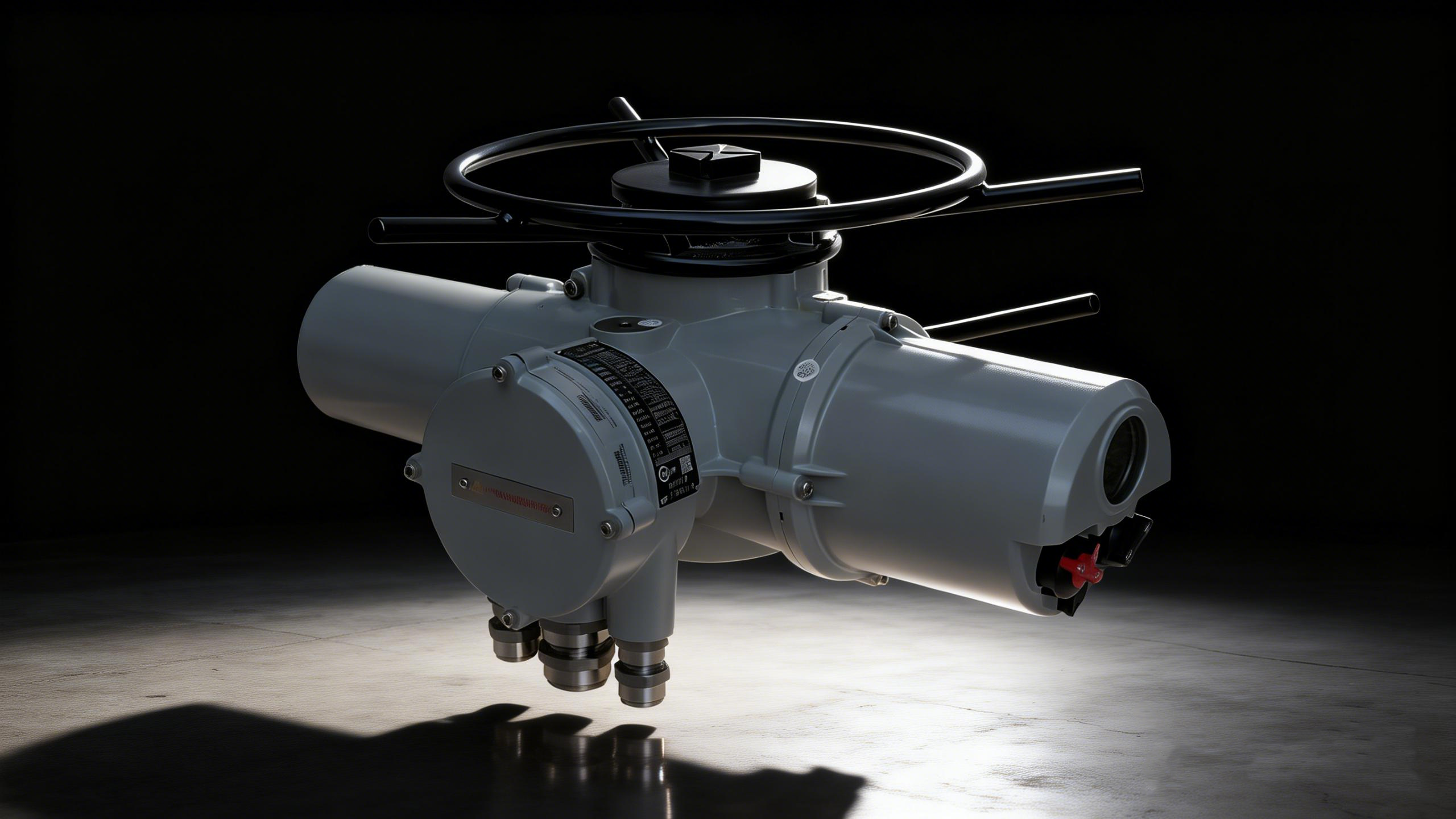

El serie CKD actuador de válvula eléctrica multivuelta inteligente es un dispositivo de control de terminal inteligente integrado diseñado exclusivamente para válvulas multivuelta, como válvulas de compuerta y válvulas de globo. Diseñado con tecnologías avanzadas de SoC (System-on-Chip), detección digital y bus de campo, este actuador ofrece un control de válvulas preciso y confiable en entornos industriales. Con un rango de par de 40 a 3000 N·m (hasta 50 000 N·m con caja de engranajes de precisión) y una velocidad de salida de 8 a 192 rpm, cumple con las demandas de las tuberías DN10-DN600, mientras que su doble clasificación de protección IP66/68 garantiza un rendimiento sin concesiones en condiciones difíciles. Compatible con los protocolos Modbus, PROFIBUS y HART, permite una integración perfecta con los sistemas de automatización PLC/DCS, admitiendo control local y remoto para una mayor flexibilidad operativa.

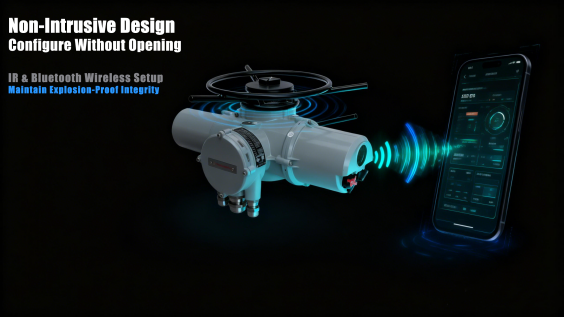

La comunicación inalámbrica por infrarrojos (IR) y Bluetooth permite una configuración completa de los parámetros, incluidos límites de torsión, perfiles de velocidad y modos de control, sin abrir la carcasa sellada. Esto elimina los riesgos de seguridad de los procedimientos de configuración tradicionales, mantiene la integridad a prueba de explosiones Ex d II C T6 y protege la superficie de sellado. No se requieren destornilladores ni cubiertas abiertas, lo que lo hace seguro para su funcionamiento incluso en atmósferas peligrosas de Zona 1.

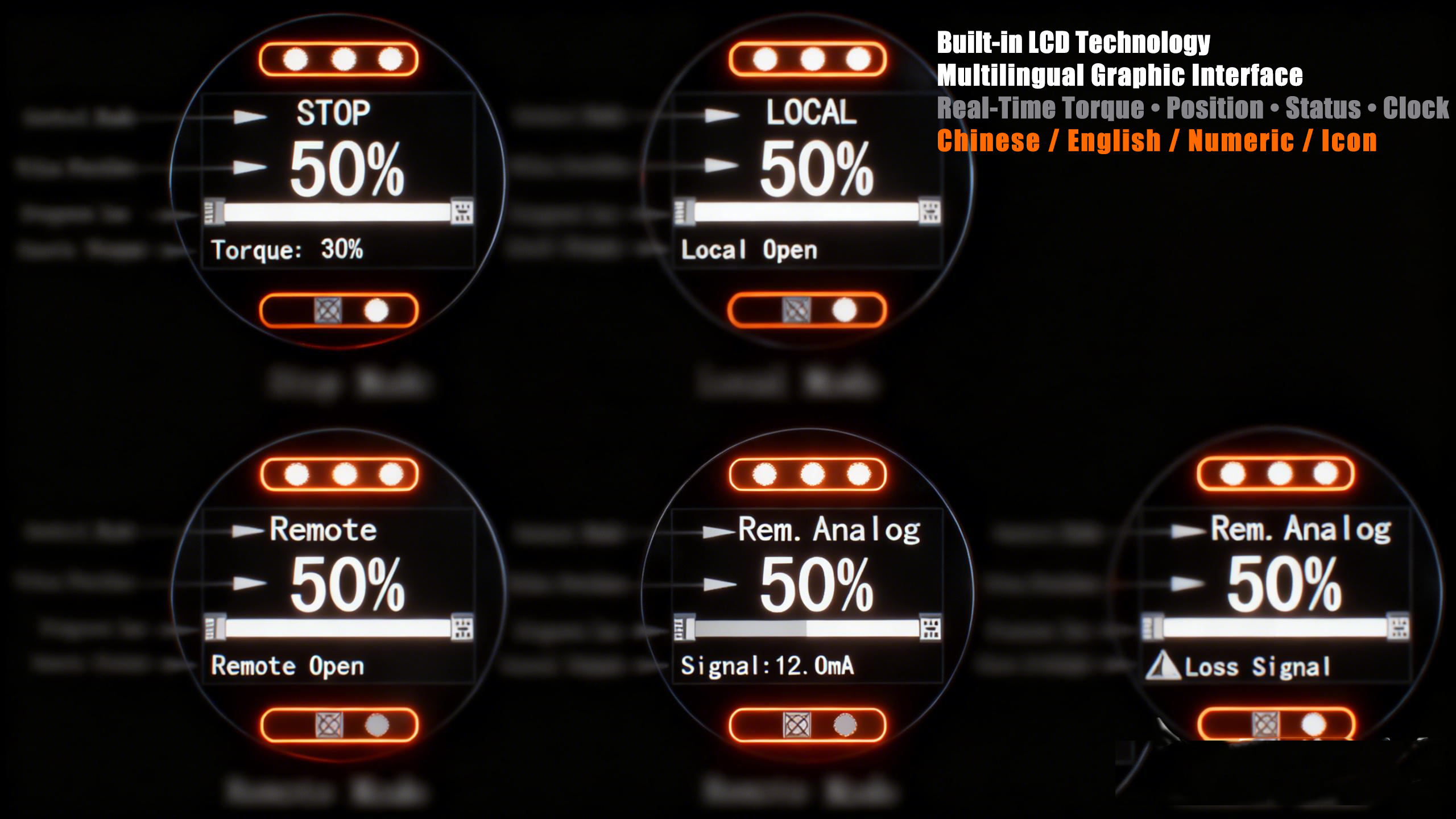

Una pantalla LCD retroiluminada de alta visibilidad ofrece datos operativos críticos de un vistazo, incluido el porcentaje de torque en tiempo real, la posición de la válvula (0-100%), el estado del modo de control, las alertas de fallas y el reloj del sistema. El soporte multilingüe (chino/inglés/numérico/icono) garantiza un despliegue global, mientras que la pantalla retroiluminada garantiza la legibilidad en completa oscuridad, accesible para operadores no profesionales.
La memoria no volátil conserva el historial operativo completo durante 100 años, incluso sin energía, y almacena hasta 1000 registros con marca de tiempo de movimientos de válvulas, operaciones manuales y eventos de falla. Los usuarios pueden consultar registros detallados directamente a través de la pantalla local o acceder de forma inalámbrica a los datos a través de Bluetooth para editar parámetros, cambios de configuración por lotes y análisis de rendimiento inteligente. Un seguimiento de auditoría completo garantiza el cumplimiento normativo y la capacidad de mantenimiento predictivo.

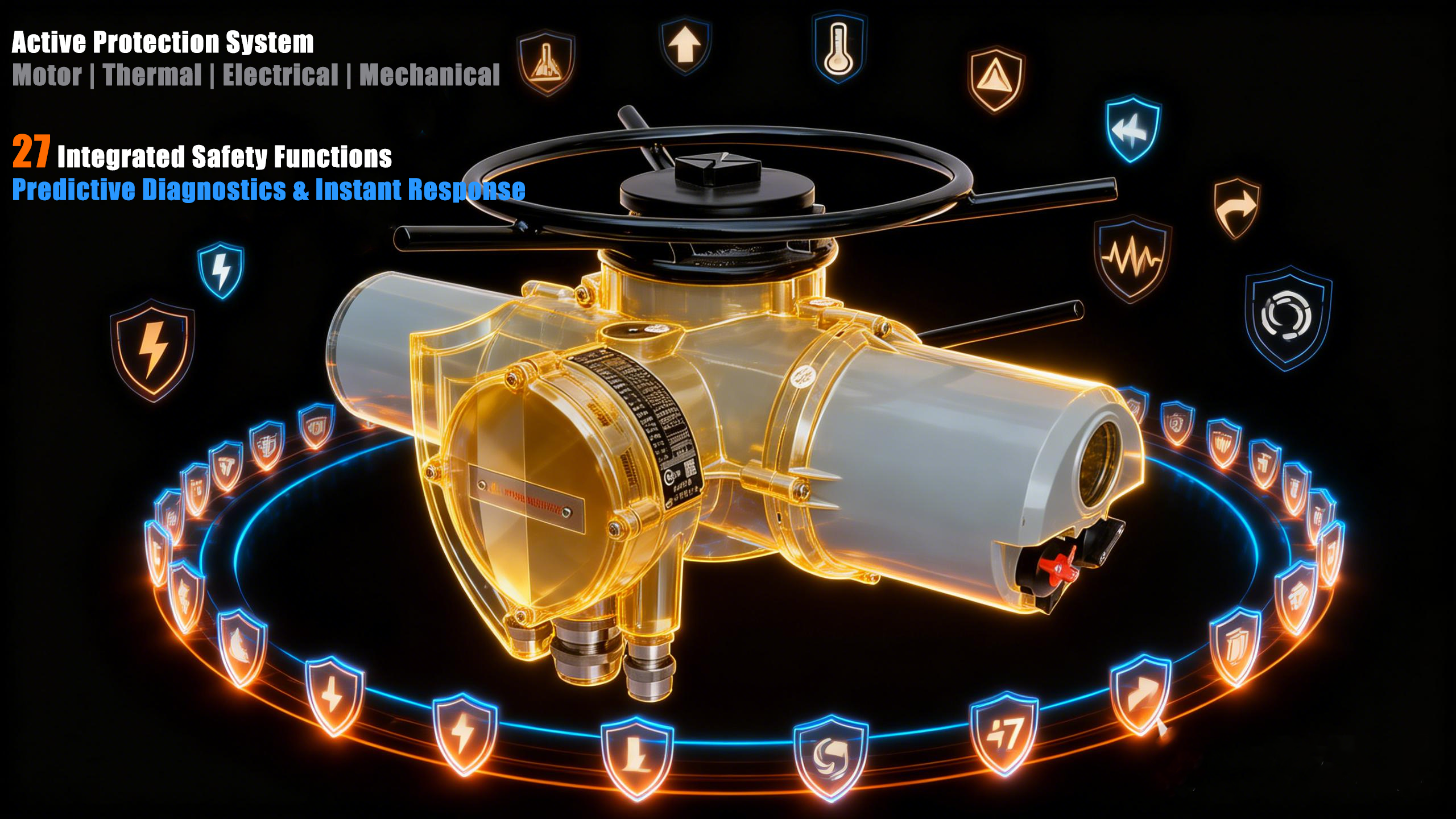

Los diagnósticos continuos en línea monitorean la carga del motor, la temperatura, las firmas actuales y la calidad de la energía en tiempo real. El sistema proporciona 27 funciones de seguridad integradas, que incluyen corrección de secuencia de fases, inmunidad EMI, limitación de par, supresión de sobretensiones y protección contra rayos. Los algoritmos predictivos detectan anomalías antes de que se produzcan daños, lo que desencadena respuestas protectoras instantáneas para garantizar un funcionamiento sin fallos en aplicaciones críticas.
Certificado para los entornos industriales más hostiles del mundo, la clasificación dual IP66/68 garantiza una protección completa contra la entrada de polvo y una resistencia sostenida a la inmersión. La certificación a prueba de explosiones Ex d II C T6 permite un funcionamiento seguro en áreas peligrosas de Zona 1 con atmósferas a base de hidrógeno. El actuador tolera temperaturas extremas de -60 °C a +120 °C (frío ártico a calor del desierto) sin degradación del rendimiento. Su carcasa de aleación de aluminio fundido a presión de alta resistencia, con decapado, fosfatado y pulverización electrostática, resiste más de 500 horas de corrosión por niebla salina, adecuada para entornos costeros y químicos.
Equipado con un codificador absoluto multivuelta de 18 bits, el actuador logra una resolución de posicionamiento de ±0,88° y un error de posicionamiento repetido de ≤0,5% para un control preciso de la apertura de la válvula. La lógica de control de circuito cerrado garantiza una respuesta de ≤0,3 segundos a señales analógicas de 4-20 mA o comandos de bus, adaptándose rápidamente a los ajustes dinámicos de las condiciones de trabajo.
Parámetros | Descripción |
Tipo de fuente de alimentación | CA 220 V (50/60 Hercios) / CA 380 V (50/60 Hercios) opcional |
Rango de par | Par de instalación directa: 40~3000 N·m; con caja de cambios, par máximo de hasta 50.000 N·m; durante el pedido, el fabricante selecciona el modelo específico en función de los requisitos de par y velocidad. |
Tipo de control | Opcional: cableado, señal analógica, bus de campo (MODBUS, FF, HART, PROFIBUS-DP) |
material de revestimiento | aleación de aluminio fundido |
niveles de protección | El estándar es IP68; otros se pueden personalizar. |
temperatura ambiente | ※Estándar: -30℃ ~ +70℃ |
protección contra la corrosión externa | ※Recubrimiento estándar: decapado y fosfatado + pulverización de polvo electrostático de superficie; |
protección de doble sello | La sección de control está aislada de la caja de conexiones para proteger los componentes electrónicos. |
Clasificación a prueba de explosiones: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnología de motores | Motor de jaula de ardilla de CA totalmente cerrado, sin refrigeración por aire; Clase de aislamiento F (Clase H personalizable); |
servicio motor | ※Motor con servicio S4 (adecuado para condiciones de arranque periódicas); |
transmisión por engranajes | Autobloqueo en todas las velocidades |
Volante | No gira durante el funcionamiento eléctrico; equipado con embrague automático; El par cumple con el estándar GB/T 28270. |
brida de salida | ISO 5210/GB 12222; brida especial opcional |
aceite lubricante | Efectividad de por vida; no requiere mantenimiento periódico |
Tipo de suministro | Trifásico/monofásico opcional; el voltaje máximo para alimentación trifásica es de 690V; 50/60Hz |
entrada de cable | Estándar: 1×M48×2 + 2×M33×2; Tipo a prueba de explosiones: 1×NPT1.5' + 2×NPT1' (se puede aumentar); Personalizable; Bloque de terminales de girasol |
Configuración | Comunicación por infrarrojos/presión (Bluetooth opcional); Parámetros almacenados en memoria no volátil (con protección por contraseña); Configurable mediante pantalla/programador remoto |
Perilla en sitio | Configuración sin herramientas; Selección de modo Local/Remoto/Parada; Operable eléctricamente en modo local |
instrucción CE | Cumplir con 2004/08/EC (Directiva de Compatibilidad Electromagnética) y 2006/95/EC (Directiva de Baja Tensión); Se aplican normas armonizadas como la EN 61000. |
Actuadores eléctricos serie CKD (380VAC/50HZ): tipo On-Off o tipo modulante (no frecuente)
Modelo | Par nominal (Nm) | Velocidad (rpm) | Potencia del motor (kW) | Corriente nominal (A) | Brida (ISO5210) |
ERC10 | 100 | 24 | 0.25 | 2.5 | F10 |
80 | 36 | 0.3 | 2.6 | ||
60 | 48 | 0.4 | 2.7 | ||
ERC16 | 160 | 24 | 0.4 | 2.6 | F14 |
120 | 36 | 0.45 | 3 | ||
100 | 48 | 0.5 | 3.5 | ||
70 | 72 | 0.65 | 4.2 | ||
50 | 96 | 0.8 | 4.8 | ||
ERC25 | 250 | 24 | 0.63 | 2.8 | F14 |
230 | 36 | 0.83 | 3.3 | ||
200 | 48 | 1 | 3.6 | ||
180 | 72 | 1.36 | 4.1 | ||
160 | 96 | 1.6 | 4.5 |
Nota: Para obtener datos de rendimiento completos (incluidos los modelos de 220 VCA y los tipos de ajuste frecuente modulante), comuníquese con nuestro equipo técnico.
Nuestro actuador de válvula eléctrica inteligente de múltiples vueltas cumple con estrictos estándares de control de calidad y cuenta con la certificación ISO y certificaciones autorizadas internacionales que incluyen seguridad funcional ATEX a prueba de explosiones (Ex d II C T6) y SIL. Toda la máquina viene con una garantía de 18 meses, mientras que los componentes principales (motor, controlador) disfrutan de una cobertura de 24 meses, complementada con servicios de mantenimiento de por vida. Todos los componentes electrónicos clave cumplen con los estándares de grado militar, con una batería de respaldo incorporada que ofrece una vida útil de 8 años para un monitoreo ininterrumpido de la posición de la válvula durante cortes de energía. Cada unidad se somete a pruebas rigurosas, que incluyen una resistencia a la corrosión por niebla salina de 500 horas y más de 80 000 horas de verificación de funcionamiento sin problemas.
• Petróleo, gas y petroquímica : se aplica en la extracción de petróleo crudo, unidades de refinación y sistemas de transporte por oleoductos, soportando altas temperaturas, alta presión y condiciones corrosivas.
• Generación de Energía : Controla válvulas en agua de alimentación de calderas, tuberías de vapor y sistemas de desnitrificación para plantas térmicas, nucleares e hidroeléctricas.
• Tratamiento de Aguas e Ingeniería Municipal : Regula válvulas de compuerta y válvulas de mariposa en plantas de abastecimiento de agua, plantas de tratamiento de aguas residuales y redes urbanas de abastecimiento/drenaje de agua.
• Metalurgia y Manufactura : Adecuado para hornos de fabricación de acero, líneas de producción de laminación y hornos de cemento, resistiendo el polvo y las vibraciones.
• Procesamiento farmacéutico y de alimentos : Cumple con los estándares higiénicos para el control de válvulas estériles en reactores y equipos de procesamiento, lo que respalda la verificación de la limpieza.
¿Cómo seleccionar el modelo de actuador eléctrico multivuelta inteligente adecuado?
Proporcione los parámetros de la válvula (tipo, par requerido), condiciones de trabajo (presión, temperatura) y requisitos de control (tipo de señal, necesidades de retroalimentación). Nuestro equipo técnico le ayudará a combinar modelos según su aplicación específica.
¿Cuál es el período de garantía y soporte postventa?
Ofrecemos una garantía de 18 meses para toda la máquina y una garantía de 24 meses para los componentes principales. Se encuentran disponibles videos de instalación gratuitos, guía remota y soporte en el sitio (para compras al por mayor). Los servicios de mantenimiento permanente garantizan una fiabilidad operativa a largo plazo.
¿Puede el actuador adaptarse a entornos extremos?
Sí. Soporta temperaturas extremas desde -60°C hasta +120°C. La protección IP66/68 y el revestimiento resistente a la corrosión lo hacen adecuado para entornos industriales húmedos, polvorientos y corrosivos, con certificación a prueba de explosiones Ex d II C T6 para áreas peligrosas.
¿Cuál es el plazo de entrega?
Los modelos estándar se entregan en un plazo de 28 a 30 días hábiles, mientras que los modelos personalizados (par especial, rango de temperatura o certificaciones) requieren de 30 a 45 días hábiles.
Este producto combina control inteligente, durabilidad y seguridad, lo que lo convierte en el actuador eléctrico industrial preferido por clientes globales en los sectores de energía, petroquímico, tratamiento de agua y otros. Contáctenos para soluciones personalizadas adaptadas a sus necesidades operativas.
