Serie CKDII

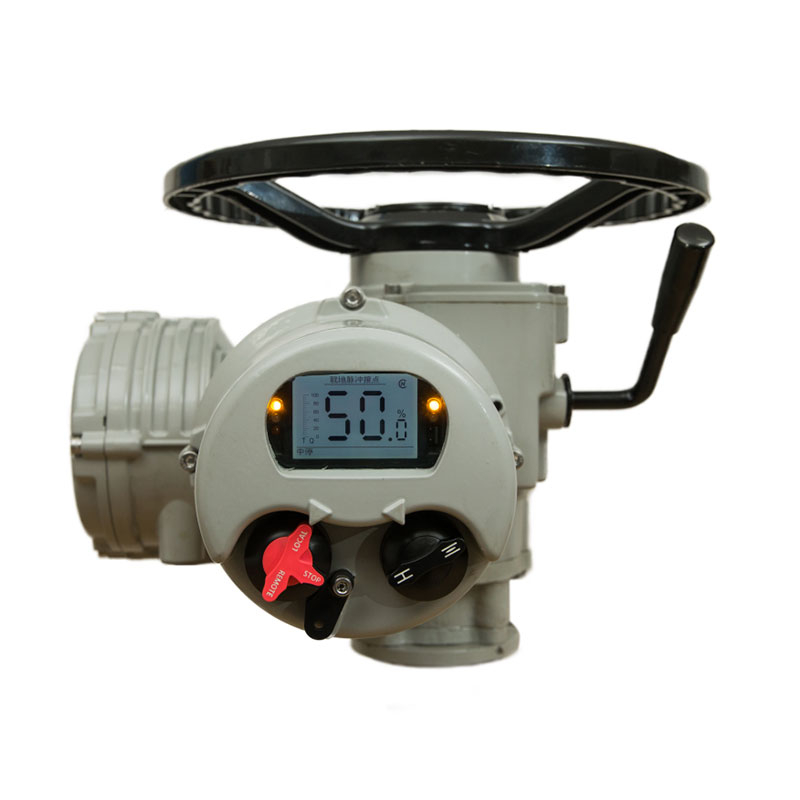

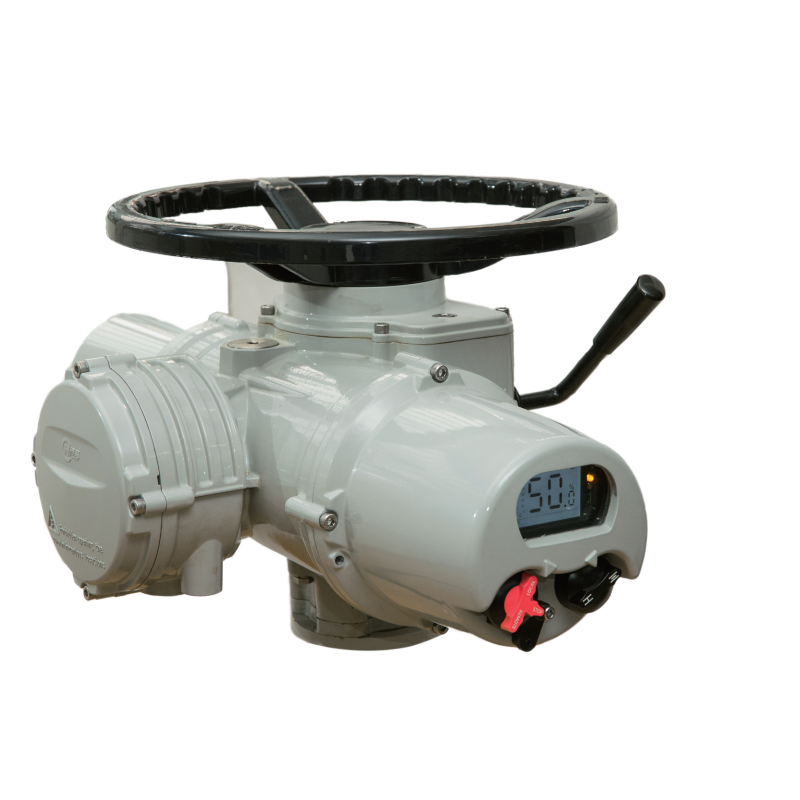

El actuador eléctrico multivuelta inteligente de la serie CKDII es un dispositivo de control de válvulas de automatización industrial de última generación desarrollado independientemente por Yangzhou Hengchun Electronics Co., Ltd., un fabricante líder de actuadores industriales en China. Diseñado con un sistema de transmisión de engranaje helicoidal de alta precisión, , un motor de jaula de ardilla de CA de alta eficiencia y una unidad de control inteligente integrada, este actuador eléctrico ofrece una respuesta de comando sin retardo y un funcionamiento ultraestable para válvulas industriales. Está especialmente diseñado para válvulas de compuerta, válvulas de globo, válvulas de diafragma y válvulas de corredera, y presenta una integración perfecta con los principales sistemas de control industrial a través de módulos de comunicación multibus. Con un índice de protección IP68 y un rendimiento a prueba de explosiones hasta Exd II CT6, la serie CKDII sobresale en condiciones de trabajo extremas, convirtiéndose en un componente central para una operación industrial segura y eficiente en los campos de la energía, la petroquímica, la metalurgia y la ingeniería marina.
Equipado con una ventana de vidrio templado y una innovadora tecnología de visualización de pantalla dual (matriz de puntos + visualización de segmentos), ofrece una rica visualización de parámetros operativos. Un codificador de posición absoluta magnetoeléctrico de múltiples vueltas con una carrera de detección de 10.000 vueltas garantiza una detección de posición de válvula de alta precisión, y un sistema de gestión de batería inteligente mantiene una visualización continua de la posición de la válvula durante un corte de energía.
El actuador proporciona 31 funciones de diagnóstico de fallas (sobrecalentamiento del motor, pérdida de fase, alarma de exceso de torque, etc.) y múltiples funciones de diagnóstico preventivo de fallas, incluido el análisis de tendencias de temperatura y torque, lo que permite el monitoreo en tiempo real de 10 tipos de información de estado para un control inteligente de riesgos.
Es totalmente compatible con los principales protocolos de bus (Autbus, Profibus-DP, Modbus, FF, Hart) y comunicación Bluetooth para interacción inalámbrica de datos y actualización de programas. El diseño de la tarjeta plug-and-play y el soporte de la placa de circuito antivibración simplifican el mantenimiento en el sitio, mientras que la estructura de sellado doble mejora el rendimiento general del sellado y expande la cavidad mecánica para facilitar la instalación de los componentes.
Parámetros | Descripción |
Tipo de fuente de alimentación | CA 220 V (50/60 Hercios) / CA 380 V (50/60 Hercios) opcional |
Rango de par | Par de instalación directa: 40~3000 N·m; con caja de cambios, par máximo de hasta 50.000 N·m; durante el pedido, el fabricante selecciona el modelo específico en función de los requisitos de par y velocidad. |
Tipo de control | Opcional: cableado, señal analógica, bus de campo (MODBUS, FF, HART, PROFIBUS-DP) |
material de revestimiento | aleación de aluminio fundido |
niveles de protección | El estándar es IP68; otros se pueden personalizar. |
temperatura ambiente | ※Estándar: -30℃ ~ +70℃ |
protección contra la corrosión externa | ※Recubrimiento estándar: decapado y fosfatado + pulverización de polvo electrostático de superficie; |
protección de doble sello | La sección de control está aislada de la caja de conexiones para proteger los componentes electrónicos. |
Clasificación a prueba de explosiones: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnología de motores | Motor de jaula de ardilla de CA totalmente cerrado, sin refrigeración por aire; Clase de aislamiento F (Clase H personalizable); |
servicio motor | ※Motor con servicio S4 (adecuado para condiciones de arranque periódicas); |
transmisión por engranajes | Autobloqueo en todas las velocidades |
Volante | No gira durante el funcionamiento eléctrico; equipado con embrague automático; El par cumple con el estándar GB/T 28270. |
brida de salida | ISO 5210/GB 12222; brida especial opcional |
aceite lubricante | Efectividad de por vida; no requiere mantenimiento periódico |
Tipo de suministro | Trifásico/monofásico opcional; el voltaje máximo para alimentación trifásica es de 690V; 50/60Hz |
entrada de cable | Estándar: 1×M48×2 + 2×M33×2; Tipo a prueba de explosiones: 1×NPT1.5' + 2×NPT1' (se puede aumentar); Personalizable; Bloque de terminales de girasol |
Configuración | Comunicación por infrarrojos/presión (Bluetooth opcional); Parámetros almacenados en memoria no volátil (con protección por contraseña); Configurable mediante pantalla/programador remoto |
Perilla en sitio | Configuración sin herramientas; Selección de modo Local/Remoto/Parada; Operable eléctricamente en modo local |
instrucción CE | Cumplir con 2004/08/EC (Directiva de Compatibilidad Electromagnética) y 2006/95/EC (Directiva de Baja Tensión); Se aplican normas armonizadas como la EN 61000. |
Hoja de datos de rendimiento para actuadores eléctricos de la serie CKDII (380 VCA/50 HZ): Adecuado para tipo On-Off o tipo modulante (no frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | ||
Par nominal | velocidad (rpm) | ||||
ERCDII10 | 100 | 24 | 0.25 | 4.2 | |
80 | 36 | 0.3 | 4.8 | ||
60 | 48 | 0.32 | 5 | ||
50 | 72 | 0.38 | 7 | ||
40 | 96 | 0.4 | 8 | ||
ERCDII16 | 200 | 24 | 0.5 | 3.18 | |
150 | 36 | 0.56 | 3.3 | ||
120 | 48 | 0.6 | 3.5 | ||
100 | 72 | 0.75 | 4.8 | ||
80 | 96 | 0.8 | 5.1 | ||
CKDII25 | 250 | 24 | 0.63 | 3.5 | |
230 | 36 | 0.86 | 3.5 | ||
200 | 48 | 1 | 4 | ||
180 | 72 | 1.36 | 5.5 | ||
160 | 96 | 1.61 | 6 | ||
140 | 144 | 2.1 | 6.5 | ||
CKDII60 | 600 | 24 | 1.5 | 6 | |
450 | 48 | 2.51 | 7.8 | ||
300 | 96 | 3 | 8.4 | ||
250 | 144 | 3.76 | 9.2 | ||
CKDII100 | 1200 | 24 | 3 | 12 | |
1000 | 36 | 3.8 | 14 | ||
900 | 48 | 4.5 | 15 | ||
800 | 72 | 6 | 16 | ||
700 | 96 | 7 | 16 | ||
600 | 144 | 9 | 18 | ||
550 | 192 | 11 | 20 | ||
CKDII150 | 1500 | 24 | 3.8 | 15 | |
1300 | 36 | 5 | 16 | ||
1100 | 48 | 5.5 | 18 | ||
1000 | 72 | 7.5 | 20 | ||
900 | 96 | 9 | 20 | ||
700 | 144 | 11 | 25 | ||
600 | 192 | 12 | 30 | ||
CKDII200 | 2000 | 24 | 5 | 20 | |
1600 | 36 | 6 | 23 | ||
1400 | 48 | 7 | 25 | ||
1300 | 72 | 9.8 | 28 | ||
1200 | 96 | 12 | 33 | ||
1000 | 144 | 15 | 38 | ||
800 | 192 | 16 | 40 | ||
CKDII250 | 2500 | 24 | 6.5 | 30 | |
2000 | 36 | 7.5 | 32 | ||
1800 | 48 | 9 | 35 | ||
1600 | 72 | 12 | 40 | ||
1500 | 96 | 15 | 45 | ||
1300 | 144 | 19.5 | 55 | ||
1000 | 192 | 20 | 60 | ||
CKDII300 | 3000 | 24 | 7.5 | 35 | |
2400 | 36 | 9 | 38 | ||
2000 | 48 | 10 | 40 | ||
1800 | 96 | 18 | 55 | ||
1500 | 144 | 24 | 60 | ||
1300 | 192 | 26 | 75 | ||
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (380 VCA/50 HZ): Tipo adecuado para modulación (ajuste frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | ||
Par nominal | Par máximo (Nm) | velocidad (rpm) | |||
ERCDII10 | 50 | 100 | 24 | 0.25 | 2.2 |
40 | 80 | 36 | 0.3 | 2.4 | |
30 | 60 | 48 | 0.32 | 2.7 | |
ERCDII16 | 100 | 200 | 24 | 0.5 | 3.18 |
80 | 150 | 36 | 0.56 | 3.3 | |
60 | 120 | 48 | 0.6 | 3.5 | |
CKDII25 | 150 | 250 | 24 | 0.63 | 2.8 |
120 | 230 | 36 | 0.86 | 3.3 | |
110 | 200 | 48 | 1 | 3.6 | |
105 | 180 | 72 | 1.36 | 4.1 | |
CKDII60 | 300 | 600 | 24 | 1.5 | 6 |
230 | 450 | 48 | 2.51 | 7.8 | |
Hengchun Actuator cumple con estrictos estándares de calidad internacionales para el actuador eléctrico multivuelta inteligente de la serie CKDII , que cumple con 2004/08/EC (Directiva de compatibilidad electromagnética) y 2006/95/EC (Directiva de bajo voltaje), así como con las normas armonizadas EN 61000. Todos los pernos de fijación de la cubierta del extremo utilizan acero inoxidable, y el recubrimiento estándar de fosfatado por decapado + pulverización de polvo electrostático garantiza una excelente resistencia a la corrosión (clasificación anticorrosión WF2 para uso marino). Para la garantía posventa, ofrecemos una garantía de 18 meses para todo el actuador y una garantía de 24 meses para los componentes principales (motor, controlador, codificador, etc.), con servicio de mantenimiento profesional de por vida después del período de garantía. Vídeos de instalación gratuitos y orientación técnica remota están disponibles para todos los clientes.
Opera de manera estable en la central eléctrica Jinneng Changzhi (temperatura ambiente >100°C, temperatura media >400°C) con un diseño de tipo dividido. En el depósito de petróleo de Xinjiang Beitun (-49°C mínimo) con una pantalla OLED que funciona sin precalentamiento a -50°C y sellos de goma de silicona para baja temperatura.
Adoptado en la plataforma de perforación CNOOC Weizhou y la plataforma offshore 196. Cuenta con componentes de acero inoxidable 316L y protección IP66, adaptándose a entornos marinos con mucha humedad y niebla salina.
Aplicado a la válvula reguladora de agua de atemperamiento primaria de la central eléctrica del grupo minero Xuzhou (más de 400 ajustes/hora). Admite una frecuencia máxima de actuación de 1200 veces/hora con algoritmo de control PID y engranajes helicoidales resistentes al desgaste.
Proporcione los parámetros de su válvula (tipo, par nominal), datos de las condiciones de trabajo (presión, temperatura, nivel de corrosión) y requisitos de control (tipo de señal, necesidades de retroalimentación), y nuestro equipo profesional le brindará orientación gratuita y precisa para la selección del modelo.
28-30 días laborables para modelos estándar; 30-45 días hábiles para modelos personalizados (temperatura extrema/corrosión, torque especial).
Se proporcionan vídeos de instalación y guía remota gratuitos para todos los clientes; La guía de instalación en el sitio está disponible para compras al por mayor (gastos de viaje a cargo del comprador).
