Serie ERC

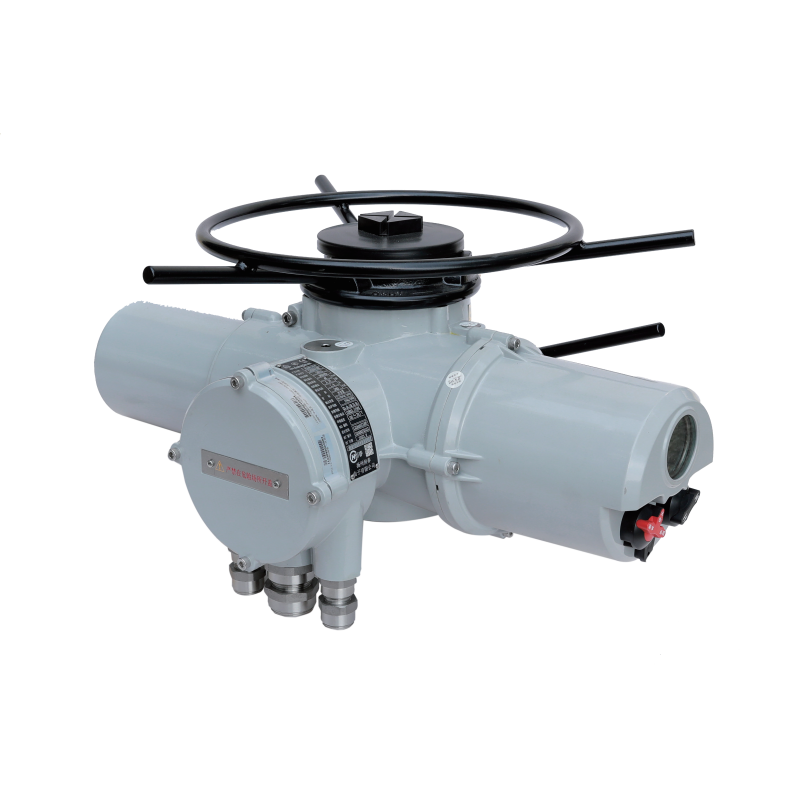

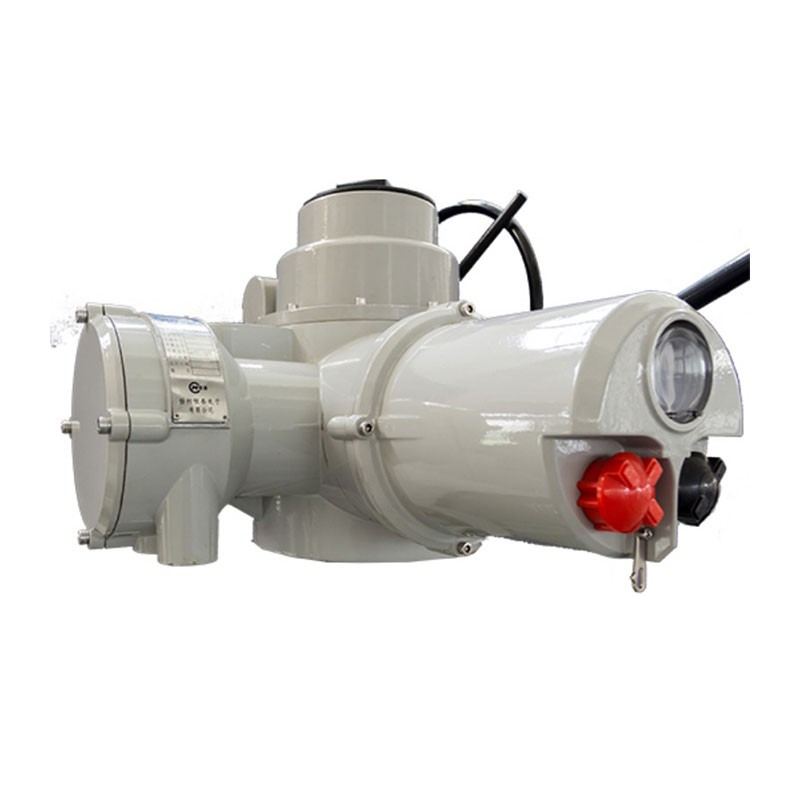

El actuador eléctrico multivuelta inteligente serie CKD es un dispositivo de control de terminal inteligente integrado diseñado exclusivamente para válvulas multivuelta, como válvulas de compuerta y válvulas de globo. Diseñado con tecnologías avanzadas de SoC (System-on-Chip), detección digital y bus de campo, este actuador ofrece un control de válvulas preciso y confiable en entornos industriales. Con un rango de par de 40 a 3000 N·m y una velocidad de salida de 8 a 144 rpm, cumple con las demandas de tuberías de DN10 a DN600, mientras que su índice de protección IP68 garantiza un rendimiento sin concesiones en condiciones difíciles. Compatible con los protocolos Modbus, PROFIBUS y HART, permite una integración perfecta con los sistemas de automatización PLC/DCS, admitiendo control local y remoto para una mayor flexibilidad operativa.
Equipado con un codificador absoluto multivuelta de 18 bits, que logra una resolución de posicionamiento de ±0,88° y un error de posicionamiento repetido de ≤0,5% para un control preciso de la apertura de la válvula.
La lógica de control de circuito cerrado garantiza una respuesta de ≤0,3 segundos a señales analógicas de 4-20 mA o comandos de bus, adaptándose rápidamente a los ajustes dinámicos de las condiciones de trabajo.
El control remoto por infrarrojos y la perilla de control magnético permiten la configuración de parámetros, la consulta de fallas y la calibración sin abrir la cubierta, protegiendo la superficie de sellado.
La gran pantalla LCD/LED con soporte en varios idiomas muestra en tiempo real la posición de la válvula (0-100%), el valor de torsión y la información de fallas, accesible para operadores no profesionales.
El índice de protección IP68 (estructura de doble sello + anillo de sellado de caucho fluorado) garantiza un rendimiento a prueba de agua y polvo, incluso con la cubierta del terminal abierta.
La carcasa de aleación de aluminio fundido a presión de alta resistencia con decapado, fosfatado y pulverización electrostática resiste más de 500 horas de corrosión por niebla salina, adecuada para entornos costeros y químicos.
La corrección automática de la secuencia de fases evita un mal funcionamiento inverso; La protección contra pérdida de fase activa una alarma y un apagado instantáneos.
La protección bidireccional contra exceso de torsión (40 % -120 % ajustable) y la protección contra sobrecalentamiento del motor (corte de 130 ℃) evitan daños al equipo.
Las opciones montadas en base y bridadas con eje de salida estriado logran una adaptabilidad del 98 % con diferentes marcas de válvulas.
Admite modos de control de encendido, apagado y regulación, conectándose perfectamente a sistemas de automatización industrial.
Parámetros | Descripción |
Tipo de fuente de alimentación | CA 220 V (50/60 Hercios) / CA 380 V (50/60 Hercios) opcional |
Rango de par | Par de instalación directa: 40~3000 N·m; con caja de cambios, par máximo de hasta 50.000 N·m; durante el pedido, el fabricante selecciona el modelo específico en función de los requisitos de par y velocidad. |
Tipo de control | Opcional: cableado, señal analógica, bus de campo (MODBUS, FF, HART, PROFIBUS-DP) |
material de revestimiento | aleación de aluminio fundido |
niveles de protección | El estándar es IP68; otros se pueden personalizar. |
temperatura ambiente | ※Estándar: -30℃ ~ +70℃ |
protección contra la corrosión externa | ※Recubrimiento estándar: decapado y fosfatado + pulverización de polvo electrostático de superficie; |
protección de doble sello | La sección de control está aislada de la caja de conexiones para proteger los componentes electrónicos. |
Clasificación a prueba de explosiones: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnología de motores | Motor de jaula de ardilla de CA totalmente cerrado, sin refrigeración por aire; Clase de aislamiento F (Clase H personalizable); |
servicio motor | ※Motor con servicio S4 (adecuado para condiciones de arranque periódicas); |
transmisión por engranajes | Autobloqueo en todas las velocidades |
Volante | No gira durante el funcionamiento eléctrico; equipado con embrague automático; El par cumple con el estándar GB/T 28270. |
brida de salida | ISO 5210/GB 12222; brida especial opcional |
aceite lubricante | Efectividad de por vida; no requiere mantenimiento periódico |
Tipo de suministro | Trifásico/monofásico opcional; el voltaje máximo para alimentación trifásica es de 690V; 50/60Hz |
entrada de cable | Estándar: 1×M48×2 + 2×M33×2; Tipo a prueba de explosiones: 1×NPT1.5' + 2×NPT1' (se puede aumentar); Personalizable; Bloque de terminales de girasol |
Configuración | Comunicación por infrarrojos/presión (Bluetooth opcional); Parámetros almacenados en memoria no volátil (con protección por contraseña); Configurable mediante pantalla/programador remoto |
Perilla en sitio | Configuración sin herramientas; Selección de modo Local/Remoto/Parada; Operable eléctricamente en modo local |
instrucción CE | Cumplir con 2004/08/EC (Directiva de Compatibilidad Electromagnética) y 2006/95/EC (Directiva de Baja Tensión); Se aplican normas armonizadas como la EN 61000. |
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (380 VCA/50 HZ): Adecuado para tipo On-Off o tipo modulante (no frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | velocidad (rpm) | |||||
ERC4 | 40 | 24 | 0.1 | 1.1 | F10 | |
ERC10 | 100 | 24 | 0.25 | 2.5 | ||
80 | 36 | 0.3 | 2.6 | |||
60 | 48 | 0.4 | 2.7 | |||
ERC16 | 160 | 24 | 0.4 | 2.6 | ||
120 | 36 | 0.45 | 3 | |||
100 | 48 | 0.5 | 3.5 | |||
70 | 72 | 0.65 | 4.2 | |||
50 | 96 | 0.8 | 4.8 | |||
ERC25 | 250 | 24 | 0.63 | 2.8 | F14 | |
230 | 36 | 0.83 | 3.3 | |||
200 | 48 | 1 | 3.6 | |||
180 | 72 | 1.36 | 4.1 | |||
160 | 96 | 1.6 | 4.5 | |||
ERC40 | 400 | 24 | 1 | 4.4 | F16 | |
360 | 36 | 1.3 | 5.5 | |||
320 | 48 | 1.5 | 6.8 | |||
280 | 72 | 1.88 | 7.3 | |||
250 | 96 | 2 | 7.6 | |||
ERC60 | 600 | 24 | 1.5 | 5.7 | ||
500 | 36 | 1.88 | 7.0 | |||
450 | 48 | 2.25 | 7.6 | |||
400 | 72 | 2.64 | 8.1 | |||
300 | 96 | 3 | 8.4 | |||
250 | 144 | 3.76 | 9.2 | |||
ERC100 | 1000 | 24 | 2.5 | 11.5 | F25 | |
900 | 36 | 3.4 | 13.5 | |||
850 | 48 | 4 | 14.5 | |||
750 | 72 | 5.3 | 15 | |||
650 | 96 | 6 | 16 | |||
500 | 144 | 7.5 | 17.5 | |||
400 | 192 | 8 | 13.5 | |||
ERC120 | 1200 | 24 | 3 | 12.5 | ||
1100 | 36 | 3.8 | 14 | |||
1000 | 48 | 4.5 | 16 | |||
850 | 72 | 6 | 17 | |||
700 | 96 | 7 | 18 | |||
600 | 144 | 8 | 19 | |||
450 | 192 | 9 | 20 | |||
CKD150 | 1500 | 24 | 3.8 | 15 | ||
1300 | 36 | 4.9 | 21 | |||
1100 | 48 | 5.5 | 22 | |||
900 | 72 | 6.7 | 23 | |||
750 | 96 | 7.5 | 25 | |||
650 | 144 | 9.8 | 28 | |||
550 | 192 | 11.0 | 30 | |||
ERC180 | 1800 | 24 | 4.2 | 18 | ||
1200 | 48 | 6.1 | 23.5 | |||
1000 | 96 | 8.3 | 26 | |||
600 | 192 | 12.0 | 32 | |||
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (380 VCA/50 HZ): Adecuado para el tipo modulante (ajuste frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | Par máximo (rpm) | velocidad (rpm) | ||||
ERC4 | 20 | 40 | 18 | 0.1 | 1.1 | F10 |
20 | 40 | 24 | 0.1 | 1.1 | ||
ERC10 | 50 | 100 | 18 | 0.18 | 2 | |
50 | 100 | 24 | 0.25 | 2.5 | ||
40 | 80 | 48 | 0.4 | 2.7 | ||
ERC16 | 80 | 160 | 18 | 0.13 | 2.2 | |
80 | 160 | 24 | 0.4 | 2.6 | ||
70 | 140 | 36 | 0.45 | 3 | ||
60 | 120 | 48 | 0.5 | 3.5 | ||
ERC25 | 125 | 250 | 18 | 0.47 | 2.5 | F14 |
125 | 250 | 24 | 0.63 | 2.8 | ||
110 | 220 | 36 | 0.83 | 3.3 | ||
100 | 200 | 48 | 1 | 3.6 | ||
80 | 160 | 72 | 1.36 | 4.1 | ||
ERC40 | 200 | 400 | 18 | 0.75 | 4 | F16 |
200 | 400 | 24 | 1.0 | 4.4 | ||
180 | 360 | 36 | 1.3 | 5.5 | ||
150 | 300 | 48 | 1.5 | 6.8 | ||
100 | 200 | 72 | 1.88 | 7.3 | ||
ERC60 | 300 | 600 | 18 | 1.13 | 5.2 | |
300 | 600 | 24 | 1.5 | 5.7 | ||
260 | 520 | 36 | 1.88 | 7 | ||
230 | 450 | 48 | 2.25 | 7.6 | ||
ERC100 | 150 | 300 | 72 | 2.64 | 8.1 | F25 |
500 | 1000 | 24 | 2.5 | 11.5 | ||
450 | 900 | 36 | 3.4 | 13.5 | ||
400 | 800 | 48 | 4 | 14.5 | ||
350 | 700 | 72 | 4.8 | 15 | ||
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (220 VCA/50 HZ): Adecuado para tipo On-Off o tipo modulante (no frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | velocidad (rpm) | |||||
ERC10 | 60 | 18 | 0.12 | 3.3 | F10 | |
60 | 24 | 0.15 | 3.6 | |||
50 | 48 | 0.25 | 4 | |||
ERC25 | 150 | 18 | 0.6 | 6.5 | ||
150 | 24 | 0.75 | 7 | |||
130 | 36 | 1 | 7.2 | |||
120 | 48 | 1.2 | 7.5 | |||
ERC40 | 250 | 18 | 0.85 | 7.5 | F14 | |
250 | 24 | 1 | 7.8 | |||
200 | 36 | 1.1 | 8 | |||
130 | 48 | 1.3 | 8.5 | |||
100 | 72 | 1.5 | 8.8 | |||
80 | 96 | 1.6 | 9 | |||
ERC60 | 300 | 18 | 1.1 | 8 | F16 | |
300 | 24 | 1.25 | 8.3 | |||
250 | 36 | 1.5 | 8.5 | |||
200 | 48 | 1.7 | 8.7 | |||
130 | 72 | 1.65 | 9.1 | |||
100 | 96 | 2.2 | 9.3 | |||
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (220 VCA/50 HZ): Adecuado para el tipo modulante (ajuste frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | Par máximo (Nm) | velocidad (rpm) | ||||
ERC10 | 40 | 60 | 24 | 0.15 | 3.6 | F10 |
ERC25 | 100 | 150 | 24 | 0.37 | 7 | |
80 | 130 | 48 | 0.65 | 7.5 | ||
ERC60 | 150 | 250 | 24 | 0.62 | 10 | F16 |
130 | 220 | 48 | 1.1 | 12 | ||
70 | 130 | 70 | 0.98 | 12 | ||
Nuestro actuador eléctrico inteligente de múltiples vueltas cumple con estrictos estándares de control de calidad y cuenta con la certificación ISO y certificaciones autorizadas internacionales que incluyen seguridad funcional ATEX a prueba de explosiones (Ex d IIB T4 Gb) y SIL. Toda la máquina viene con una garantía de 18 meses, mientras que los componentes principales (motor, controlador) disfrutan de una cobertura de 24 meses, complementada con servicios de mantenimiento de por vida. Todos los componentes electrónicos clave cumplen con los estándares de grado militar, con una batería de respaldo incorporada que ofrece una vida útil de 8 años para un monitoreo ininterrumpido de la posición de la válvula durante cortes de energía. Cada unidad se somete a pruebas rigurosas, que incluyen una resistencia a la corrosión por niebla salina de 500 horas y más de 80 000 horas de verificación de funcionamiento sin problemas.
Aplicado en extracción de petróleo crudo, unidades de refinación y sistemas de transporte por oleoductos, soportando condiciones corrosivas y de alta temperatura.
Controla válvulas en agua de alimentación de calderas, tuberías de vapor y sistemas de desnitrificación para plantas térmicas, nucleares e hidroeléctricas.
Regula válvulas de compuerta y válvulas de mariposa en depuradoras, depuradoras y redes urbanas de abastecimiento/drenaje de agua.
Adecuado para hornos de fabricación de acero, líneas de producción de laminación y hornos de cemento, resistiendo el polvo y las vibraciones.
Cumple con los estándares higiénicos para el control de válvulas estériles en reactores y equipos de procesamiento, apoyando la verificación de limpieza.
Proporcione los parámetros de la válvula (tipo, par requerido), condiciones de trabajo (presión, temperatura) y requisitos de control (tipo de señal, necesidades de retroalimentación). Nuestro equipo técnico le ayudará a combinar modelos según su aplicación específica.
Ofrecemos una garantía de 18 meses para toda la máquina y una garantía de 24 meses para los componentes principales. Se encuentran disponibles videos de instalación gratuitos, guía remota y soporte en el sitio (para compras al por mayor). Los servicios de mantenimiento permanente garantizan una fiabilidad operativa a largo plazo.
Sí. Admite la personalización para condiciones de baja temperatura (-50 ℃) y alta temperatura (+150 ℃). La protección IP68 y el revestimiento resistente a la corrosión lo hacen adecuado para entornos industriales húmedos, polvorientos y corrosivos.
Los modelos estándar se entregan en un plazo de 28 a 30 días hábiles, mientras que los modelos personalizados (par especial, rango de temperatura o certificaciones) requieren de 30 a 45 días hábiles.
Este producto combina control inteligente, durabilidad y seguridad, lo que lo convierte en el actuador eléctrico industrial preferido por clientes globales en los sectores de energía, petroquímico, tratamiento de agua y otros. Contáctenos para soluciones personalizadas adaptadas a sus necesidades operativas.
