Serie CKDJII

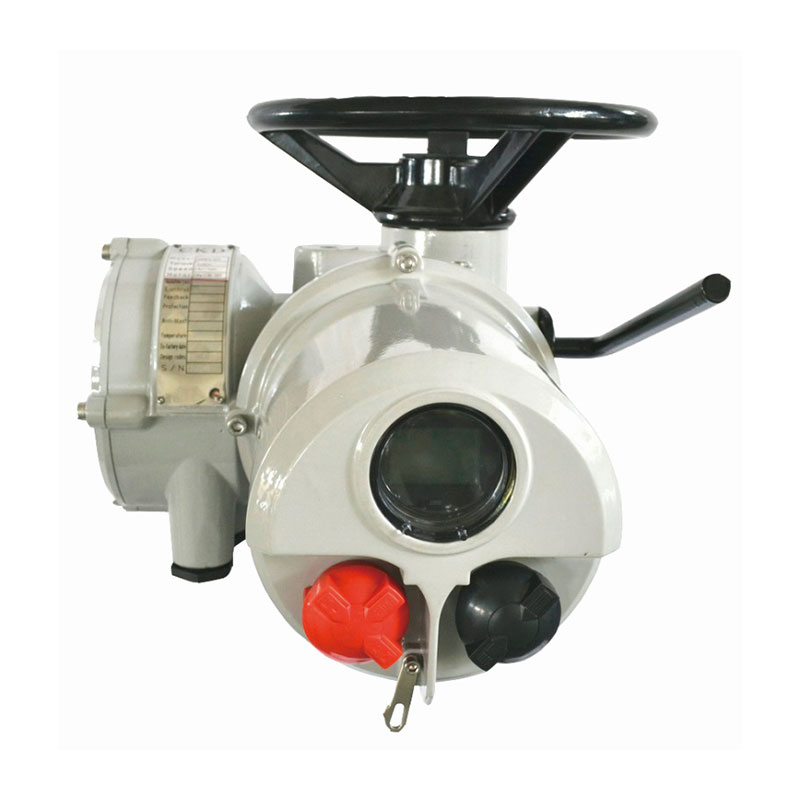

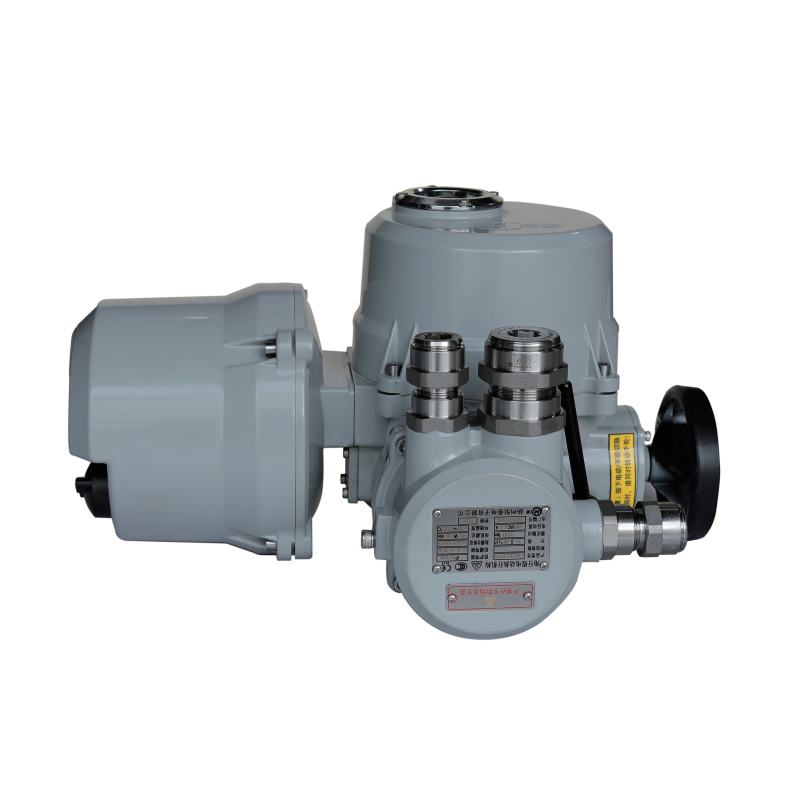

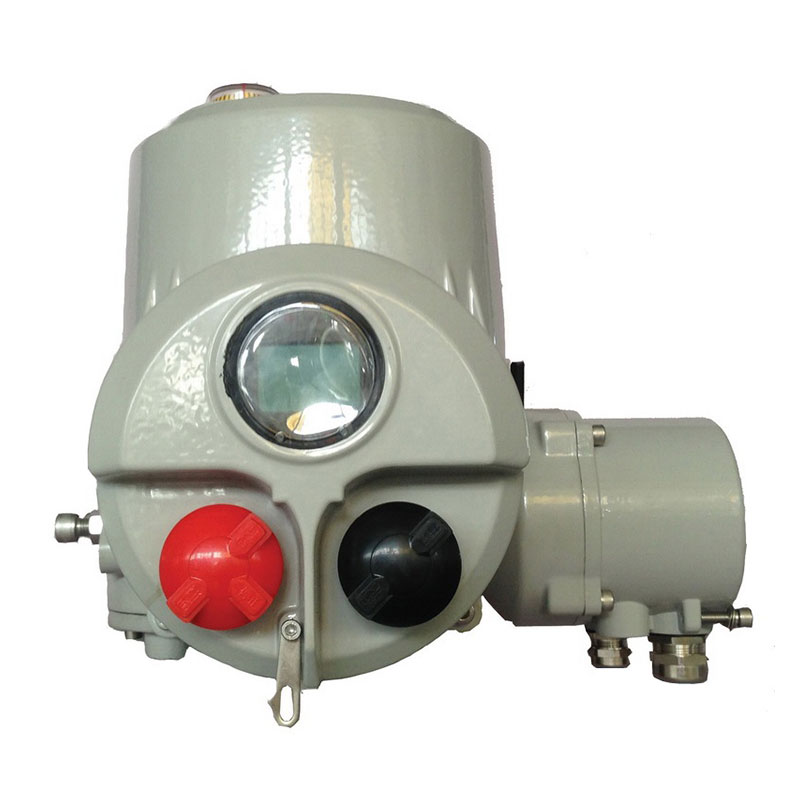

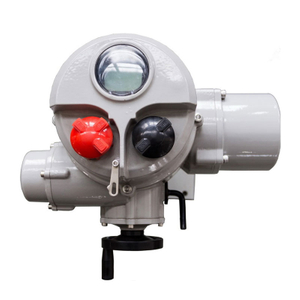

El actuador eléctrico inteligente de carrera angular serie CKDJII es un actuador eléctrico rentable de un cuarto de vuelta desarrollado independientemente por Yangzhou Hengchun Electronics Co., Ltd., un fabricante profesional de actuadores industriales en China. Diseñado para un control preciso de válvulas de mariposa, válvulas de bola y deflectores de compuerta, este actuador eléctrico inteligente se implementa ampliamente en escenarios de automatización industrial de alta demanda, incluidas plantas de energía, petroquímica, metalurgia y tratamiento de agua. Integrado con un microprocesador de grado industrial y tecnología de control remoto por infrarrojos no intrusivo, permite la configuración de parámetros y el diagnóstico de fallas sin abrir la cubierta, mientras que su estructura de transmisión robusta y su carcasa de alta protección lo hacen adecuado para condiciones de trabajo duras e incluso explosivas.
Control preciso : Equipado con chips de grado industrial para una regulación precisa de la posición de la válvula, cumpliendo con los requisitos del control de automatización industrial.
Integración perfecta : Compatible con los principales protocolos de bus de campo (Modbus, Profibus-DP, FF, HART) para una conexión del sistema sin preocupaciones.
Operación segura : el control remoto por infrarrojos no intrusivo admite la operación en entornos explosivos peligrosos sin contacto físico.
Estructura duradera : los engranajes helicoidales de aleación de bronce y los gusanos de acero aleado forman un sistema de transmisión resistente al desgaste, ideal para condiciones de trabajo frecuentes de arranque y parada.
Preparación para emergencias : el mecanismo de conmutación manual-automático con un solo clic garantiza un funcionamiento ininterrumpido y un control de emergencia.
Protección superior : carcasa anticorrosión de aleación de aluminio con índice de protección estándar IP68 (personalizable) y configuración a prueba de explosiones para escenarios hostiles.
Seguridad integral : sobrecorriente integrada, sobrecarga y otros mecanismos de protección múltiple para un funcionamiento confiable del equipo.
Alta adaptabilidad : Múltiples especificaciones de torque y ángulo de salida (0–90° estándar, 90°–300° opcional) para una combinación universal con válvulas industriales.
Bajo mantenimiento : el aceite lubricante de por vida y la estructura sellada logran una vida útil prolongada y costos de mantenimiento reducidos.
Parámetros | Descripción |
Tipo de fuente de alimentación | CA 220 V (50/60 Hercios) / CA 380 V (50/60 Hercios) opcional |
Rango de par | Par de instalación directa: 40~2000N.m |
Tipo de control | Opcional: cableado, señal analógica, bus de campo (MODBUS, FF, HART, PROFIBUS-DP) |
material de revestimiento | aleación de aluminio fundido |
niveles de protección | El estándar es IP68; otros se pueden personalizar. |
temperatura ambiente | ※Estándar: -30℃ ~ +70℃ |
protección contra la corrosión externa | ※Recubrimiento estándar: decapado y fosfatado + pulverización de polvo electrostático de superficie; |
protección de doble sello | La sección de control está aislada de la caja de conexiones para proteger los componentes electrónicos. |
Clasificación a prueba de explosiones: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnología de motores | Motor de jaula de ardilla de CA totalmente cerrado, sin refrigeración por aire; Clase de aislamiento F (Clase H personalizable); |
servicio motor | ※Motor con servicio S4 (adecuado para condiciones de arranque periódicas); |
transmisión por engranajes | Autobloqueo en todas las velocidades |
Volante | No gira durante el funcionamiento eléctrico; equipado con embrague automático; El par cumple con el estándar GB/T 28270. |
brida de salida | ISO 5210/GB 12222; brida especial opcional |
aceite lubricante | Efectividad de por vida; no requiere mantenimiento periódico |
Tipo de suministro | Trifásico/monofásico opcional; el voltaje máximo para alimentación trifásica es de 690V; 50/60Hz |
entrada de cable | Estándar: 1×M48×2 + 2×M33×2; Tipo a prueba de explosiones: 1×NPT1.5' + 2×NPT1' (se puede aumentar); Personalizable; Bloque de terminales de girasol |
Configuración | Comunicación por infrarrojos/presión (Bluetooth opcional); Parámetros almacenados en memoria no volátil (con protección por contraseña); Configurable mediante pantalla/programador remoto |
Perilla en sitio | Configuración sin herramientas; Selección de modo Local/Remoto/Parada; Operable eléctricamente en modo local |
instrucción CE | Cumplir con 2004/08/EC (Directiva de Compatibilidad Electromagnética) y 2006/95/EC (Directiva de Baja Tensión); Se aplican normas armonizadas como la EN 61000. |
Especificación
Hoja de datos de rendimiento para actuadores eléctricos de la serie CKDJII (380 VCA/50 HZ): Adecuado para tipo On-Off o tipo modulante (no frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | Tiempo de viaje (S) | |||||
CKDJII5 | 50 | 25 | 45 | 0.4 | ||
CKDJII10 | 100 | 25 | 45 | 0.4 | ||
CKDJII20 | 200 | 25 | 45 | 0.4 | ||
120 | 15 | 45 | 0.4 | |||
80 | 7.5 | 45 | 0.45 | |||
CKDJII30 | 300 | 30 | 60 | 0.6 | ||
CKDJII40 | 400 | 30 | 60 | 0.65 | ||
CKDJII50 | 500 | 30 | 90 | 0.7 | ||
380 | 15 | 90 | 0.7 | |||
170 | 5 | 120 | 0.8 | |||
CKDJII60 | 600 | 30 | 140 | 1 | ||
CKDJII80 | 700 | 30 | 140 | 1.2 | ||
600 | 15 | 140 | 1.4 | |||
CKDJII100 | 900 | 30 | 180 | 1.4 | ||
700 | 15 | 180 | 1.6 | |||
400 | 5 | 180 | 1.8 | |||
Hoja de datos de rendimiento para actuadores eléctricos de la serie CKDJII (380 VCA/50 HZ): Adecuado para el tipo modulante (ajuste frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | Par máximo | Tiempo de viaje (S) | ||||
CKDJII5 | 30 | 50 | 25 | 45 | 0.4 | |
CKDJII10 | 50 | 100 | 25 | 45 | 0.4 | |
CKDJII20 | 100 | 200 | 25 | 45 | 0.4 | |
60 | 120 | 15 | 45 | 0.4 | ||
50 | 80 | 7.5 | 45 | 0.45 | ||
CKDJII30 | 150 | 300 | 30 | 60 | 0.6 | |
CKDJII40 | 200 | 400 | 30 | 60 | 0.65 | |
CKDJII50 | 250 | 500 | 30 | 90 | 0.7 | |
200 | 380 | 15 | 90 | 0.7 | ||
CKDJII60 | 300 | 600 | 30 | 140 | 1 | |
CKDJII80 | 400 | 700 | 30 | 140 | 1.2 | |
300 | 600 | 15 | 140 | 1.4 | ||
CKDJII100 | 500 | 900 | 30 | 180 | 1.4 | |
350 | 700 | 15 | 180 | 1.6 | ||
Hoja de datos de rendimiento para actuadores eléctricos de la serie CKDJII (220 VCA/50 HZ): Adecuado para tipo On-Off o tipo modulante (no frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | Tiempo de viaje (S) | |||||
CKDJII10 | 80 | 25 | 45 | 0.5 | ||
CKDJII20 | 100 | 25 | 45 | 0.7 | ||
100 | 15 | 45 | 0.9 | |||
CKDJII40 | 200 | 30 | 90 | 1.2 | ||
CKDJII50 | 200 | 30 | 90 | 1.4 | ||
230 | 15 | 90 | 1.4 | |||
CKDJII60 | 400 | 30 | 140 | 1.6 | ||
CKDJII80 | 500 | 30 | 140 | 2 | ||
400 | 15 | 140 | 1.8 | |||
CKDJII100 | 750 | 30 | 180 | 2.4 | ||
550 | 15 | 180 | 2.7 | |||
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (220 VCA/50 HZ): Adecuado para el tipo modulante (ajuste frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida（ISO5210) | ||
Par nominal | Par máximo | Tiempo de viaje (S) | ||||
CKDJII10 | 40 | 80 | 25 | 45 | 0.5 | |
CKDJII20 | 50 | 100 | 25 | 45 | 0.7 | |
50 | 100 | 15 | 45 | 0.9 | ||
CKDJII40 | 100 | 200 | 30 | 90 | 1.2 | |
CKDJII50 | 130 | 200 | 30 | 90 | 1.4 | |
120 | 230 | 15 | 90 | 1.4 | ||
CKDJII60 | 200 | 400 | 30 | 140 | 1.6 | |
CKDJII80 | 250 | 500 | 30 | 140 | 2 | |
200 | 400 | 15 | 140 | 1.8 | ||
CKDJII100 | 400 | 750 | 30 | 180 | 2.4 | |
300 | 550 | 15 | 180 | 2.7 | ||
El actuador eléctrico inteligente de carrera angular de la serie CKDJII cumple con estrictos estándares de fabricación y control de calidad. Sus componentes centrales de transmisión adoptan aleación de bronce y acero aleado para mayor resistencia al desgaste y rendimiento de autobloqueo en todas las velocidades; la sección de control y la caja de conexiones están aisladas con protección de doble sello para proteger los componentes electrónicos. Todos los pernos de fijación de la cubierta final utilizan acero inoxidable para mejorar la resistencia a la corrosión, y el producto cumple totalmente con la UE 2004/08/CE (Directiva de compatibilidad electromagnética) y 2006/95/CE (Directiva de bajo voltaje), así como con las normas armonizadas EN 61000. Para la garantía de calidad posventa, el actuador ofrece una garantía de 18 meses para toda la máquina y una garantía de 24 meses para los componentes principales (motor, controlador, etc.), con servicio de mantenimiento de por vida ofrecido después del período de garantía.
Control de válvulas y compuertas para agua de alimentación de calderas, tuberías de vapor y sistemas de desulfuración y desnitrificación en plantas térmicas e hidroeléctricas.
Cierre y regulación automáticos de válvulas de mariposa/bola en transporte de petróleo crudo, unidades de refinación y oleoductos de almacenamiento de petróleo y gas.
Actuación de compuertas para suministro de aire de altos hornos, circuitos de agua de refrigeración de laminados de acero y tuberías de gas del sistema de eliminación de polvo.
Regulación de válvulas en suministro/drenaje de agua municipal, sistemas de aireación/sedimentación de plantas de tratamiento de aguas residuales y tratamiento de gases de combustión de generación de energía con conversión de residuos.
Control remoto de válvulas para calefacción urbana, redes de suministro de gas y esclusas de centros de conservación de agua.
Proporcione parámetros detallados de la válvula (tipo, torque requerido), parámetros de condiciones de trabajo (presión, temperatura) y requisitos de control (tipo de señal, necesidades de retroalimentación) a nuestro equipo profesional, y le ofreceremos orientación personalizada y gratuita para la selección de modelos.
Proporcionamos vídeos de instalación gratuitos y orientación técnica remota para todos los clientes; La guía de instalación in situ está disponible para compras al por mayor (gastos de viaje a cargo del comprador).
Los modelos estándar de la serie CKDJII se entregan en un plazo de 28 a 30 días laborables; Los modelos personalizados (requisitos especiales de temperatura/a prueba de explosiones/control) tienen un tiempo de entrega de 30 a 45 días hábiles.
