Serie CKDJ

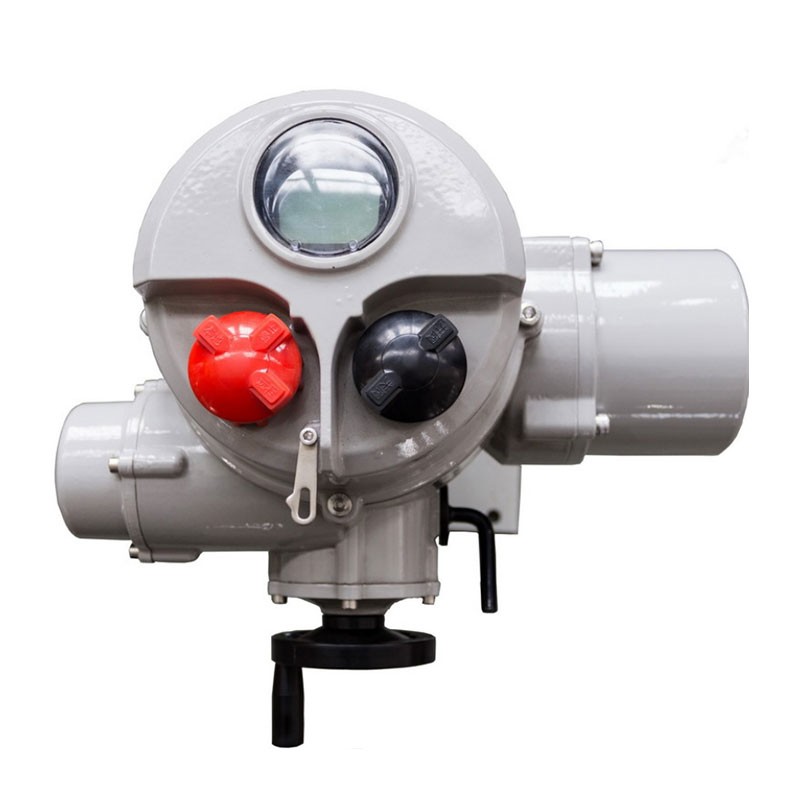

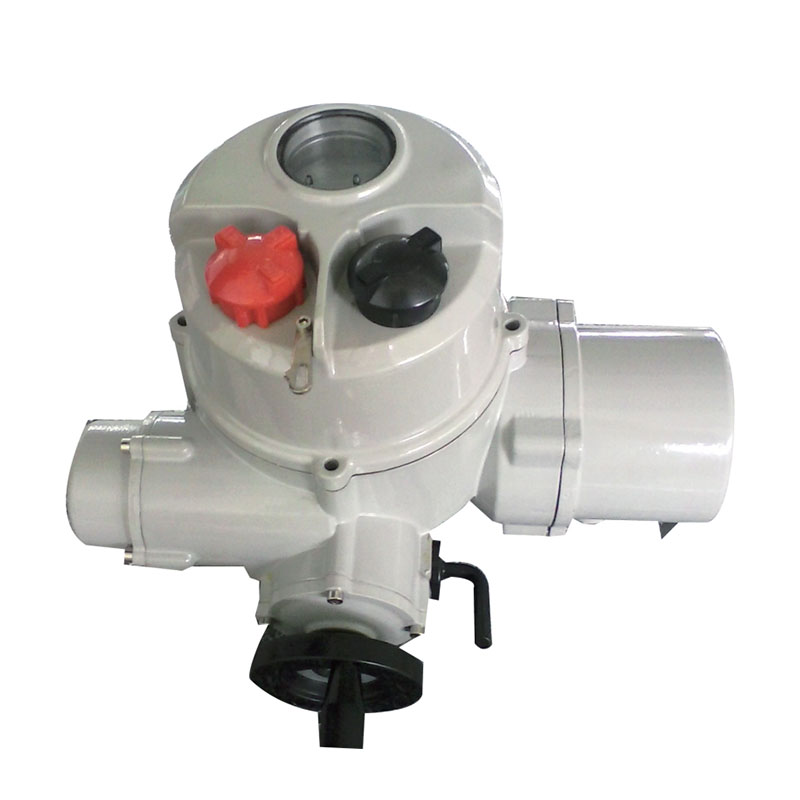

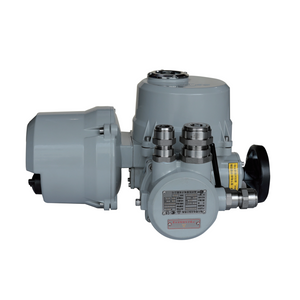

El actuador eléctrico de media vuelta serie CKDJ es un actuador de válvula industrial de alto rendimiento diseñado por Yangzhou Hengchun Electronics, un fabricante líder de equipos de control de fluidos en China. Especializado para válvulas de cuarto de vuelta, incluidas válvulas de mariposa, válvulas de bola y amortiguadores, este actuador eléctrico inteligente presenta un rango de rotación estándar de 0 a 90°, extensible a 90° a 300° según demanda, e integra un control digital avanzado y una transmisión mecánica confiable en una sola unidad. Disponible en versiones de encendido-apagado (ciclo de trabajo S2-15 min) y de regulación (ciclo de trabajo S4-25 %), destaca en entornos industriales complejos y áreas peligrosas con operaciones frecuentes de arranque y parada, y es totalmente compatible con sistemas DCS/PLC para un control remoto preciso de válvulas, convirtiéndose en una solución de automatización central para la regulación de válvulas industriales.

Adopta un diseño no intrusivo con perillas de detección de efecto Hall y control remoto por infrarrojos, lo que permite la configuración de parámetros y el monitoreo del estado sin abrir el gabinete eléctrico. Previene eficazmente la entrada de polvo y humedad y se adapta a áreas explosivas peligrosas.
Equipado con microprocesadores de grado industrial y sensores magnetoeléctricos sin contacto, logra una precisión de posicionamiento de ±0,5%. El engranaje helicoidal de aleación de bronce y el accionamiento helicoidal de aleación de acero endurecido en la superficie logran autobloqueo, bajo nivel de ruido y juego mínimo, con excelente resistencia al desgaste.
Cuenta con un grado de protección IP65 (IP68 opcional) con carcasa de aleación de aluminio fundido fosfatado y rociado con plástico y sujetadores de acero inoxidable, funcionando de manera estable entre -40 ℃ y 85 ℃ (personalizable para temperaturas extremas). Con excelente resistencia a la corrosión.
Integra protección inteligente completa (sobrecarga de par, sobrecalentamiento del motor, protección de secuencia de fases) y motor síncrono de imán permanente opcional con variador de frecuencia. Reducir el consumo de energía en más del 30% frente a los motores asíncronos convencionales.
Parámetros | Descripción |
Tipo de fuente de alimentación | CA 220 V (50/60 Hercios) / CA 380 V (50/60 Hercios) opcional |
Rango de par | Par de instalación directa: 40~2000N.m |
Tipo de control | Opcional: cableado, señal analógica, bus de campo (MODBUS, FF, HART, PROFIBUS-DP) |
material de revestimiento | aleación de aluminio fundido |
niveles de protección | El estándar es IP68; otros se pueden personalizar. |
temperatura ambiente | ※Estándar: -30℃ ~ +70℃ |
protección contra la corrosión externa | ※Recubrimiento estándar: decapado y fosfatado + pulverización de polvo electrostático de superficie; |
protección de doble sello | La sección de control está aislada de la caja de conexiones para proteger los componentes electrónicos. |
Clasificación a prueba de explosiones: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130℃ Db |
Tecnología de motores | Motor de jaula de ardilla de CA totalmente cerrado, sin refrigeración por aire; Clase de aislamiento F (Clase H personalizable); |
servicio motor | ※Motor con servicio S4 (adecuado para condiciones de arranque periódicas); |
transmisión por engranajes | Autobloqueo en todas las velocidades |
Volante | No gira durante el funcionamiento eléctrico; equipado con embrague automático; El par cumple con el estándar GB/T 28270. |
brida de salida | ISO 5210/GB 12222; brida especial opcional |
aceite lubricante | Efectividad de por vida; no requiere mantenimiento periódico |
Tipo de suministro | Trifásico/monofásico opcional; el voltaje máximo para alimentación trifásica es de 690V; 50/60Hz |
entrada de cable | Estándar: 1×M48×2 + 2×M33×2; Tipo a prueba de explosiones: 1×NPT1.5' + 2×NPT1' (se puede aumentar); Personalizable; Bloque de terminales de girasol |
Configuración | Comunicación por infrarrojos/presión (Bluetooth opcional); Parámetros almacenados en memoria no volátil (con protección por contraseña); Configurable mediante pantalla/programador remoto |
Perilla en sitio | Configuración sin herramientas; Selección de modo Local/Remoto/Parada; Operable eléctricamente en modo local |
instrucción CE | Cumplir con 2004/08/EC (Directiva de Compatibilidad Electromagnética) y 2006/95/EC (Directiva de Baja Tensión); Se aplican normas armonizadas como la EN 61000. |
Modelo | Afuera | potencia del motor | Corriente nominal | Brida(ISO5210) | ||
Par nominal | Tiempo de viaje (S) | |||||
CKDJ5 | 50 | 25 | 13 | 0.4 | ||
CKDJ10 | 100 | 25 | 25 | 0.6 | ||
80 | 13 | 25 | 0.8 | |||
CKDJ16 | 160 | 25 | 40 | 0.9 | ||
CKDJ25 | 200 | 25 | 45 | 1.1 | ||
CKDJ30 | 300 | 25 | 50 | 1.1 | ||
240 | 13 | 50 | 1.2 | |||
CKDJ40 | 400 | 25 | 60 | 1.2 | ||
CKDJ60 | 600 | 25 | 120 | 1.4 | ||
500 | 13 | 120 | 1.8 | |||
CKDJ80 | 800 | 25 | 150 | 1.8 | ||
CKDJ100 | 1000 | 25 | 180 | 2.1 | ||
CKDJ150 | 1250 | 25 | 220 | 2.4 | ||
1000 | 13 | 220 | 2.8 | |||
CKDJ200 | 1700 | 25 | 250 | 3.0 | ||
Hoja de datos de rendimiento para actuadores eléctricos de la serie CKDJ (380 VCA/50 HZ): Adecuado para el tipo modulante (ajuste frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | ||
Par nominal | Par máximo | Tiempo de viaje (S) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 0.3 |
CKDJ10 | 50 | 100 | 25 | 25 | 0.6 |
40 | 80 | 13 | 25 | 0.8 | |
CKDJ16 | 80 | 160 | 25 | 40 | 0.9 |
CKDJ25 | 100 | 200 | 25 | 45 | 1.1 |
CKDJ30 | 150 | 300 | 25 | 50 | 1.1 |
120 | 240 | 13 | 50 | 1.2 | |
CKDJ40 | 200 | 400 | 25 | 60 | 1.2 |
CKDJ60 | 300 | 600 | 25 | 120 | 1.4 |
250 | 500 | 13 | 120 | 1.8 | |
CKDJ80 | 400 | 800 | 25 | 150 | 1.8 |
CKDJ100 | 500 | 1000 | 25 | 180 | 2.1 |
CKDJ150 | 650 | 1250 | 25 | 220 | 2.4 |
500 | 1000 | 13 | 220 | 2.8 | |
CKDJ200 | 850 | 1700 | 25 | 250 | 3 |
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (220 VCA/50 HZ): Adecuado para tipo On-Off o tipo modulante (no frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | Brida(ISO5210) | ||
Par nominal | Tiempo de viaje (S) | |||||
CKDJ5 | 50 | 25 | 13 | 1 | ||
CKDJ10 | 100 | 25 | 25 | 1.1 | ||
CKDJ30 | 200 | 25 | 50 | 1.4 | ||
CKDJ60 | 300 | 25 | 90 | 1.7 | ||
CKDJ200 | 500 | 25 | 180 | 2.4 | ||
Hoja de datos de rendimiento para actuadores eléctricos serie CKD (220 VCA/50 HZ): Adecuado para el tipo modulante (ajuste frecuente)
Modelo | Afuera | potencia del motor | Corriente nominal | ||
Par nominal | Par máximo | Tiempo de viaje (S) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 1 |
CKDJ10 | 50 | 100 | 25 | 25 | 1.1 |
CKDJ30 | 100 | 200 | 25 | 50 | 1.4 |
CKDJ60 | 150 | 300 | 25 | 90 | 1.7 |
CKDJ200 | 250 | 500 | 25 | 180 | 2.4 |
Hengchun mantiene un estricto control de calidad para el actuador eléctrico de parte vuelta de la serie CKDJ : todos los componentes principales se someten a pruebas de envejecimiento a alta temperatura, con las piezas eléctricas y mecánicas dispuestas por separado para un sólido rendimiento antiinterferencias. El producto cumple con las directivas de baja tensión y EMC de la UE (2004/08/EC, 2006/95/EC) y las normas nacionales (GB/T 28270). Ofrecemos una garantía de 18 meses para toda la máquina y una garantía de 24 meses para los componentes principales (motor, controlador, etc.), con un servicio de mantenimiento profesional de por vida después del período de garantía, lo que garantiza un funcionamiento estable a largo plazo para los clientes.
El actuador eléctrico de fracción de vuelta serie CKDJ se aplica ampliamente en sectores industriales clave:
Industria petroquímica : para recolección de petróleo crudo, refinación y transmisión de medios químicos, manejo de medios inflamables/corrosivos con diseño a prueba de explosiones y regulación precisa de flujo/presión.
Generación de energía : acciona compuertas/válvulas de mariposa en sistemas de calderas y gases de combustión de plantas de energía térmica/nuclear, adaptándose a ambientes polvorientos y de alta temperatura y reduciendo los costos de mantenimiento a gran altitud.
Tratamiento de agua : Controla las válvulas de mariposa y dosificación en el tratamiento de aguas residuales municipales/industriales, con protección contra sobrecarga de torsión para atascos de válvulas y resistencia a la corrosión para condiciones exteriores adversas.
Metalurgia y protección contra incendios : se utiliza en sistemas de altos hornos de plantas siderúrgicas y control de emergencia ESD de protección contra incendios, admite enclavamiento externo y realiza conmutación automática de procesos en líneas de producción de la industria ligera.
Proporcione los parámetros de su válvula (tipo, torque requerido), datos de las condiciones de trabajo (presión, temperatura) y requisitos de control (tipo de señal, necesidades de retroalimentación), y nuestro equipo profesional le ofrecerá orientación personalizada y gratuita para la selección del modelo.
Ofrecemos videos de instalación gratuitos y orientación técnica remota; El soporte de instalación in situ está disponible para compras al por mayor (gastos de viaje a cargo del comprador).
Los modelos estándar de la serie CKDJ de actuador eléctrico de parte vuelta se entregan en 28-30 días hábiles; Los modelos personalizados (temperatura extrema, brida especial) tardan entre 30 y 45 días laborables.
