¿Alguna vez se preguntó cómo funcionan con tanta precisión las válvulas de los sistemas automatizados? Los actuadores de válvulas eléctricas lo hacen posible. Convierten la energía eléctrica en movimiento controlado de la válvula.
En la automatización moderna, los actuadores de válvulas eléctricas son vitales para la eficiencia y la seguridad. Se utilizan en muchas industrias, desde el tratamiento de agua hasta las centrales eléctricas.
En esta publicación, aprenderá qué son los actuadores de válvulas eléctricas, por qué son importantes y cómo funcionan en diversas aplicaciones.
Los actuadores de válvulas eléctricas convierten la energía eléctrica en movimiento mecánico para controlar las posiciones de las válvulas. Cuando el actuador recibe una señal eléctrica, su motor comienza a funcionar. Este motor crea una fuerza de rotación, o par, que se transfiere a través de un sistema de engranajes. Los engranajes ajustan la velocidad del motor y aumentan el par a un nivel adecuado para mover la válvula. Luego, el eje de salida mueve el vástago o eje de la válvula para abrir, cerrar o modular la posición de la válvula. Este proceso permite un control preciso sobre el flujo de fluidos en tuberías o sistemas.
El motor eléctrico es el corazón del actuador. Proporciona la energía rotacional inicial necesaria para mover la válvula. Los motores eléctricos vienen en diferentes tipos, como CA o CC, según la aplicación. Sin embargo, el motor por sí solo suele girar demasiado rápido y con un par bajo para el funcionamiento de la válvula.
Aquí es donde entra en juego la caja de cambios. La caja de cambios reduce la velocidad del motor mientras multiplica su par. Esta amplificación del par es esencial porque las válvulas a menudo requieren una gran fuerza para superar la presión o la fricción. La caja de cambios también garantiza un movimiento suave y controlado de la válvula, evitando sacudidas repentinas que podrían dañar la válvula o la tubería.
Juntos, el motor y la caja de cambios forman el tren motriz del actuador, convirtiendo la energía eléctrica en movimiento mecánico diseñado con precisión para el control de la válvula.
Los actuadores de válvulas eléctricas funcionan utilizando diferentes tipos de movimiento para adaptarse a los diseños de válvulas:
Movimiento rotatorio (cuarto de vuelta): más común para válvulas de bola, mariposa y macho. El actuador gira el eje de la válvula 90 grados para abrir o cerrar la válvula de forma rápida y eficiente.
Movimiento lineal: Se utiliza para válvulas de compuerta o de globo, donde el vástago de la válvula se mueve en línea recta para regular el flujo. El actuador empuja o tira del vástago hacia arriba y hacia abajo.
Movimiento de retorno por resorte: Incluye un mecanismo de resorte que devuelve automáticamente la válvula a una posición segura (abierta o cerrada) si falla la energía. Cuando se energiza, el motor comprime el resorte; Si se pierde energía, el resorte impulsa la válvula a su posición a prueba de fallas.

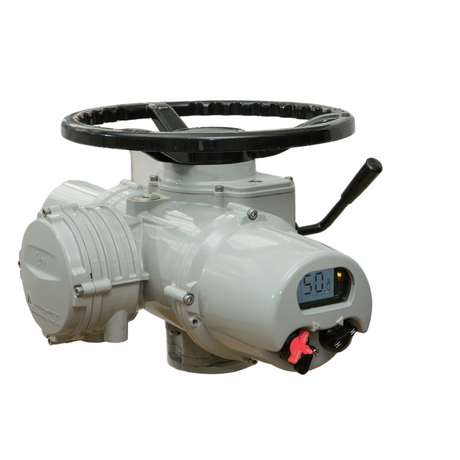

Movimiento de múltiples vueltas: Requerido para válvulas que necesitan múltiples rotaciones para abrirse o cerrarse completamente, como las válvulas de compuerta grandes. El actuador gira el vástago de la válvula varias vueltas, lo que proporciona un par elevado para operaciones de servicio pesado.
Para garantizar un posicionamiento preciso de la válvula, los actuadores eléctricos suelen incluir sensores y sistemas de retroalimentación. Los sensores de posición, como potenciómetros o codificadores, monitorean la ubicación exacta de la válvula y envían estos datos al sistema de control. Esta retroalimentación permite al sistema confirmar que la válvula ha alcanzado la posición deseada o realizar ajustes precisos.
También se pueden integrar sensores de torsión para detectar fuerza excesiva, evitando daños por obstrucciones o atascos de válvulas. Los interruptores de límite detienen el actuador cuando la válvula alcanza las posiciones completamente abierta o cerrada, evitando el exceso de recorrido.
Estos sensores mejoran la confiabilidad, la seguridad y la automatización al permitir el monitoreo y control en tiempo real del funcionamiento de la válvula.
Comprender los componentes clave de un actuador de válvula eléctrica le ayudará a comprender cómo controla de manera confiable el funcionamiento de la válvula. Cada parte juega un papel vital en la conversión de energía eléctrica en movimiento mecánico preciso.
El motor eléctrico es el motor del actuador. Convierte la energía eléctrica en movimiento de rotación. Este motor puede ser CA o CC, según los requisitos del sistema. Impulsa el eje de salida del actuador, produciendo torque para mover la válvula. La velocidad y el par del motor determinan con qué rapidez y fuerza puede abrirse o cerrarse la válvula.
Los motores están diseñados para ofrecer durabilidad y eficiencia. Algunos incluyen protección térmica para evitar el sobrecalentamiento durante un uso prolongado. El rendimiento del motor afecta directamente la capacidad de respuesta y la confiabilidad del actuador.
La salida directa del motor generalmente gira demasiado rápido y carece de torque suficiente para el funcionamiento de la válvula. El sistema de engranajes resuelve esto reduciendo la velocidad y amplificando el par. A través de una serie de engranajes (a menudo engranajes helicoidales o engranajes planetarios), la rotación de alta velocidad del motor se desacelera mientras el par aumenta.
Esta amplificación del par es crucial para mover válvulas contra presión o fricción. El sistema de engranajes también garantiza un movimiento suave y controlado de la válvula, evitando sacudidas repentinas que podrían dañar el equipo.
La unidad de control actúa como el cerebro del actuador. Recibe señales eléctricas de un sistema de control u operador y gestiona el funcionamiento del motor en consecuencia. Muchas unidades de control ofrecen características como:
Retroalimentación de posición para confirmar la posición de la válvula
Operación remota a través de señales digitales o analógicas.
Diagnóstico de fallos y monitorización de estado.
Esto permite una integración perfecta en sistemas automatizados, lo que permite a los operadores controlar las válvulas desde una ubicación central.
Las fallas de energía o las fallas del sistema de control pueden desactivar el funcionamiento automatizado de la válvula. Para mantener la seguridad y el control, los actuadores eléctricos suelen incluir una anulación manual. Este mecanismo generalmente implica un volante o palanca que permite a los operadores mover manualmente la válvula.
La anulación manual garantiza que la válvula se pueda colocar de forma segura durante emergencias o mantenimiento. Proporciona una opción a prueba de fallos cuando el control eléctrico no está disponible.
La seguridad y la precisión son fundamentales en el control de válvulas. Los interruptores de límite detectan cuando la válvula alcanza posiciones completamente abierta o completamente cerrada. Detienen el motor para evitar un recorrido excesivo, protegiendo así la válvula y el actuador contra daños.
Los sensores de par monitorean la fuerza aplicada por el actuador. Si se detecta un par excesivo (lo que indica obstrucción o atasco de la válvula), el actuador puede detener el funcionamiento para evitar fallas mecánicas.
Juntos, estos componentes garantizan que el actuador funcione de forma segura, confiable y con un control preciso.
Los actuadores de válvulas eléctricas vienen en varios tipos, cada uno de ellos diseñado para satisfacer necesidades industriales específicas. Comprender estos tipos le ayudará a elegir el actuador adecuado para su aplicación, garantizando un rendimiento y una fiabilidad óptimos.
Los actuadores eléctricos estándar son el tipo más común. Proporcionan un funcionamiento fiable y estable para una amplia gama de válvulas, incluidas válvulas de bola y de mariposa. Estos actuadores son ideales para aplicaciones como plantas de tratamiento de agua, sistemas HVAC y tuberías industriales en general.
Por lo general, ofrecen un control sencillo de encendido/apagado o capacidades de modulación simples. Su diseño se centra en la durabilidad y la rentabilidad, lo que los convierte en una opción práctica para muchos proyectos de automatización.
Los actuadores eléctricos inteligentes incorporan tecnología de control digital avanzada. Pueden comunicarse con sistemas de control mediante protocolos como Modbus o HART, lo que permite el monitoreo remoto y el posicionamiento preciso de la válvula.
Las características suelen incluir:
Comentarios de posición en tiempo real
Diagnóstico de fallas
Algoritmos de control adaptativo
Modos de ahorro de energía
Estos actuadores se adaptan a industrias que buscan niveles de automatización más altos, como el procesamiento químico, la generación de energía y la fabricación inteligente. Ayudan a reducir el tiempo de inactividad y mejorar la eficiencia del proceso.
En entornos peligrosos (refinerías de petróleo, plantas químicas, minería) la seguridad es fundamental. Los actuadores eléctricos a prueba de explosiones están diseñados para evitar que chispas o fallas eléctricas provoquen explosiones.
Cuentan con una carcasa robusta, sellado especial y componentes certificados que cumplen con estándares como ATEX o IECEx. Estos actuadores garantizan el funcionamiento seguro de la válvula en lugares donde pueda haber gases o polvo inflamables.
La elección de actuadores a prueba de explosiones protege al personal, los equipos y las instalaciones y al mismo tiempo mantiene los beneficios de la automatización.
Los actuadores eléctricos de alta resistencia ofrecen un alto par y durabilidad para aplicaciones exigentes. Manejan válvulas grandes y ciclos frecuentes en entornos hostiles.
Los usos típicos incluyen:
Grandes sistemas de tuberías
Plantas de energía
Operaciones mineras
Control de fluido a alta presión
Estos actuadores están construidos con cajas de engranajes reforzadas, motores potentes y materiales resistentes. Proporcionan una larga vida útil y un funcionamiento fiable de la válvula en condiciones difíciles.
Consejo: Haga coincidir el tipo de actuador con su entorno y sus necesidades de control: actuadores estándar para tareas sencillas, inteligentes para control inteligente, a prueba de explosiones para zonas peligrosas y de servicio pesado para demandas de par elevado.
Requisito de solicitud | Tipo de actuador recomendado |
|---|---|
Automatización general de válvulas. | Actuador eléctrico estándar |
Monitoreo remoto y control inteligente | Actuador eléctrico inteligente |
Áreas peligrosas o potencialmente explosivas | Actuador eléctrico a prueba de explosiones |
Válvulas grandes y requisitos de par elevados | Actuador eléctrico de servicio pesado |
Automatización avanzada de procesos | Actuador eléctrico inteligente |
Condiciones de funcionamiento industriales duras | Actuador eléctrico de servicio pesado |
Seleccionar el actuador de válvula eléctrica adecuado garantiza que su sistema funcione sin problemas y de forma segura. Varios factores clave le ayudarán a tomar la mejor decisión para su aplicación.
El par es la fuerza necesaria para mover una válvula. Es crucial elegir un actuador que pueda proporcionar suficiente torque para operar su válvula en todas las condiciones. Comience por encontrar el par máximo requerido por la válvula, a menudo llamado par de arranque. Suele ser mayor que el par necesario para mantener la válvula en movimiento una vez que arranca.
Para evitar un tamaño insuficiente, multiplique el par máximo de la válvula por un factor de seguridad, comúnmente 1,3. Por ejemplo, si su válvula necesita un par de 100 Nm, el actuador debe suministrar al menos 130 Nm. Esta capacidad adicional explica el desgaste, los cambios de presión o la resistencia inesperada.
Además, considere el voltaje y el tipo de fuente de alimentación del actuador (CA o CC). Asegúrese de que coincida con la potencia disponible de su sistema para evitar problemas de compatibilidad.
Los actuadores deben adaptarse mecánicamente a su válvula. ISO 5211 es una norma internacional que define las dimensiones de las bridas de montaje y los tamaños del eje de transmisión para actuadores de válvulas. Elegir un actuador que cumpla con la norma ISO 5211 simplifica la instalación y permite un fácil intercambio entre marcas.
Verifique el tipo y tamaño del eje de salida del actuador para que coincida con el vástago o eje de su válvula. Algunas válvulas requieren adaptadores específicos o soportes personalizados. Confirmar esta compatibilidad por adelantado ahorra tiempo y evita modificaciones costosas.
Su actuador enfrentará desafíos ambientales que afectarán la durabilidad y el rendimiento.
Rango de temperatura: Verifique que el actuador pueda funcionar de manera confiable en las temperaturas extremas de su sitio, desde frío helado hasta calor alto.
Clasificación de protección de ingreso (IP): esta clasificación muestra qué tan bien el actuador resiste el polvo y el agua. Para ambientes exteriores o húmedos, se recomienda una clasificación IP65 o superior.
Certificaciones: si su aplicación involucra ubicaciones peligrosas, busque certificaciones a prueba de explosiones como ATEX o IECEx. Estos garantizan que el actuador cumpla con los estándares de seguridad para gases o polvos inflamables.
Diferentes aplicaciones requieren diferentes tipos de control:
Control de encendido/apagado (2 puntos): la forma más simple, donde la válvula está completamente abierta o completamente cerrada.
Control de 3 puntos: permite que la válvula se detenga en posiciones intermedias usando señales separadas para abrir, cerrar y detener.
Control modulante: proporciona un posicionamiento preciso de la válvula en cualquier lugar dentro del rango. Esto es ideal para regulación de flujo o procesos que necesitan ajustes finos.
Elija un tipo de control de actuador que coincida con los requisitos de su proceso y las capacidades del sistema de control.
Los materiales de la carcasa del actuador afectan la resistencia a la corrosión, el impacto y la temperatura.
Plástico: Ligero y resistente a la corrosión, apto para entornos de bajo estrés.
Aluminio: Ofrece buena solidez y resistencia al calor, algo común en entornos industriales.
Acero inoxidable: Ideal para entornos hostiles o corrosivos como plantas químicas.
Haga coincidir la elección del material con su entorno y soporte para garantizar un rendimiento duradero.
Consejo: Verifique siempre que el par del actuador exceda los requisitos de la válvula en al menos un 30 %, confirme la compatibilidad con ISO 5211 y seleccione materiales y clasificaciones IP adecuados para su entorno para garantizar un funcionamiento confiable y sin problemas.
Los actuadores de válvulas eléctricas incluyen varias características para garantizar un funcionamiento confiable, seguro y preciso de la válvula en diversos entornos industriales. Estos mecanismos de confiabilidad protegen el actuador y la válvula, mantienen la integridad del sistema y permiten un control fluido en condiciones normales y de emergencia.
Las funciones a prueba de fallas mueven automáticamente la válvula a una posición segura durante una pérdida de energía o una falla del sistema.
Retorno por resorte: un resorte mecánico almacena energía cuando se acciona la válvula. Si falla la energía, el resorte se libera para impulsar la válvula a una posición preestablecida a prueba de fallas, ya sea completamente abierta o cerrada. Esto garantiza la seguridad sin alimentación externa.
Respaldo de batería: Las baterías recargables proporcionan energía temporal al actuador, lo que le permite mover la válvula a una posición segura durante los cortes. Esto es útil cuando un retorno por resorte no es práctico o cuando se necesita un control preciso durante una pérdida de energía.
La anulación manual permite a los operadores controlar la válvula manualmente si el actuador pierde potencia o funciona mal. Generalmente implementado como un volante o palanca, permite el posicionamiento seguro de la válvula durante emergencias o mantenimiento. Esta característica es fundamental para mantener el control y prevenir el tiempo de inactividad del sistema.
Los interruptores de límite detectan cuando la válvula alcanza posiciones completamente abierta o completamente cerrada. Detienen automáticamente el motor del actuador para evitar un recorrido excesivo que podría dañar la válvula o el actuador. Muchos actuadores tienen levas de interruptor de límite ajustables, lo que permite personalizar las posiciones finales para satisfacer necesidades operativas específicas.
Los sensores de par monitorean la fuerza aplicada por el actuador. Si el par excede un umbral establecido (lo que indica obstrucción, atasco o falla mecánica de la válvula), el actuador puede detener su funcionamiento. Esto protege la válvula y el actuador contra daños, reduciendo los costos de reparación y el tiempo de inactividad.
El ciclo de trabajo define cuánto tiempo puede funcionar el motor del actuador antes de necesitar un descanso. Superarlo puede provocar sobrecalentamiento y daños. Los sensores de protección térmica detectan la temperatura del motor y apagan o reducen automáticamente la energía para evitar que se queme. Estas características extienden la vida útil del motor y garantizan un funcionamiento confiable en aplicaciones continuas o de uso intensivo.
Los dispositivos de retroalimentación de posición, como potenciómetros o codificadores, proporcionan datos de posición de la válvula en tiempo real al sistema de control. Esto garantiza un posicionamiento preciso de la válvula y permite un control modulante, donde la válvula se puede abrir a cualquier posición dentro de su rango para una regulación fina del flujo. Las unidades de modulación aceptan señales de entrada (p. ej., 4–20 mA, 0–10 V) y envían señales de retroalimentación para control de circuito cerrado.
Un calentador interno evita la condensación y mantiene la grasa lubricante fluida en ambientes fríos o húmedos. Esto evita la congelación o la corrosión dentro del actuador, lo que garantiza un arranque y funcionamiento confiables en climas hostiles o instalaciones al aire libre.
Las unidades de control local brindan opciones de control manual directamente en el actuador. Los operadores pueden cambiar entre los modos local y remoto y usar interruptores selectores para abrir, cerrar o detener la válvula en el sitio. Esta característica es vital durante el mantenimiento, la puesta en marcha o cuando el control remoto no está disponible.
Los actuadores de válvulas eléctricas ofrecen numerosas ventajas que los convierten en una opción popular en muchas industrias. Su capacidad para mejorar la automatización, la precisión y la eficiencia ayuda a que los sistemas modernos funcionen sin problemas y de manera confiable. A continuación se presentan algunos beneficios clave que resaltan por qué se destacan los actuadores eléctricos.
Una de las mayores ventajas es la operación remota. Los actuadores eléctricos se pueden controlar desde una sala de control central o incluso de forma remota a través de sistemas en red. Esto elimina la necesidad de realizar ajustes manuales de válvulas en el sitio, lo que es especialmente útil para válvulas ubicadas en áreas peligrosas o de difícil acceso. El control centralizado también permite a los operadores monitorear el estado de la válvula y responder rápidamente a cambios de proceso o emergencias, mejorando la seguridad y la eficiencia.
Los actuadores eléctricos proporcionan un posicionamiento de válvulas de alta precisión. Pueden modular las aperturas de las válvulas a porcentajes exactos, lo que permite un control preciso sobre los caudales de fluido. Esta precisión es esencial en procesos donde mantener condiciones de flujo específicas es fundamental, como la dosificación de productos químicos, los sistemas HVAC o las plantas de tratamiento de agua. La integración de sensores de retroalimentación de posición garantiza que la válvula alcance y mantenga la posición deseada de manera constante.
En comparación con los actuadores neumáticos o hidráulicos, los actuadores eléctricos tienen menos piezas móviles y no necesitan compresores ni líneas de fluido. Esta simplicidad da como resultado menores requisitos de mantenimiento y menos puntos potenciales de falla. Sin necesidad de aire o fluido hidráulico, no hay riesgo de fugas o contaminación, lo que reduce el tiempo de inactividad y los costos de reparación con el tiempo. El coste total del ciclo de vida de los actuadores eléctricos suele ser menor, lo que los convierte en una solución rentable.
Los actuadores eléctricos consumen energía sólo cuando están en funcionamiento, a diferencia de los sistemas neumáticos que requieren un suministro continuo de aire comprimido. Esto los hace más eficientes energéticamente, especialmente en sistemas con ciclos frecuentes de válvulas o control modulante. Algunos modelos cuentan con variadores de velocidad que ajustan la potencia del motor según la demanda, lo que reduce aún más el consumo de energía. Esta eficiencia contribuye a reducir los costos operativos y respalda los objetivos de sostenibilidad.
Los actuadores eléctricos funcionan de forma silenciosa y limpia, ya que no dependen de compresores ruidosos ni de bombas hidráulicas. No hay fugas de líquidos ni emisiones al aire, lo que los hace ideales para entornos donde la limpieza y el control del ruido son importantes, como plantas de procesamiento de alimentos, hospitales o laboratorios. Su funcionamiento silencioso también contribuye a un lugar de trabajo más seguro y cómodo.
Los actuadores de válvulas eléctricas ofrecen control preciso, eficiencia energética y bajo mantenimiento para diversas industrias. La elección de fabricantes confiables garantiza productos y soporte confiables. Las tecnologías emergentes mejoran la inteligencia de los actuadores y las características de seguridad. Los compradores e ingenieros deben priorizar las opciones de compatibilidad, seguridad y control para un rendimiento óptimo. Hengchun Actuator proporciona actuadores de válvulas eléctricas avanzados que brindan una confiabilidad excepcional y características innovadoras, agregando un valor significativo a sus sistemas de automatización. Confíe en Hengchun Actuator para obtener soluciones de control de válvulas duraderas y eficientes.
R: Un actuador de válvula eléctrica es un dispositivo que convierte la energía eléctrica en movimiento mecánico para controlar las posiciones de las válvulas, lo que permite una regulación precisa del flujo en las tuberías.
R: Utiliza un motor eléctrico para generar torque, que es amplificado por una caja de engranajes para mover el vástago o eje de la válvula, controlando la apertura o el cierre de la válvula.
R: Los actuadores de válvulas eléctricas ofrecen un posicionamiento preciso, menor mantenimiento, eficiencia energética y un funcionamiento más silencioso en comparación con los sistemas neumáticos o hidráulicos.
R: Los problemas comunes incluyen sobrecalentamiento del motor, fallas en el sensor de torsión o fallas en el interruptor de límite; La solución de problemas implica verificar las conexiones eléctricas, la calibración del sensor y la función de anulación manual.
R: Los precios varían según el tipo y las características, desde modelos estándar asequibles hasta actuadores de válvulas eléctricas inteligentes o a prueba de explosiones de mayor costo para aplicaciones especializadas.
