Serie CKDYJ

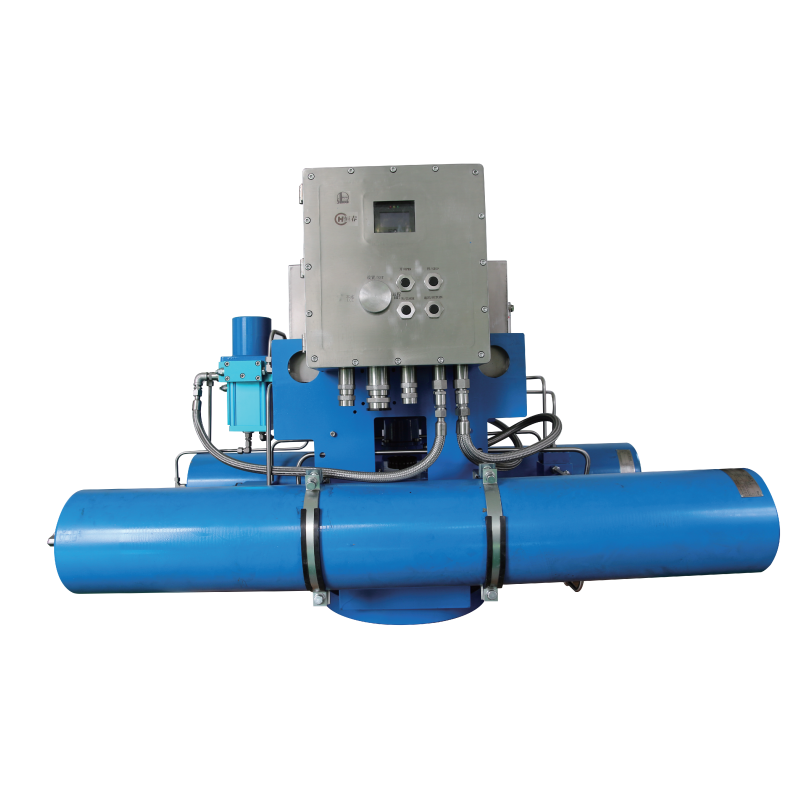

El actuador electrohidráulico inteligente de parte de vuelta de la serie CKDYJ es un dispositivo de control de terminal integrado mecatrónico-hidráulico desarrollado independientemente por Yangzhou Hengchun Electronics Co., Ltd. Como alto rendimiento actuador electrohidráulico de parte de vuelta de , adopta un diseño modular integrado con una bomba hidráulica y un tanque de aceite incorporados, lo que elimina la necesidad de un suministro de aceite externo y reduce la complejidad de la instalación en el sitio. Este actuador de válvula inteligente combina perfectamente con válvulas de mariposa, válvulas de bola, válvulas de compuerta y otros tipos de válvulas, admite modos de control remoto/local/infrarrojo y está equipado con funciones de apagado de emergencia ESD y operación manual de emergencia, lo que garantiza un funcionamiento seguro y confiable en diversas condiciones de trabajo.
Este actuador industrial cuenta con un rendimiento excepcional con múltiples ventajas principales. Presenta un amplio rango de par de salida (800 N·m – 290 000 N·m) para adaptarse a las demandas de control de válvulas de servicio pesado, con una velocidad de respuesta rápida (5 Hz) y una alta precisión de control (< 0,15 % de la carrera completa) para una regulación precisa del flujo y la presión. El diseño de puesta en servicio sin cubierta permite la configuración de parámetros mediante botones del panel o configuradores de infrarrojos no intrusivos, lo que mejora la eficiencia del mantenimiento. Equipado con microprocesadores ARM de 32 bits de grado automotriz, tiene una fuerte capacidad antiinterferencias y alta confiabilidad. Una pantalla OLED de gran tamaño con HMI en chino-inglés muestra claramente información sobre posición, presión y fallas, y la función integral de registro de datos facilita la trazabilidad. Alcanza una clase de protección máxima IP68 y tiene clasificaciones a prueba de explosiones de Ex d IIB T4 / Ex d IIC T4, adecuadas para entornos hostiles y peligrosos. Además, tiene doble protección contra sobrepresión, retención de posición de falla de energía, diseño sin fugas y regulación de velocidad del servomotor para evitar golpes de ariete, con bajos requisitos de mantenimiento. Múltiples modos de comunicación (analógico, digital, PROFIBUS, MODBUS) permiten una integración perfecta con sistemas DCS/PLC.
Parámetros | Descripción |
Rango de par | Montaje directo de carrera angular: 800N.m -290000N.m) |
Tipo de control | On-off, regulación, bus de campo |
Controlar la precisión | <0,2% (Tipo de regulación: <0,15%) |
banda muerta | 0,15%~5% (ajustable); Repetibilidad: <0,15% |
Tiempo de respuesta | <0,2 s |
Clase de protección | IP65, IP68 (Personalizable) |
Rango de temperatura | Tipo estándar: -20~70°C; Opción de baja temperatura: -40~70°C |
Clase a prueba de explosiones | ExdIIBT4, ExdIICT4 (Personalizable) |
Tecnología de motores | Servomotor de CC sin escobillas |
Fuerza | Tipo general: 750W/1500W/3000W |
Clase de aislamiento del motor | CLASE F (155°C) |
Voltaje de la fuente de alimentación | 220 V/380 V CA, 50/60 Hz |
Conexión eléctrica | M332 × 2 piezas, M482 × 1 pieza |
Señal de entrada | 4-20 mA (tipo regulador) o contacto seco (tipo encendido-apagado) o señal de bus de campo |
Señal de salida | 4-20 mA (tipo regulación) o contacto seco (posición abierta, posición cerrada o alarma de falla, etc.) |
Sensor de posición | Codificador absoluto Hall (mide directamente la carrera/ángulo del husillo de salida) |
Sensor de par | Retroalimenta directamente el par/empuje de salida midiendo la presión de salida; Resolución: 0,1% |
Presión nominal del sistema | 12-14MPa |
Indicador de posición | Mecánico/Electrónico |
Aceite Hidráulico | Aceite hidráulico estándar 32#; Aceite hidráulico de baja temperatura (opcional para condiciones de baja temperatura) |
Brida de salida | Cumple con las normas ISO 5210/GB12222 e ISO5211/GB12223 |
Modelo | Diámetro interior | Par de salida de 10 Mpa | 14Mpa Par de salida | Tiempo de carrera (s) | ||
Motor de 750W | Motor de 1500W | Motor de 3000W | ||||
CKDYJ08 | 50 (individual) | 800 | 1120 | 5.5 | 2.7 | 一 |
CKDYJ13 | 63 (soltero) | 1300 | 1890 | 8 | 4 | 一 |
CKDYJ15 | 50(Doble) | 1500 | 2100 | 9.5 | 4.6 | 一 |
CKDYJ24 | 80 (sencillo) | 2400 | 3300 | 14.5 | 7.5 | 一 |
CKDYJ30 | 63(Doble) | 2750 | 3850 | 16 | 8 | 一 |
CKDYJ45 | 100 (individual) | 4500 | 6300 | 27 | 14 | 一 |
CKDYJ50 | 80(Doble) | 4900 | 6800 | 27 | 14 | 一 |
CKDYJ80 | 125 (sencillo) | 8200 | 11400 | 47 | 24 | 一 |
CKDYJ100 | 100(Doble) | 9200 | 12800 | 53 | 27 | 14 |
CKDYJ120 | 140 (individual) | 12000 | 16800 | 64 | 32 | 16 |
CKDYJ170 | 125(Doble) | 16300 | 22800 | 一 | 47 | 24 |
CKDYJ220 | 140(Doble) | 22000 | 30800 | 一 | 67 | 34 |
CKDYJ300 | 160 (doble) | 32000 | 44800 | 一 | 93 | 47 |
CKDYJ450 | 180(Doble) | 45000 | 63000 | 一 | 128 | 64 |
CKDYJ700 | 200(Doble) | 65000 | 91000 | 一 | 184 | 92 |
Hengchun se adhiere a un estricto control de calidad para el actuador electrohidráulico inteligente de parte de vuelta de la serie CKDYJ. Toda la máquina disfruta de una garantía de 18 meses y los componentes principales (motor, controlador, etc.) de una garantía de 24 meses , además de un servicio de mantenimiento de por vida después del período de garantía. El producto se fabrica de acuerdo con los estándares internacionales y la certificación ISO, y todas las piezas clave se prueban rigurosamente para garantizar un rendimiento estable. Proporcionamos vídeos de instalación gratuitos y orientación técnica remota para todos los clientes; La guía de instalación in situ está disponible para compras al por mayor (gastos de viaje a cargo del comprador). Los modelos estándar tienen un plazo de entrega de 28-30 días laborables y los modelos personalizados de 30-45 días laborables.
El actuador electrohidráulico inteligente de parte de vuelta de la serie CKDYJ se utiliza ampliamente en más de 20 escenarios industriales, cubriendo campos centrales como petróleo y gas (cabeza de pozo, tubería de larga distancia, terminal de GNL), petroquímica (reactor, torre de rectificación), energía (energía térmica/nuclear, almacenamiento de energía fotovoltaica/eólica), tratamiento de agua (depuración de agua, planta de tratamiento de aguas residuales), metalurgia (planta de hierro y acero, fundición de metales no ferrosos), ingeniería marina (en alta mar). plataforma petrolera, sistema de energía marina) y procesamiento de alimentos y productos farmacéuticos. Es especialmente adecuado para condiciones de trabajo a prueba de explosiones, , escenarios de operación desatendida y ambientes hostiles con temperaturas extremas, polvo y corrosión, satisfaciendo las demandas de control de válvulas industriales en diferentes condiciones complejas.
Proporcione parámetros detallados de la válvula (tipo, torque requerido), parámetros de condiciones de trabajo (presión, temperatura, ambiente) y requisitos de control (tipo de señal, necesidades de retroalimentación), y nuestro equipo profesional brindará asistencia personalizada para la selección del modelo de forma gratuita.
Además de la garantía estándar, ofrecemos mantenimiento de por vida, que incluye diagnóstico de fallas, suministro de repuestos y reparación in situ. Nuestro equipo de posventa responde rápidamente para resolver los problemas de los clientes de manera oportuna.
