Serie CKDYM

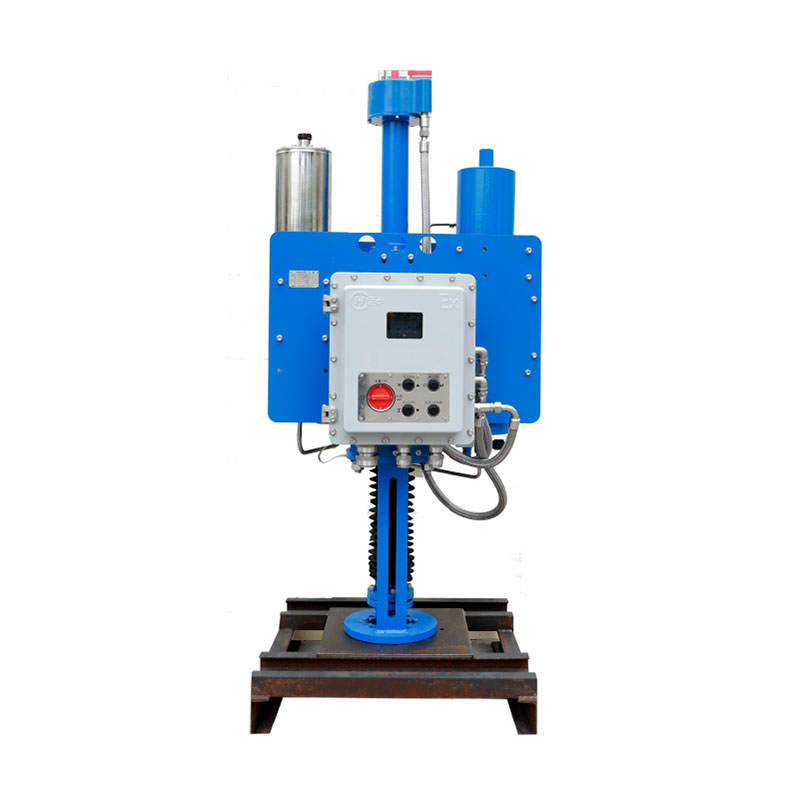

El actuador hidráulico de carrera lineal serie CKDYM es una unidad de control final de alta precisión para sistemas de automatización industrial, diseñada por Hengchun Actuator, un fabricante líder en China de soluciones de actuadores electrohidráulicos . Al integrar avanzado servo electrohidráulico y tecnologías de control inteligente, este actuador ofrece una combinación precisa de par de empuje para válvulas lineales, redefiniendo la confiabilidad y la eficiencia en el control de válvulas industriales. Impulsado por un servomotor y una bomba hidráulica de alta presión, presenta un arranque rápido (0,5 s) y un consumo de energía un 30 % menor que los sistemas hidráulicos tradicionales, con una carcasa de doble sellado IP68 y un diseño a prueba de explosiones opcional. Ampliamente aplicado en los sectores de energía, petroquímico y petróleo y gas, admite control local/remoto/bus y una perfecta integración DCS/PLC, convirtiéndose en un componente central para procesos industriales automatizados.
Este actuador hidráulico de carrera lineal cuenta con un rango de empuje de 9 kN a 500 kN, adaptándose a aplicaciones de servicio liviano a pesado. Alcanza una precisión de posicionamiento básica de ±0,5 %, mientras que el tipo de regulación alcanza <0,15 % de precisión de control de carrera completa y una velocidad de respuesta rápida de 5 Hz, lo que garantiza un ajuste preciso para procesos industriales dinámicos. Equipado con un codificador absoluto Hall y un sensor de torsión de alta resolución, realiza una retroalimentación precisa y en tiempo real de la carrera y el empuje.
Admite la puesta en servicio sin cubierta mediante control remoto por infrarrojos y botones del panel, con un microprocesador ARM de 32 bits para una fuerte antiinterferencia. El actuador tiene funciones de protección integrales (pérdida de fase, temperatura, protección contra bloqueo) y protección dual contra sobrepresión, lo que permite la operación manual de emergencia y el mantenimiento de la posición de falla de energía a través de un acumulador incorporado.
Con un diseño sin fugas y bajos requisitos de mantenimiento, presenta una clase de protección personalizable IP65/IP68 y una clasificación a prueba de explosiones Ex d IIB T4/Ex d IIC T4, adecuada para entornos hostiles y peligrosos. Las bridas y los ejes de transmisión personalizables combinan con la mayoría de las válvulas lineales, y la entrada/salida de múltiples señales garantiza una amplia compatibilidad con los sistemas de control industrial.
Parámetros | Descripción |
Rango de par | Montaje directo de carrera lineal: 9kN~500kN |
Tipo de control | On-off, regulación, bus de campo |
Controlar la precisión | <0,2% (Tipo de regulación: <0,15%) |
banda muerta | 0,15%~5% (ajustable); Repetibilidad: <0,15% |
Tiempo de respuesta | <0,2 s |
Clase de protección | IP65, IP68 (Personalizable) |
Rango de temperatura | Tipo estándar: -20~70°C; Opción de baja temperatura: -40~70°C |
Clase a prueba de explosiones | ExdIIBT4, ExdIICT4 (Personalizable) |
Tecnología de motores | Servomotor de CC sin escobillas |
Fuerza | Tipo general: 750W/1500W/3000W |
Clase de aislamiento del motor | CLASE F (155°C) |
Voltaje de la fuente de alimentación | 220 V/380 V CA, 50/60 Hz |
Conexión eléctrica | M332 × 2 piezas, M482 × 1 pieza |
Señal de entrada | 4-20 mA (tipo regulador) o contacto seco (tipo encendido-apagado) o señal de bus de campo |
Señal de salida | 4-20 mA (tipo regulación) o contacto seco (posición abierta, posición cerrada o alarma de falla, etc.) |
Sensor de posición | Codificador absoluto Hall (mide directamente la carrera/ángulo del husillo de salida) |
Sensor de par | Retroalimenta directamente el par/empuje de salida midiendo la presión de salida; Resolución: 0,1% |
Presión nominal del sistema | 12-14MPa |
Indicador de posición | Mecánico/Electrónico |
Aceite Hidráulico | Aceite hidráulico estándar 32#; Aceite hidráulico de baja temperatura (opcional para condiciones de baja temperatura) |
Brida de salida | Cumple con las normas ISO 5210/GB12222 e ISO5211/GB12223 |
Modelo | Diámetro interior (mm) | Empuje de 10Mpa (kN) | Confianza de 14Mpa (kN) | velocidad (mm/seg) | |||
Motor de 750W | Motor de 1500W | Motor de 3000W | Motor de 1500+3000W | ||||
CKDYM13 | 40 | 9 | 13 | 36 | 67 | 一 | 一 |
CKDYM20 | 50 | 14 | 20 | 23 | 43 | 86 | 一 |
CKDYM30 | 63 | 22 | 31 | 15 | 27 | 55 | 82 |
CKDYM50 | 80 | 36 | 51 | 一 | 17 | 33 | 50 |
CKDYM80 | 100 | 57 | 80 | 一 | 11 | 21 | 32 |
CKDYM120 | 125 | 89 | 125 | 一 | 7 | 14 | 21 |
CKDYM150 | 140 | 113 | 158 | 一 | 5 | 11 | 16 |
CKDYM200 | 160 | 147 | 206 | 一 | 4 | 8 | 13 |
CKDYM300 | 200 | 228 | 320 | 一 | 3 | 5 | 8 |
CKDYM500 | 250 | 370 | 510 | 一 | 2 | 3 | 5 |
El actuador Hengchun cumple con estrictos estándares de fabricación y control de calidad para cada actuador hidráulico de carrera lineal de la serie CKDYM . Ofrecemos una garantía de 18 meses para toda la máquina y una garantía de 24 meses para los componentes principales (motor, controlador, bomba hidráulica). El servicio de mantenimiento de por vida está disponible después del período de garantía. Para todos los clientes, se proporcionan vídeos de instalación gratuitos y orientación técnica remota; Se ofrece soporte de instalación in situ para pedidos al por mayor (gastos de viaje a cargo del comprador). Los modelos estándar tienen un plazo de entrega de 28 a 30 días hábiles, mientras que los modelos personalizados demoran de 30 a 45 días hábiles, lo que garantiza un suministro oportuno y confiable.
Impulsar válvulas de bola de boca de pozo y válvulas de bloqueo de tuberías, cumpliendo con los requisitos de parada de emergencia ESD y a prueba de explosiones para plataformas marinas y oleoductos y gasoductos de larga distancia.
Control de válvulas principales de aislamiento de vapor y válvulas reguladoras de agua de alimentación en plantas de energía térmica/nuclear, con regulación de velocidad servo que evita el golpe de ariete para un funcionamiento estable.
Regula con precisión las válvulas de alimentación de reactores en plantas petroquímicas y las válvulas de salida de tanques de sedimentación en plantas de abastecimiento de agua, con un diseño sin fugas que reduce la pérdida de medio y la contaminación secundaria.
Proporcione los parámetros de su válvula (tipo, empuje requerido), datos de las condiciones de trabajo (temperatura, presión) y requisitos de control (tipo de señal, modo de comunicación). Nuestro equipo profesional ofrecerá orientación gratuita y precisa para la selección de modelos.
Sí. Proporcionamos bridas, ejes de transmisión, clases de protección y clasificaciones a prueba de explosiones personalizables para satisfacer sus necesidades específicas de válvulas industriales y entornos de trabajo.
