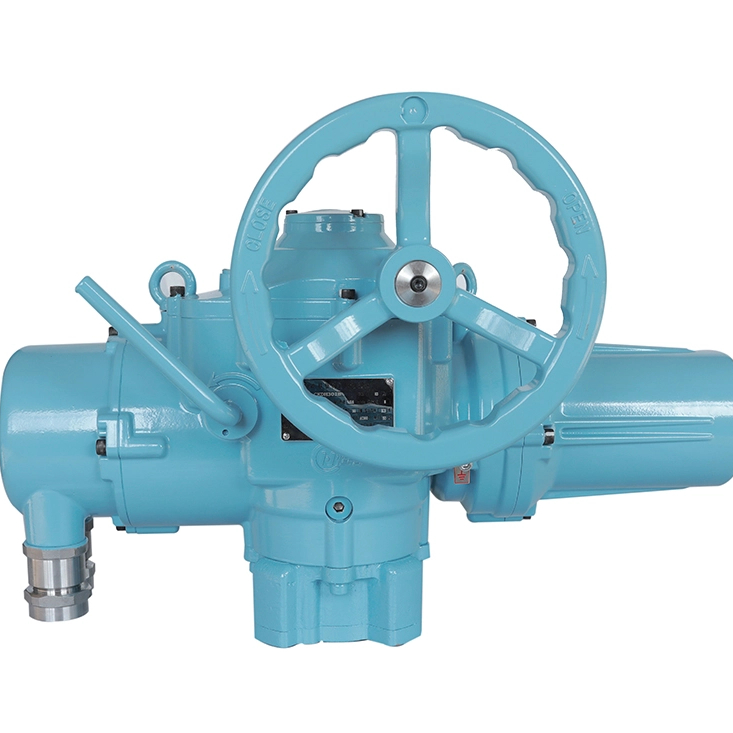

El actuador eléctrico de válvula de grado nuclear multivuelta Clase 1E, Categoría K3 de la serie CKDH es un dispositivo de accionamiento central de investigación y desarrollo independiente realizado por Yangzhou Hengchun Electronics Co., Ltd. para el campo de la energía nuclear. Instalado fuera de la vasija de contención de los reactores nucleares, puede operar de manera estable en condiciones de trabajo normales y con carga sísmica de apagado seguro SL2, con una vida útil de diseño de 40 años, cumpliendo plenamente con los estrictos requisitos de los sistemas de procesos de energía nuclear.
| Cantidad: | |
|---|---|
Serie CKDH
La serie CKDH Clase 1E Categoría K3 es un dispositivo impulsor de núcleo de investigación y desarrollo independiente para aplicaciones de energía nuclear, fabricado por Yangzhou Hengchun Electronics Co., Ltd. Como alto rendimiento y grado nuclear actuador eléctrico de válvula multivuelta de , se instala exclusivamente fuera de los recipientes de contención del reactor nuclear, lo que brinda un funcionamiento estable y confiable tanto en condiciones de trabajo normales como en cargas sísmicas de apagado seguro SL2. Este actuador eléctrico de válvula integra transmisión mecánica avanzada y mecanismos de protección inteligentes, cumpliendo plenamente con los estrictos requisitos de seguridad y rendimiento de los sistemas de proceso de energía nuclear, y está ampliamente adaptado a válvulas lineales como válvulas de compuerta y válvulas de globo en plantas de energía nuclear (NPP).
Diseñada para entornos de energía nuclear extremos y hostiles, la serie CKDH adopta un diseño modular que optimiza la instalación in situ y la eficiencia de la puesta en servicio. Su núcleo de I+D da prioridad a la resiliencia sísmica, la resistencia a la radiación y la estabilidad operativa a largo plazo, tres factores de rendimiento indispensables para los equipos accionadores de grado nuclear relacionados con la seguridad en las centrales nucleares.
Certificado como Categoría sísmica I , el actuador cumple con los requisitos de carga sísmica de apagado seguro SL2 y puede mantener la funcionalidad completa durante los eventos base de diseño (DBE). Es capaz de resistir irradiaciones de rayos γ de hasta 110×10³Gy, cumpliendo plenamente con los estándares internacionales de seguridad nuclear en materia de resistencia a la radiación y garantizando un funcionamiento estable en entornos nucleares de alta radiación.
Con una vida útil de diseño de 40 años, la serie CKDH supera con creces el nivel promedio de la industria y satisface las demandas de operación del ciclo de vida de las plantas de energía nuclear. Sus componentes principales, incluida la carcasa de la caja de cambios ZL111, el tornillo sin fin 20CrMnTi y el engranaje helicoidal QAl10-4-4, están fabricados con materiales de aleación de alta calidad y se someten a un mecanizado de precisión y a una inspección de fábrica 100 % estricta para eliminar fallas de causa común.
Con un índice de protección IP68 , el actuador logra un rendimiento de alto nivel a prueba de agua y polvo, adaptándose a las duras condiciones de trabajo húmedas, polvorientas y corrosivas de las centrales nucleares. Está integrado con un conjunto de resorte de disco y un mecanismo de control de par profesional, lo que logra una protección inteligente contra sobrecargas en tiempo real y mejora en gran medida la seguridad operativa de las válvulas de grado nuclear.
Categoría de parámetro | Parámetros específicos |
Especificaciones básicas | Tipo de producto: actuador eléctrico de válvula de grado nuclear multivuelta Certificación de grado nuclear: Clasificación de seguridad eléctrica Clase 1E, clasificación sísmica Categoría K3, certificación Sísmica Categoría Ⅰ Vida del diseño: 40 años Grado de protección: IP6 |
Potencia y transmisión | Fuente de alimentación: fuente de alimentación CA trifásica de 380 V Estructura de transmisión: Transmisión mecánica de engranaje helicoidal Forma de salida: Salida de par (salida de empuje que se puede lograr mediante un dispositivo de conversión) Válvulas aplicables: válvulas de compuerta para energía nuclear, válvulas de globo y otras válvulas lineales |
Condiciones ambientales y de trabajo Capacidad de resistencia | Resistencia sísmica: Soporta carga sísmica de apagado seguro SL2 Resistencia a la irradiación: Resiste una irradiación de rayos γ de 110×10³Gy Condiciones de funcionamiento: funcionamiento estable en condiciones normales de trabajo y condiciones de parada segura de emergencia. |
Material y protección del núcleo | Protección contra sobrecarga: conjunto de resorte de disco + mecanismo de control de torsión para protección inteligente contra sobrecarga Materiales principales: carcasa de caja de cambios ZL111, tornillo sin fin 20CrMnTi, engranaje helicoidal QAl10-4-4 Tecnología de procesamiento: Procesamiento mecánico de precisión con inspección estricta durante todo el proceso. |
Estructura y característica | Característica de diseño: Diseño de arquitectura modular. Ventajas de operación y mantenimiento: Instalación y puesta en servicio convenientes y eficientes; Fácil desmontaje, montaje y mantenimiento de componentes, lo que reduce los costes de operación y mantenimiento y el tiempo de inactividad. Campo aplicable: campo de energía nuclear (que coincide con el exterior del recipiente de contención del reactor nuclear) |
La serie CKDH cumple estrictamente con los estándares internacionales de seguridad nuclear, incluidos IEEE 382-2019 y RCC-E Capítulo A5000, y cuenta con la certificación ISO autorizada. Ha superado rigurosas pruebas de resiliencia ante accidentes por pérdida de refrigerante (LOCA), cumpliendo plenamente con las directrices reglamentarias de la Comisión Reguladora Nuclear (NRC) y cumpliendo con los requisitos de equipos de grado nuclear Clase 1E.
La producción del actuador cumple con los sistemas internacionales de gestión de calidad como ISO 9001 y OIEA SG-Q. Cada unidad se somete a pruebas de fábrica al 100 %, incluida simulación sísmica, exposición a la radiación, verificación de sobrecarga de par y pruebas de rendimiento de protección IP68, lo que garantiza que todos los productos de fábrica cumplan con los estándares de calidad de grado nuclear.
Acciona válvulas de compuerta y válvulas de globo en los circuitos de refrigeración, agua de alimentación y drenaje de islas nucleares, manteniendo un funcionamiento estable bajo cargas sísmicas SL2 y garantizando el funcionamiento continuo y confiable de los sistemas auxiliares de islas nucleares.
Aplicado al accionamiento de válvulas para tuberías de proceso de vapor, agua de alimentación y agua condensada en islas convencionales, su protección IP68 y resistencia a la radiación se adaptan a las complejas condiciones de trabajo, logrando un control preciso de la entrega del medio y respaldando el funcionamiento de alta eficiencia de las islas convencionales.
Como dispositivo central para sistemas de enfriamiento de emergencia y alivio de presión, responde rápidamente a los comandos de apertura y cierre de válvulas en condiciones de parada segura de emergencia, completando operaciones de parada segura y salvaguardando la seguridad de los equipos de la central nuclear.
Adaptado para el accionamiento de válvulas de agua, vapor y otras tuberías de transporte de medios de grado nuclear, funciona de manera estable durante mucho tiempo en entornos nucleares hostiles, lo que garantiza el transporte fluido de los medios de proceso nuclear.
Este actuador eléctrico de válvula multivuelta de grado nuclear está especialmente adaptado a válvulas lineales en plantas de energía nuclear, incluidas válvulas de compuerta y válvulas de globo, y puede generar empuje a través de un dispositivo de conversión dedicado para satisfacer diferentes requisitos de accionamiento de válvulas.
Está diseñado para soportar cargas sísmicas de apagado seguro SL2 e irradiación de rayos γ de 110×10³Gy, con un mecanismo de control de par integrado para protección contra sobrecargas. En condiciones de emergencia como LOCA, puede responder rápidamente a los comandos de control para completar el accionamiento de la válvula y respaldar el cierre seguro de la central nuclear.
Como fabricante original, Yangzhou Hengchun brinda soporte técnico profesional, puesta en servicio in situ y servicios de mantenimiento a largo plazo para la serie CKDH , coincidiendo con su vida útil de diseño de 40 años para garantizar el funcionamiento del ciclo de vida completo del actuador.
