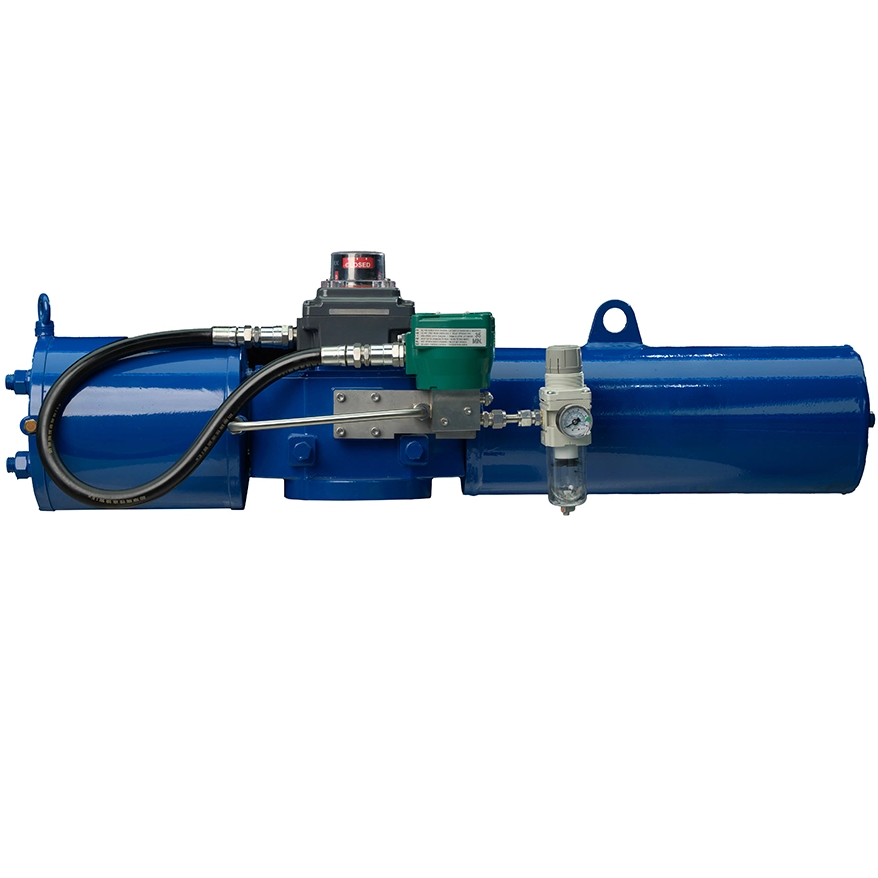

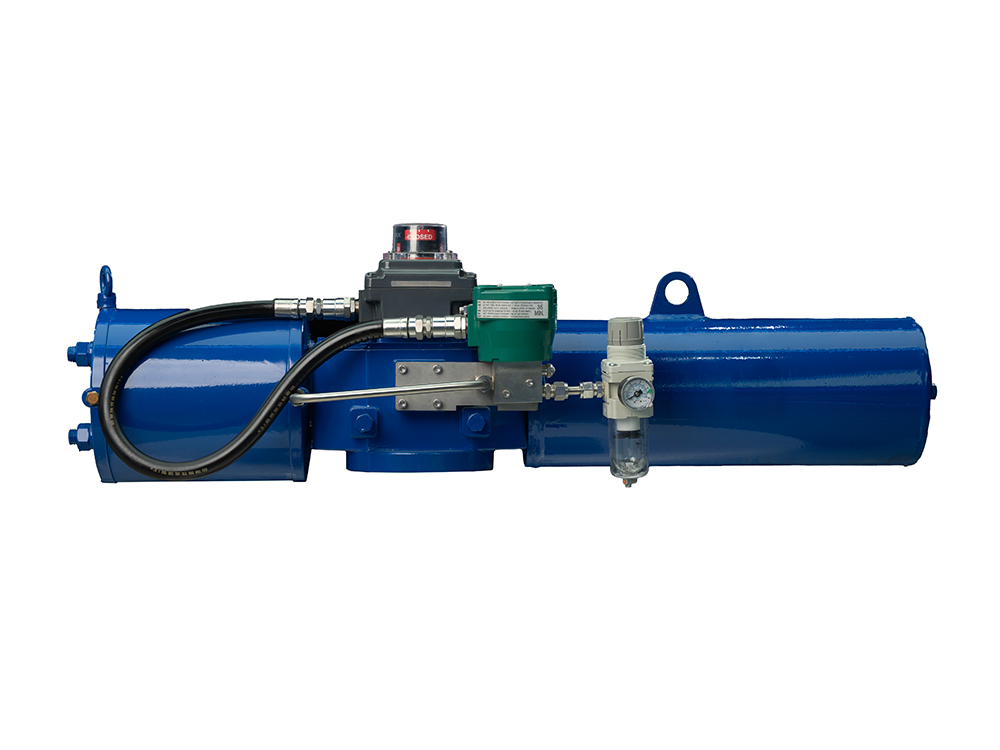

Serie BHF
El actuador neumático de yugo escocés serie BHF es un sistema de accionamiento de carrera angular diseñado con precisión por Hengchun Actuator, un fabricante confiable con sede en China. Construido con un mecanismo de transmisión de horquilla-deslizador de primera calidad, este actuador convierte de manera eficiente el movimiento lineal del pistón en salida rotativa (90°±1°), brindando un rendimiento sin juego crítico para el control de válvulas industriales. Diseñado para brindar confiabilidad, sirve como la fuente de energía ideal para válvulas de bola, válvulas de mariposa y compuertas de aire, con un rango de torque que abarca de 40 N·m a 50 000 N·m (con engranaje reductor), lo que lo convierte en la mejor opción para aplicaciones de alto torque en industrias exigentes.
La Serie BHF destaca por su excepcional capacidad de par, desde 40N·m (estándar) hasta 50.000N·m (máximo con reductor). Esta fortaleza elimina fallas operativas en sistemas de válvulas de gran diámetro, lo que reduce el tiempo de inactividad en oleoductos y gasoductos, plantas de energía e instalaciones químicas. Su diseño de bloqueo rígido garantiza un posicionamiento preciso, imprescindible para el control de procesos críticos.
Al ofrecer configuraciones de retorno por resorte (simple acción) y de doble acción, el actuador cumple con los requisitos de apagado de emergencia (ESD), una característica vital para entornos peligrosos. El modelo de retorno por resorte restablece automáticamente las válvulas durante la pérdida del suministro de aire, lo que garantiza el cumplimiento normativo en aplicaciones de energía térmica y petroquímica. La clasificación opcional a prueba de explosiones Exd II BT4/CT4 amplía aún más su uso en zonas explosivas.
Con un rango de temperatura de funcionamiento personalizable (-40 ℃ ~ +120 ℃) y grado de protección IP65/IP67 , la serie BHF funciona de manera confiable en campos petroleros árticos, talleres de alta temperatura y entornos industriales húmedos. Los materiales de alta calidad (cilindro de hierro dúctil QT450, sellos de FKM) resisten la corrosión y el desgaste y soportan ≥50 000 ciclos de apertura y cierre bajo carga nominal.
Las especificaciones clave incluyen una presión de funcionamiento nominal de 0,4-0,8 MPa (estándar de 0,6 MPa), diseño a prueba de fugas (≤(3+0,15D)cm³/min para el lado de contrapresión) y cumplimiento de los estándares GB/T 12223 (brida) y GB/T 7306.1/2 (rosca del puerto de aire). Los accesorios estándar (indicador de apertura, mecanismo manual) permiten una instalación rápida.
Respaldada por la certificación ISO 9001:2015 , la serie BHF se somete a pruebas rigurosas (1,5 × presión nominal durante 3 minutos, sin fugas). Viene con una garantía de 18 meses y el estricto control de calidad de Hengchun garantiza un rendimiento constante en cada unidad.
Parámetros | Descripción |
Modo de acción | Retorno por resorte (simple efecto) |
Ángulo de rotación de salida | 90°±1° |
Par de salida | 40N·m - 3000N·m (estándar); Máx. hasta 50000N·m (con reductor) |
Presión de funcionamiento nominal | 0,4-0,8 MPa (0,6 MPa de uso común) |
Fuerza que soporta la presión | 1,5 veces la presión de funcionamiento nominal, manteniendo la presión durante 3 minutos sin fugas/deformación |
Tasa de fuga | Lado de contrapresión ≤ (3+0,15D)cm³/min; Extremo del eje ≤ (3+0,15d)cm³/min (D=diámetro del cilindro, d=diámetro del eje, unidad: mm) |
Vida útil de actuación | ≥50.000 ciclos de apertura-cierre (bajo carga nominal) |
Temperatura de funcionamiento | Estándar: -20℃~+80℃; Baja temperatura personalizada: -40 ℃ ~ +80 ℃; Alta temperatura personalizada: -20 ℃ ~ + 120 ℃ |
Grado de protección | IP65/IP67 |
Grado a prueba de explosiones | Exd II BT4/CT4 (opcional) |
Materiales | Bloque de cilindros: hierro dúctil QT450/aluminio fundido; Pistón: aleación de aluminio; Juntas: NBR/FKM |
Estándar de conexión | Conexión de brida que cumple con GB/T 12223; Rosca del puerto de aire que cumple con GB/T 7306.1/2 |
Método de montaje | Tipo de soporte/tipo de brida |
Accesorios estándar | Indicador de apertura, limitador de carrera, mecanismo manual, retroalimentación de señal. |
Accesorios opcionales | Válvula solenoide, posicionador, regulador de filtro de aire, válvula de bloqueo |
Período de garantía | 18 meses para la unidad completa |
Plazo de entrega | 25-30 días laborables para modelos estándar |
Tabla de par de salida para actuadores neumáticos tipo horquilla serie BHF | ||||||||||||||||
modelo | Primavera | Presión de la fuente de aire (unidad: Bar) | brotar | |||||||||||||
4 | 5 | 6 | 7 | |||||||||||||
Par de salida 0º | Par de salida de 45º | Par de salida de 90º | Par de salida 0º | Par de salida de 45º | Par de salida de 90º | Par de salida 0º | Par de salida de 45º | Par de salida de 90º | Par de salida 0º | Par de salida de 45º | Par de salida de 90º | 0º | 45º | 90º | ||
BHF 1-200 | 1 | 716 | 347 | 431 | 1003 | 516 | 712 | 922 | 460 | 604 | 1624 | 881 | 1320 | 434 | 330 | 692 |
2 | 859 | 405 | 515 | 1146 | 574 | 763 | 1480 | 770 | 1090 | 578 | 441 | 922 | ||||
BHF 1-250 | 1 | 1134 | 548 | 705 | 1587 | 814 | 1151 | 2040 | 1080 | 1597 | 2539 | 1374 | 2089 | 677 | 518 | 1080 |
2 | 1361 | 642 | 824 | 1814 | 908 | 1237 | 2313 | 1202 | 1729 | 903 | 690 | 1440 | ||||
BHF 2-200 | 1 | 857 | 431 | 452 | 1222 | 657 | 818 | 1588 | 884 | 1184 | 2176 | 1224 | 1675 | 607 | 476 | 1012 |
2 | 1078 | 544 | 577 | 1444 | 771 | 943 | 752 | 589 | 1253 | |||||||
BHF 2-250 | 1 | 1382 | 673 | 750 | 1965 | 1027 | 1333 | 2548 | 1382 | 1915 | 3487 | 1913 | 2704 | 948 | 744 | 1581 |
2 | 1739 | 850 | 956 | 2322 | 1204 | 1539 | 1174 | 921 | 1957 | |||||||
BHF 2-300 | 1 | 2025 | 969 | 1114 | 2872 | 1479 | 1962 | 3720 | 1989 | 2810 | 5090 | 2755 | 3963 | 1366 | 1071 | 2276 |
2 | 2547 | 1224 | 1420 | 3395 | 1734 | 2268 | 1691 | 1326 | 2818 | |||||||
BHF 2-350 | 1 | 2784 | 1319 | 1545 | 3945 | 2013 | 2706 | 5106 | 2708 | 3866 | 6985 | 3749 | 5450 | 1859 | 1458 | 3098 |
2 | 3502 | 1666 | 1968 | 4663 | 2361 | 3129 | 2302 | 1805 | 3836 | |||||||
BHF 3-350 | 1 | 3404 | 1649 | 1855 | 4836 | 2517 | 3287 | 6268 | 3385 | 4719 | 8579 | 4686 | 6661 | 2324 | 1823 | 3873 |
2 | 4283 | 2083 | 2365 | 5715 | 2951 | 3797 | 2877 | 2256 | 4795 | |||||||
BHF 3-380 | 1 | 4044 | 1944 | 2218 | 5740 | 2967 | 3914 | 7436 | 3990 | 5609 | 10175 | 5524 | 7914 | 2739 | 2148 | 4565 |
2 | 5088 | 2455 | 2827 | 6783 | 3478 | 4522 | 3391 | 2660 | 5652 | |||||||
BHF 3-430 | 1 | 5227 | 2489 | 2889 | 7410 | 3799 | 5072 | 9594 | 5109 | 7256 | 13126 | 7074 | 10231 | 3507 | 2751 | 5846 |
2 | 6575 | 3144 | 3680 | 8759 | 4454 | 5864 | 4342 | 3406 | 7237 | |||||||
BHF 4-430 | 1 | 6414 | 3091 | 3510 | 9107 | 4719 | 6203 | 11800 | 6346 | 8896 | 16148 | 8786 | 12552 | 4357 | 3417 | 7261 |
2 | 8070 | 3905 | 4474 | 10763 | 5532 | 7167 | 5394 | 4230 | 8990 | |||||||
BHF 4-480 | 1 | 8065 | 3852 | 4446 | 11439 | 5880 | 7819 | 14812 | 7907 | 11193 | 20266 | 10948 | 15786 | 5429 | 4258 | 9048 |
2 | 10146 | 4866 | 5665 | 13519 | 6893 | 9039 | 6721 | 5271 | 11202 | |||||||
BHF 4-530 | 1 | 9897 | 4697 | 5485 | 14026 | 7168 | 9614 | 18155 | 9640 | 13743 | 24837 | 13348 | 19374 | 6618 | 5191 | 11031 |
2 | 12450 | 5933 | 6987 | 16579 | 8404 | 11116 | 8194 | 6427 | 13657 | |||||||
BHF 5-530 | 1 | 12162 | 5771 | 6740 | 17235 | 8809 | 11813 | 22309 | 11846 | 16887 | 30520 | 16402 | 23807 | 8133 | 6379 | 13555 |
2 | 15299 | 7290 | 8586 | 20373 | 10327 | 13660 | 10069 | 7897 | 16782 | |||||||
BHF 5-580 | 1 | 14636 | 6911 | 8143 | 20730 | 10549 | 14237 | 26824 | 14187 | 20330 | 36692 | 19643 | 28653 | 9740 | 7639 | 16233 |
2 | 18411 | 8730 | 10372 | 24505 | 12368 | 16465 | 12059 | 9458 | 20098 | |||||||
BHF 5-630 | 1 | 17333 | 8154 | 9672 | 24539 | 12446 | 16878 | 31745 | 16738 | 24084 | 43421 | 23176 | 33936 | 11491 | 9013 | 19152 |
2 | 21803 | 10300 | 12318 | 29009 | 14592 | 19524 | 14227 | 11159 | 23712 | |||||||
BHF 6-630 | 1 | 21460 | 10235 | 11844 | 30431 | 15622 | 20815 | 39402 | 21009 | 29786 | 53910 | 29090 | 42005 | 14424 | 11313 | 24039 |
2 | 26997 | 12929 | 15092 | 35968 | 18316 | 24063 | 17858 | 14006 | 29763 | |||||||
BHF 6-680 | 1 | 25125 | 11924 | 13923 | 35607 | 18200 | 24405 | 46090 | 24476 | 34887 | 63053 | 33890 | 49183 | 16804 | 13180 | 28007 |
2 | 31607 | 15062 | 17737 | 42089 | 21338 | 28219 | 20805 | 16318 | 34675 | |||||||
BHF 6-730 | 1 | 29070 | 13742 | 16159 | 41179 | 20975 | 28268 | 53288 | 28208 | 40377 | 72895 | 39057 | 56910 | 19366 | 15189 | 32277 |
2 | 36568 | 17359 | 20583 | 48677 | 24592 | 32692 | 23977 | 18805 | 39962 | |||||||
BHF 7-680 | 1 | 32901 | 15724 | 18128 | 46666 | 24001 | 31893 | 60431 | 32277 | 45658 | 82685 | 44691 | 64395 | 22159 | 17380 | 36932 |
2 | 41390 | 19862 | 23100 | 55155 | 28139 | 36865 | 27435 | 21518 | 45725 | |||||||
BHF 7-730 | 1 | 38103 | 18122 | 21078 | 54013 | 27660 | 36988 | 69923 | 37198 | 52898 | 95663 | 51504 | 74584 | 25538 | 20029 | 42563 |
2 | 47932 | 22891 | 26854 | 63842 | 32429 | 42764 | 31618 | 24798 | 52697 | |||||||
BHF 7-800 | 1 | 46005 | 21764 | 25558 | 65174 | 33219 | 44727 | 84343 | 44673 | 63896 | 115378 | 61855 | 90063 | 30670 | 24055 | 51117 |
2 | 57871 | 27491 | 32556 | 77040 | 38946 | 51725 | 37972 | 29782 | 63287 | |||||||
BHF 8-800 | 1 | 60999 | 29019 | 33737 | 86472 | 44292 | 59210 | 111946 | 59565 | 84683 | 153155 | 82474 | 119402 | 40893 | 32073 | 68156 |
2 | 76736 | 36655 | 42983 | 102209 | 51928 | 68456 | 50630 | 39710 | 84383 | |||||||
BHF 8-900 | 1 | 77724 | 36727 | 43220 | 110094 | 56057 | 75590 | 142463 | 75386 | 107960 | 194880 | 104381 | 152161 | 51756 | 40593 | 86259 |
2 | 97771 | 46392 | 55052 | 130141 | 65721 | 87422 | 64078 | 50258 | 106797 | |||||||
BHF 8-1000 | 1 | 96416 | 45342 | 53819 | 136494 | 69206 | 93896 | 176572 | 93070 | 133974 | 241514 | 128866 | 188775 | 63896 | 50114 | 106493 |
2 | 121280 | 57274 | 68541 | 161358 | 81138 | 108619 | 79109 | 62046 | 131849 | |||||||
El actuador neumático de yugo escocés serie BHF destaca por:
Petróleo y gas: válvulas ESD, válvulas de bola para tuberías
Generación de energía: Compuertas de calderas, válvulas de control de vapor.
Tratamiento de Agua: Válvulas de mariposa de gran diámetro
Químico: Actuación de válvulas antideflagrantes en reactores

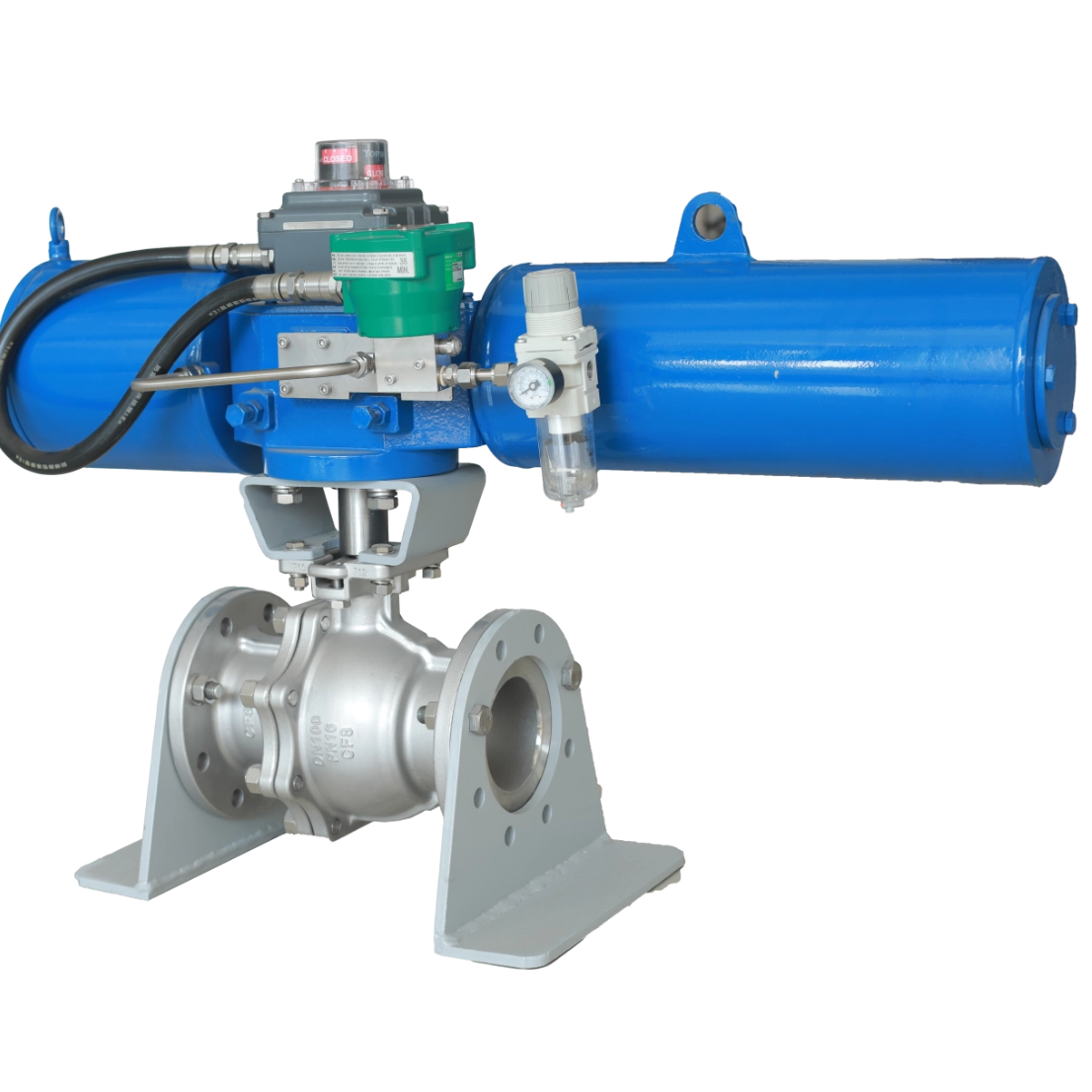

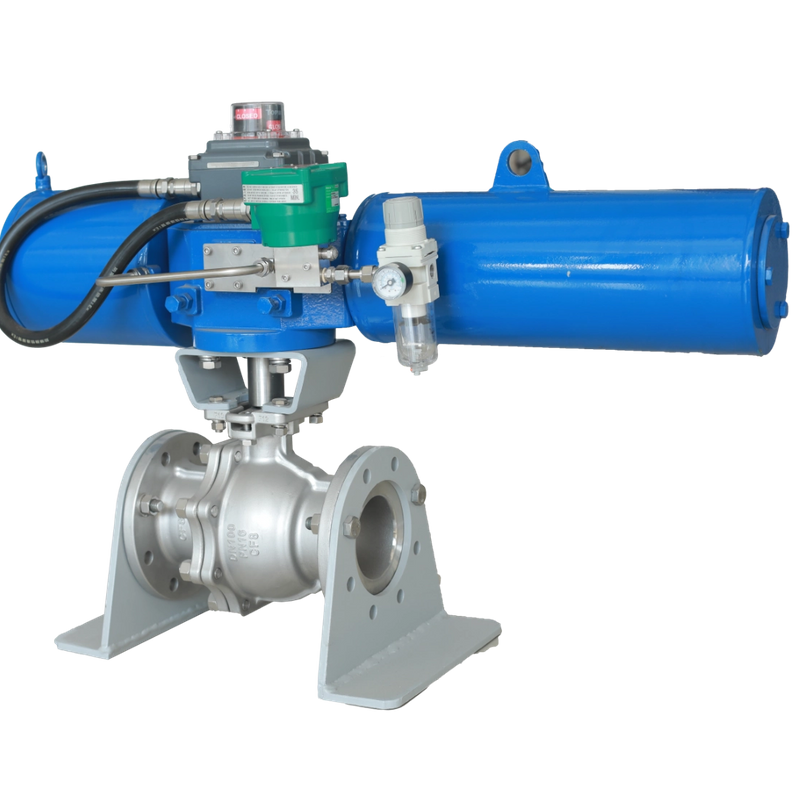

Se combina perfectamente con válvulas de bola (DN50-DN1200) y válvulas de mariposa (DN100-DN2000), adaptándose a diversos sistemas de control industrial.
25-30 días laborables; La producción acelerada está disponible para pedidos urgentes.
Sí: elija torque, rango de temperatura, grado a prueba de explosiones y accesorios opcionales (válvula solenoide, posicionador).
≥50.000 ciclos bajo carga nominal, lo que garantiza ahorros de costos a largo plazo.
