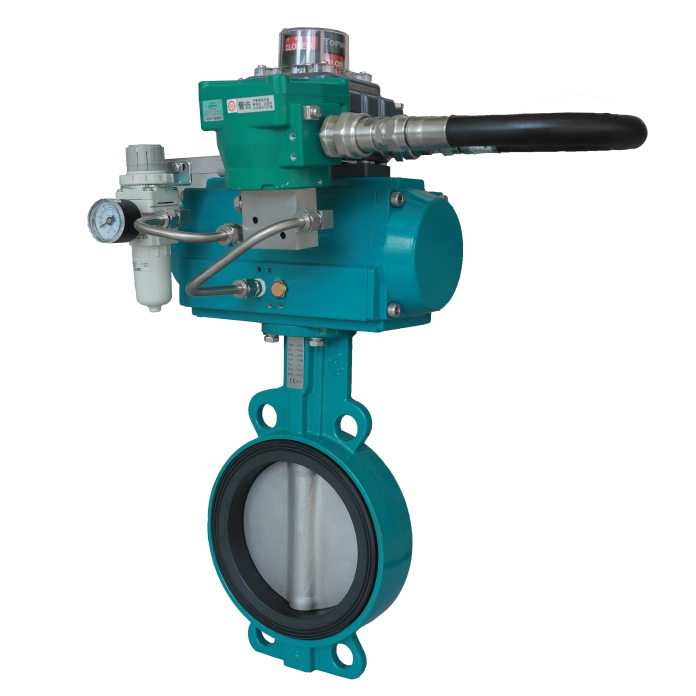

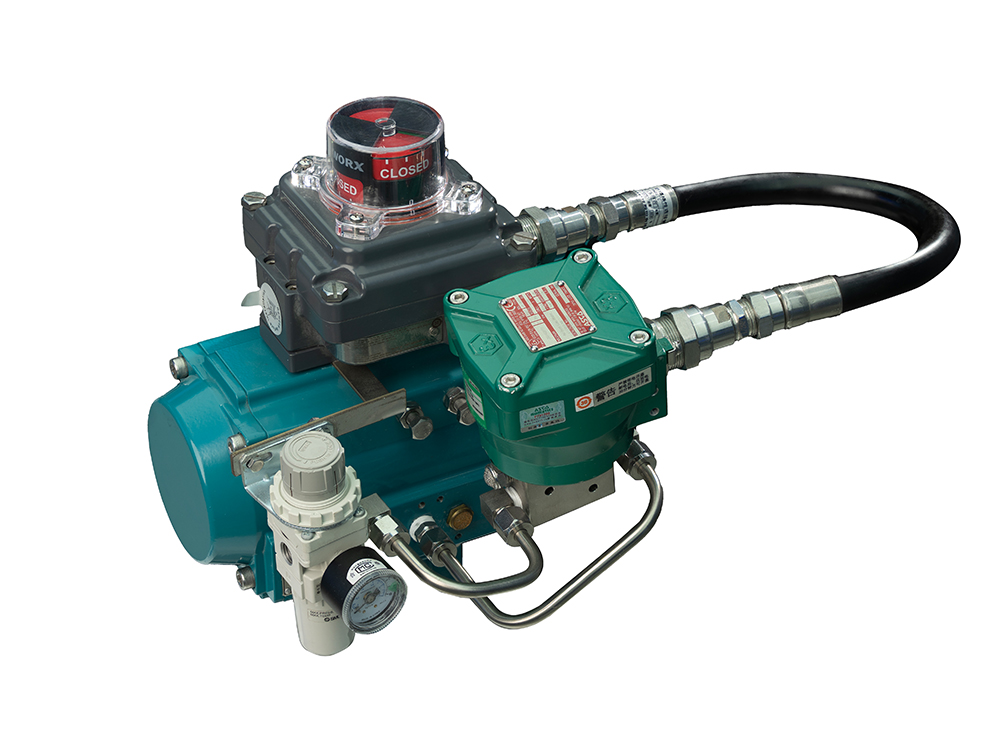

Actuador neumático de piñón y cremallera

Introducción al actuador neumático de piñón y cremallera serie BHA

El actuador neumático de piñón y cremallera serie BHA es un dispositivo de accionamiento industrial de alto rendimiento diseñado por Yangzhou Hengchun Electronics Co., Ltd., un fabricante líder de actuadores de válvulas en China. Este actuador aprovecha el aire comprimido para impulsar pistones dobles para un movimiento lineal, con la cremallera de precisión integrada en los pistones engranando con el engranaje del eje de salida para convertir de manera eficiente el movimiento lineal en un movimiento giratorio (carrera angular) preciso. Clasificado en tipos de doble efecto y de simple efecto, es un elemento básico para accionamientos de carrera angular estandarizados, de alto par y de alta confiabilidad, ideal para el control de apertura y cierre de 90°/180° de válvulas, compuertas de aire y compuertas industriales, incluso en condiciones de trabajo duras. La variante de simple efecto está especialmente diseñada para condiciones de trabajo de apagado de emergencia, brindando un desempeño de seguridad crítico.

Ventajas clave del actuador neumático de piñón y cremallera serie BHA

Salida de alto par y precisión de movimiento

A una presión de aire estándar de 0,6 MPa (6 bar), el actuador proporciona un par/empuje de salida no inferior al valor marcado sin deformación permanente. Con un par que oscila entre 12,2 Nm y 13024 N.m para modelos de doble efecto con diferentes especificaciones, que satisfacen diversas demandas de carga industrial.

Amplia adaptabilidad operativa

Funciona de manera estable a una temperatura ambiente de -40 ℃ a 70 ℃ y un rango de presión de aire de 0,4 MPa-0,7 MPa. Adaptación a entornos industriales extremos con estrictos requisitos de suministro de aire (aire limpio, seco y libre de gases/líquidos corrosivos).

Durabilidad y larga vida útil

Construido con materiales de alta calidad, el actuador alcanza una vida útil de ≥50.000 ciclos de apertura y cierre bajo carga nominal. Sin atascos ni desplazamientos durante la entrada de aire a baja presión, lo que garantiza un funcionamiento continuo a largo plazo.

Especificaciones técnicas

Seguro de calidad

Hengchun se adhiere a un estricto control de calidad para el actuador neumático de piñón y cremallera serie BHA , y todas las unidades se someten a un conjunto completo de pruebas rigurosas antes de la entrega: prueba sin carga (entrada de aire a baja presión sin atascos), prueba de carga (el par/empuje cumple con el valor marcado en 0,6 MPa), prueba de resistencia (mantenimiento de presión de 3 minutos a 1,5 × presión operativa máxima, sin fugas/deformación) y prueba de sellado (mantenimiento de presión de 3 minutos a 1,1 × presión operativa máxima). presión, sin fugas anormales). El actuador cumple con los estándares nacionales chinos y la certificación ISO del fabricante, lo que garantiza una calidad constante y un rendimiento confiable para aplicaciones industriales.

Aplicaciones industriales y casos de uso

Conducción de válvulas (aplicación principal)

El uso principal del actuador neumático de piñón y cremallera es accionar válvulas de bola y válvulas de mariposa en las industrias de petróleo y gas, generación de energía y tratamiento de agua, los tres sectores principales a los que sirve Hengchun, logrando un control preciso de encendido y apagado de tuberías de fluidos.

Compuertas de aire e industriales

Se aplica ampliamente para controlar compuertas de aire en sistemas de ventilación y compuertas industriales en fabricación pesada, con un movimiento de carrera angular estable que garantiza una regulación precisa del flujo y el volumen de aire.

Operaciones en condiciones difíciles

Su diseño estructural robusto y su amplia adaptabilidad a la temperatura lo hacen adecuado para condiciones de trabajo industriales al aire libre, de alta humedad y baja temperatura, como plataformas petrolíferas marinas y plantas de energía al aire libre.

Preguntas frecuentes

¿Cuál es el rango típico de presión de suministro de aire (bar) para el actuador?

La presión de suministro de aire de funcionamiento estándar es de 4 a 7 bar (0,4 MPa-0,7 MPa) y el actuador también puede funcionar con una presión de aire máxima de 8 bar para obtener un mayor par de salida (consulte la tabla de par de salida oficial para obtener más detalles).

¿Cómo funciona el actuador neumático de piñón y cremallera serie BHA ?

Utiliza aire comprimido para impulsar pistones dobles para un movimiento lineal; La cremallera de precisión de los pistones engrana con el engranaje del eje de salida, convirtiendo el movimiento lineal en un movimiento de carrera angular giratorio para accionar válvulas y amortiguadores para el control de encendido y apagado.

¿Cuál es la diferencia entre actuadores neumáticos de simple efecto y de doble efecto?

Los actuadores de doble acción dependen del aire comprimido para las acciones de apertura y cierre, mientras que los actuadores de simple efecto utilizan aire comprimido para una acción (abrir/cerrar) y un resorte para la acción de retorno. Los modelos de simple efecto se utilizan específicamente para condiciones de trabajo de apagado de emergencia, mientras que los de doble efecto se utilizan para un control de encendido y apagado continuo y regular.
