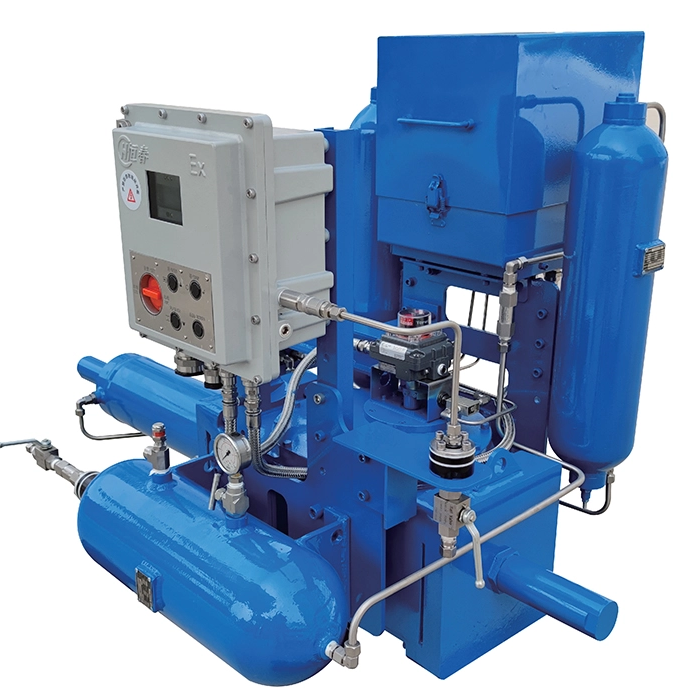

El actuador de gas sobre petróleo CKQY se utiliza principalmente para el cierre de emergencia y la protección contra rotura de líneas de válvulas en tuberías de transmisión de petróleo y gas de larga distancia. Este producto extrae gas directamente de la tubería utilizando la presión de la tubería, eliminando la necesidad de cualquier fuente de alimentación externa u otras fuentes de energía auxiliares. Garantiza el cierre rápido de la línea troncal de transmisión de gas en escenarios de emergencia para salvaguardar la seguridad del gasoducto. Como alternativa también se puede seleccionar nitrógeno o aire comprimido como fuente de energía.
| Cantidad: | |
|---|---|
Serie CKQY

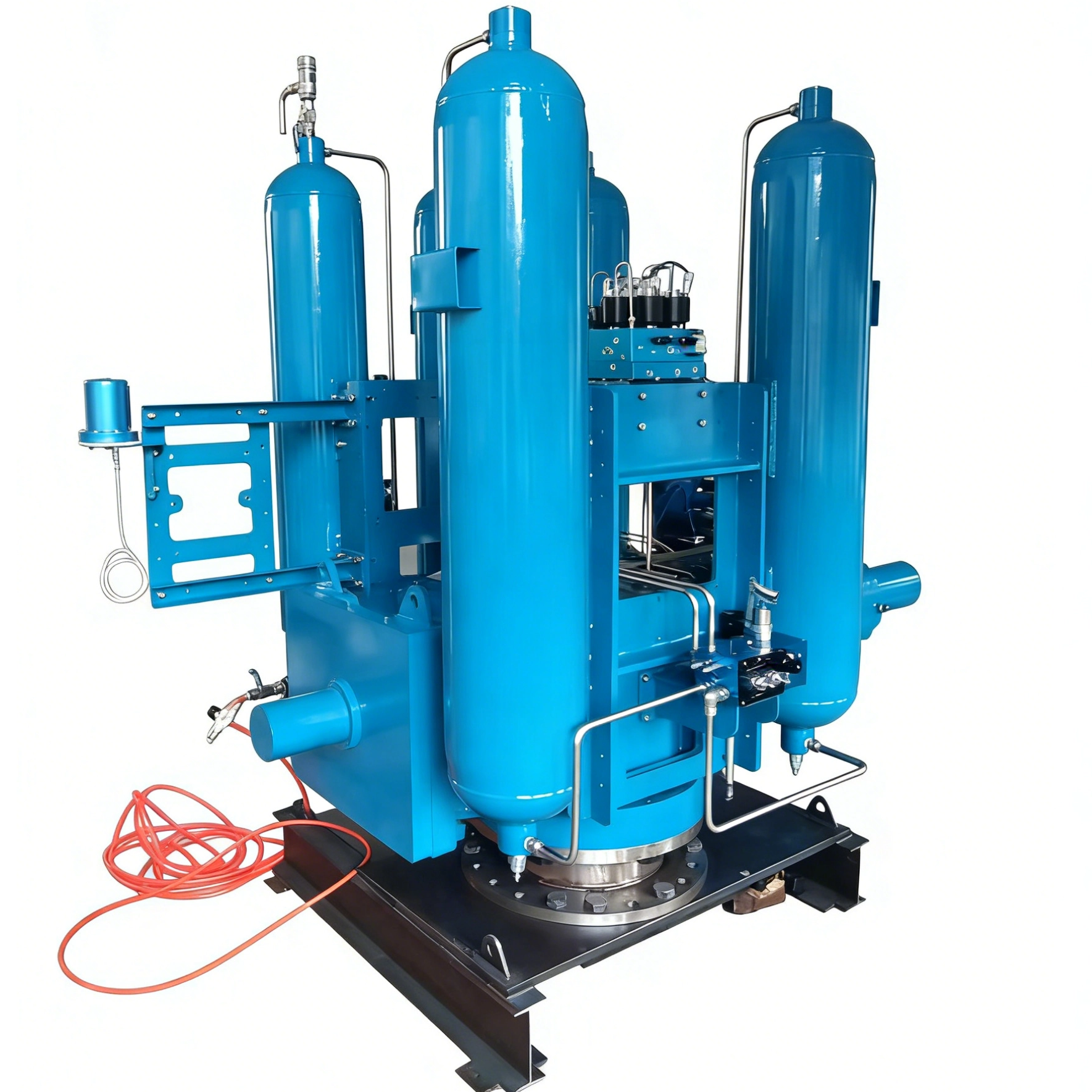

El actuador de gas sobre aceite serie CKQY es un actuador de válvula de alto rendimiento desarrollado independientemente por Yangzhou Hengchun Electronics Co., Ltd., un fabricante profesional de actuadores industriales con sede en China. Diseñado para la industria del petróleo y el gas, este actuador de gas sobre petróleo está dedicado al cierre de emergencia y la protección contra rotura de líneas de válvulas en tuberías de transmisión de petróleo y gas de larga distancia. Su característica principal de diseño es extraer gas directamente del gasoducto utilizando la presión del gasoducto, lo que elimina la necesidad de suministro de energía externo o fuentes de energía auxiliares, lo que garantiza una operación confiable en condiciones de trabajo remotas y duras en campos de petróleo y gas. El actuador puede cerrar rápidamente la línea troncal de transmisión de gas en escenarios de emergencia para salvaguardar la seguridad de la tubería, y también admite nitrógeno o aire comprimido como fuentes de energía alternativas para una aplicación flexible en diferentes entornos in situ. Como actuador de válvula clave para la seguridad de oleoductos y gasoductos, cumple perfectamente con los requisitos de alta confiabilidad y respuesta de emergencia de la industria.
Al depender de la presión de la tubería para el suministro de gas, el actuador logra un funcionamiento totalmente autónomo sin electricidad externa u otra energía auxiliar. Resolver el problema de suministro de energía de los actuadores en secciones remotas de oleoductos y gasoductos y mejorar enormemente la adaptabilidad en el sitio.
El diseño estructural hidráulico y neumático optimizado permite un cierre rápido y preciso de las válvulas de tuberías en situaciones de emergencia, como roturas de líneas y presiones anormales. Prevenir eficazmente las fugas de petróleo y gas y reducir las pérdidas por accidentes de seguridad.
Además del gas de tubería, es compatible con nitrógeno y aire comprimido como fuentes de energía alternativas. Satisfacer las necesidades de suministro de energía personalizadas de diferentes estaciones de oleoductos y gasoductos y escenarios de construcción.
El sistema hidráulico y neumático integrado tiene buen sellado y resistencia a la presión. Sin filtraciones en el circuito de aceite en funcionamiento normal y la transmisión mecánica es suave y sin interferencias, lo que garantiza un funcionamiento estable a largo plazo en condiciones industriales adversas.
Categoría de parámetro | Artículo específico | Parámetro técnico |
Rendimiento de resistencia estructural y a vibraciones | Diseño estructural general | Estructura antivibración, tipo soporte fijo integral. |
Rendimiento de resistencia a las vibraciones | Rango de frecuencia 5 Hz ~ 200 Hz ~ 5 Hz, aceleración 0,75 g, que cumple con los requisitos de frecuencia de barrido | |
Módulo de control neumático | Formulario de diseño | Módulo de control neumático modular, compacto e integrado, que reduce las conexiones y los posibles riesgos de fugas. |
Válvula solenoide a prueba de explosiones de alta presión | Presión de trabajo | 1~12MPa |
Presión máxima | 12MPa | |
Clasificación a prueba de explosiones | Exd ⅡCT6 | |
Rango de temperatura de trabajo | -46℃ ～ +70℃ | |
Componentes de operación manual | Tipo de bomba manual y desplazamiento máximo | Bomba manual de alto flujo, máximo 70 ml por carrera |
Operación de conmutación direccional | Cambie los botones en ambos lados para realizar el cambio direccional de apertura y cierre de la válvula. | |
Sistema de monitoreo de batería | Características de diseño | Consumo de energía ultrabajo, monitoreo dinámico de la capacidad de la batería |
Fuente de alimentación | Adáptese a baterías solares, extienda el tiempo de espera y garantice un funcionamiento continuo en días lluviosos | |
Caja de conexiones a prueba de llamas | Perilla de palanca | Modo de inducción magnética, mejorando la seguridad; Certificado a prueba de explosiones y certificado 3C obtenidos |
Estándar de certificación | Certificación completa de la máquina | Certificado SIL3, Certificado a prueba de explosiones y Certificado 3C obtenidos |
Certificación de válvula solenoide a prueba de explosiones | Certificado SIL3 y certificado a prueba de explosiones Exd ⅡCT6 obtenidos |
Hengchun Actuator cumple con un estricto control de calidad durante la investigación y el desarrollo, la fabricación y la entrega del actuador de gas sobre petróleo serie CKQY . Como fabricante con certificación ISO, todos nuestros productos de actuadores cumplen con los estándares industriales internacionales y los requisitos a prueba de explosiones de la industria del petróleo y el gas. Cada actuador de gas sobre aceite se somete a pruebas de fábrica que incluyen prueba de ciclo de operación manual, prueba de fuga neumática de 1 MPa, verificación de función ESD/LBP e inspección de filtración del circuito de aceite para garantizar que no salgan productos defectuosos de fábrica. El taller de fabricación adopta equipos de producción profesionales e instrumentos de inspección de calidad, y los componentes principales se seleccionan estrictamente para garantizar la vida útil del producto y la confiabilidad operativa en entornos hostiles de oleoductos y gasoductos.
El actuador de gas sobre petróleo serie CKQY se aplica principalmente a tuberías de transmisión de petróleo y gas de larga distancia , el equipo de seguridad principal para el control de apertura y cierre de válvulas de línea principal, válvulas secundarias y válvulas de estación en proyectos de transmisión de petróleo y gas. Es ampliamente utilizado en redes de oleoductos y gasoductos terrestres, estaciones de puerta urbanas de gas natural y oleoductos de transmisión de productos petrolíferos de larga distancia, proporcionando protección de seguridad de emergencia para la operación de oleoductos. Además, se puede personalizar para adaptarse al cierre de emergencia de válvulas clave en la industria petroquímica con requisitos de presión y seguridad similares, ampliando el alcance de aplicación del producto.
No. El actuador extrae gas directamente del oleoducto y gasoducto utilizando la presión del gasoducto para realizar una operación autoalimentada, sin necesidad de fuente de alimentación externa u otras fuentes de energía auxiliares. También se pueden utilizar nitrógeno o aire comprimido como fuentes de energía alternativas según sea necesario.
Primero, confirme que la presión de la tubería esté dentro del rango de diseño; luego complete la conexión del suministro de aire y el cableado de la señal de control/retroalimentación. Realice una prueba de ciclo manual con una bomba manual hidráulica y una prueba neumática a 1 MPa para verificar las fugas del circuito de aire. Verifique el disparo preciso de los interruptores de límite en las posiciones finales de la válvula y complete la configuración de parámetros y las pruebas de funcionamiento para ESD/LBP, si está equipado. Finalmente, verifique si hay filtraciones en el circuito de aceite y reinicie la válvula de reinicio manual.
