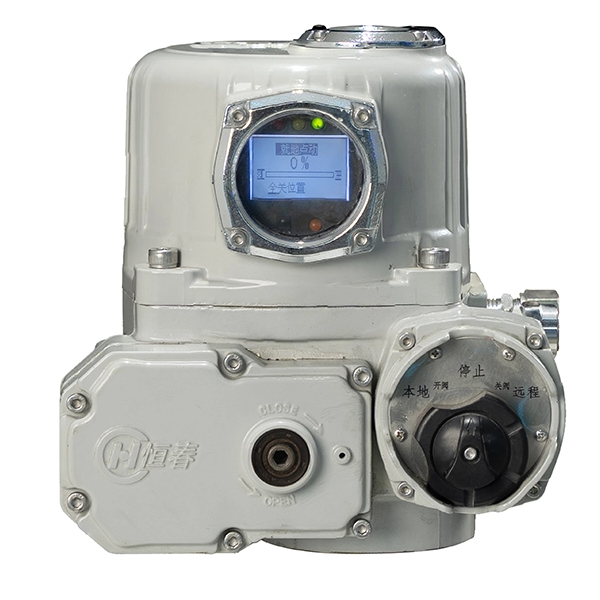

Los actuadores eléctricos inteligentes de la serie HVQ integran control digital con un diseño de confiabilidad mecánica, con autodiagnóstico integral, fácil operación y rendimiento a largo plazo sin mantenimiento. Al adoptar una transmisión de engranajes, presentan una estructura compacta y alta eficiencia con un rango de ángulo de salida de 0~90° (360° opcional) y se utilizan ampliamente en la construcción, tuberías, construcción naval y otras industrias.
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
Serie HVQ
Como producto principal de Yangzhou Hengchun Electronics Co., Ltd., un fabricante profesional chino de actuadores eléctricos inteligentes , el actuador eléctrico inteligente serie HVQ integra perfectamente el control digital con un diseño de confiabilidad mecánica. de alta eficiencia , está diseñado para Este actuador, que adopta una estructura de transmisión de engranajes un control preciso de válvulas en diversos escenarios industriales y presenta un rango de ángulo de salida estándar de 0 a 90° con una versión opcional de 360°. Cuenta con un autodiagnóstico integral, un funcionamiento sencillo y humanizado y un rendimiento sin mantenimiento a largo plazo, lo que lo convierte en una solución de control inteligente confiable para la construcción, tuberías, construcción naval y múltiples campos de la industria pesada. Como miembro clave de la línea de actuadores eléctricos de Hengchun , está diseñado para adaptarse a entornos de trabajo hostiles y satisfacer las demandas de control de alto nivel de las válvulas industriales.

El diseño dual de control digital y estabilidad mecánica garantiza una transmisión de señal precisa y un funcionamiento mecánico estable, evitando errores de control causados por fallas de un solo sistema y mejorando la seguridad general de los sistemas de control de válvulas .
Equipado con grado de protección IP67 y resistencia a la corrosión C3, puede resistir eficazmente la alta humedad, la niebla salina y el polvo, y soportar un amplio rango de temperatura de funcionamiento de -25 ℃ ~ +70 ℃.
Admite la operación manual de emergencia en caso de falla del autobús, lo que garantiza un control ininterrumpido de la válvula y procesos continuos de producción/operación, lo cual es una garantía de seguridad crucial para el uso industrial en el sitio.
La estructura de transmisión de engranajes optimizada hace que el actuador sea de tamaño pequeño y de alta eficiencia de transmisión, lo que ahorra espacio de instalación y reduce el consumo de energía durante la operación.
Compatible con bus CAN para retroalimentación del estado de trabajo en tiempo real y función de protección contra sobrecarga incorporada, que puede prevenir eficazmente fallas del sistema causadas por presión anormal y extender la vida útil de válvulas y actuadores.
Categoría | Parámetros |
Salida básica | Ángulo de salida: 0°–90° (90°–360° opcional) |
Fuente de alimentación | trifásico: 380 VCA 50 Hz; Monofásico: 220 VCA 50 Hz Tolerancia de voltaje: ±10%; Tolerancia de frecuencia: ±5Hz |
Rendimiento del motor | - Tipo: Motor de inducción, alto par, baja inercia, sellado herméticamente - Clase de aislamiento: Clase F - Protección contra sobrecalentamiento: 130 ℃ (interruptor térmico incorporado) - Ciclo de trabajo: tipo On-off (S2-15min, 60 arranques/hora); Tipo de regulación (S4-25%, 1200 arranques/hora) |
Modos de control | - Control local: Operación de perilla (Abrir/Cerrar/Parar) - Control remoto: control de interruptor de 2 cables/3 cables/4 cables, control de emergencia ESD, control proporcional de 4-20 mA, Modbus RTU, Profibus DP, comunicación de dos cables HCBUS-100 (todos opcionales) |
Funciones de protección | - Protección contra sobrecalentamiento del motor - Monitoreo de secuencia de fases de energía y corrección automática. - Protección de torsión dual (40%–100% de torsión nominal, ajustable) - Protección de doble sello (estándar IP67, hasta IP68) - Fallo del codificador, bloqueo de la válvula, inversión instantánea del motor, protección contra fallos de hardware/parámetro/control |
Adaptabilidad ambiental | - Temperatura de funcionamiento: -30 ℃ – +70 ℃ (Tipo a prueba de explosiones: -20 ℃ – +70 ℃) - Protección contra la corrosión: carcasa de aleación de aluminio con fosfatado y pulverización de plástico; sujetadores de acero inoxidable; Conectores chapados en oro |
A prueba de explosiones y EMC | - Clasificación a prueba de explosiones: Estándar Exd Ⅱ BT4, hasta Exd Ⅱ CT4 - Inmunidad EMC: Nivel Ⅲ, compatible con IEC61000-4-3 |
Detección de posición | Codificador absoluto sin contacto, sin batería para memoria de posición después del apagado |
Control analógico (opcional) | - Señal de entrada: 4-20mADC (aislada, protección contra cortocircuitos, conexión no polar) - Señal de retroalimentación: 4-20 mADC (Precisión ±0,5%, Linealidad ±1%, Deriva de temperatura <±200ppm) - Banda muerta de control: 0,3%–5% ajustable (predeterminado 0,8%) - Acción de pérdida de señal: Mantener posición (predeterminado)/Apertura total/Cierre total/Posición preestablecida |
Comunicación de bus (opcional) | - Modbus RTU: Velocidad de transmisión de hasta 38,4 Kbit/S, máximo 31 dispositivos por red, distancia de transmisión máxima de 1200 m sin repetidor - Profibus DP: Velocidad de transmisión de 9,6 Kbit/S a 12 Mbit/S, máximo 126 dispositivos por red, interfaz redundante de doble canal |
Estructura mecánica | - Carcasa principal: aleación de aluminio (fosfatado y pulverización de plástico) - Engranaje helicoidal: aleación de bronce de alta resistencia - Gusano: Acero aleado de alta resistencia (tratado térmicamente) - Operación manual: llave hexagonal para operación de emergencia |
Protección eléctrica | - Placa de circuito: Protección triple (humedad, niebla salina, polvo) - Señales externas: aislamiento optoacoplador, protección contra rayos de 3 niveles - Puesta a tierra de seguridad: tornillo de latón M8×10 |
Salida de comentarios | - Estándar: 4 contactos de relé de bloqueo automático (5A@30VDC/250VAC, configurable NA/NC) - Opcional: retroalimentación de posición analógica de 4-20 mADC (protección contra cortocircuitos, detección de circuito abierto) |
Hengchun Actuator, el fabricante del actuador eléctrico inteligente serie HVQ , es una empresa certificada ISO con estrictos sistemas de control de calidad y fabricación que cubren todo el proceso de producción, desde la adquisición de componentes hasta la entrega del producto terminado. Todos los actuadores eléctricos, incluida la serie HVQ, están diseñados y producidos de acuerdo con los estándares industriales internacionales, y el producto ha pasado pruebas profesionales de rendimiento y a prueba de explosiones, lo que brinda una garantía de calidad confiable para clientes globales. El equipo independiente de investigación y desarrollo de la compañía y el taller de fabricación avanzado garantizan la consistencia y estabilidad del rendimiento del producto, y el perfecto sistema posventa respalda aún más el uso a largo plazo del actuador eléctrico inteligente de la serie HVQ..
Especializado para el control de válvulas en tuberías de fueloil marino, aceite lubricante y agua de refrigeración. Su protección IP67 y resistencia a la corrosión C3 pueden adaptarse al ambiente marino con alta humedad y niebla salina, y la función de emergencia manual garantiza la seguridad de la navegación marítima.
Aplicado al control de válvulas en centrales térmicas y centrales de calefacción. Compatibilidad con red eléctrica industrial de 380 VCA. La retroalimentación en tiempo real del bus CAN realiza un control inteligente y eficiente de las tuberías de las centrales eléctricas, y la protección contra sobrecargas evita fallas del sistema causadas por anomalías de presión.
Adecuado para el control de válvulas en tuberías de agua de refrigeración y aire de combustión de altos hornos. Resiste el duro entorno de producción metalúrgica de alta temperatura y rico en polvo a través de su amplia adaptabilidad a la temperatura y su diseño a prueba de polvo.
Se utiliza para el control automático de válvulas en estaciones de bombeo de suministro de agua y plantas de tratamiento de aguas residuales. El diseño resistente al agua y al polvo se adapta a condiciones de trabajo exteriores húmedas y polvorientas, y la función de control digital precisa ayuda al sistema de suministro de agua a ahorrar energía y reducir el consumo.
Es compatible con redes eléctricas industriales de 380 VCA, que es la fuente de alimentación estándar para la mayoría de los escenarios industriales; no se necesita equipo de conversión de energía adicional para uso in situ.
Sí, el ángulo de salida estándar es de 0~90° y se proporciona una versión opcional de 360° para clientes con requisitos especiales de control de válvulas , que se puede personalizar según las necesidades industriales reales.
Presenta un rendimiento sin mantenimiento a largo plazo y la estructura mecánica optimizada y los componentes de alta calidad reducen el trabajo de mantenimiento diario. Sólo se necesita una simple inspección periódica en condiciones de trabajo duras para garantizar un funcionamiento estable.
