Serie BHS

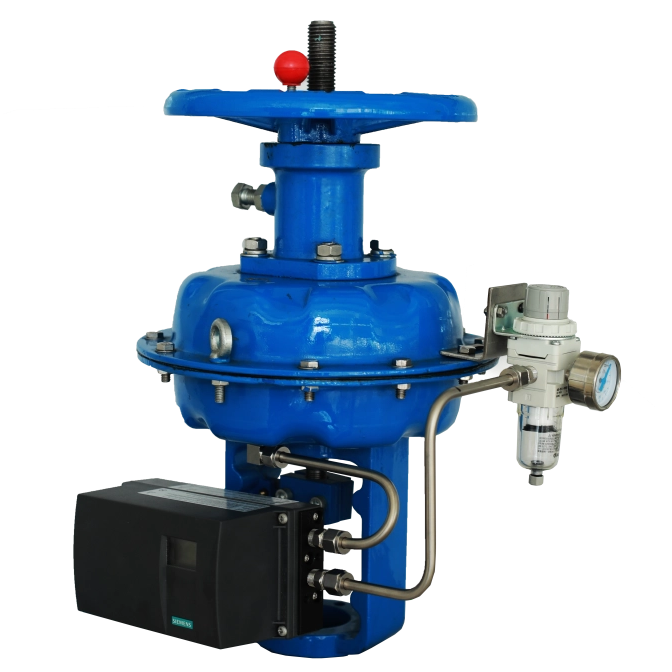

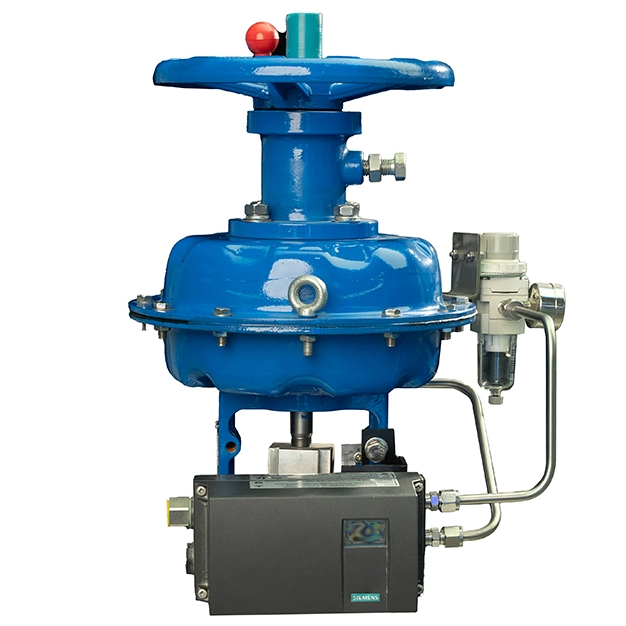

Fabricado por Yangzhou Hengchun Electronics Co., Ltd., el actuador neumático tipo diafragma serie BHS es un dispositivo de control neumático de alto rendimiento que convierte señales de presión neumática en desplazamiento lineal preciso y fuerza de salida a través de diafragmas elásticos. Como central actuador neumático para el control de válvulas industriales, impulsa directamente el movimiento del carrete de las válvulas de control y válvulas de globo, logrando una regulación continua precisa y un control de encendido y apagado de parámetros clave del proceso, incluidos el caudal de fluido, la presión y la temperatura. Clasificada en tipos de retorno por resorte (simple efecto) y doble efecto, la versión de simple efecto está especialmente diseñada para condiciones de trabajo de apagado de emergencia (ESD), lo que la convierte en una opción confiable para el control de seguridad industrial. Con un empuje máximo de acción simple de 93 KN a una presión de 5 bar, esta serie destaca en aplicaciones industriales de servicio pesado.
El actuador presenta una presión de funcionamiento nominal de 0,4-0,8 MPa (0,6 MPa para uso común) y una resistencia a la presión de 1,5 veces la presión nominal. Con 3 minutos de mantenimiento de presión sin fugas ni deformaciones, lo que garantiza un funcionamiento estable en condiciones de alta presión.
Adoptando materiales de alta calidad (bloque de cilindros de hierro dúctil/aluminio fundido QT450, pistón de aleación de aluminio, sellos NBR/FKM). El actuador logra tasas de fuga ultrabajas y cumple con los estrictos estándares de sellado industrial para el lado de contrapresión y el extremo del eje.
Tiene una vida útil de ≥50,000 ciclos de apertura y cierre bajo carga nominal, con una temperatura de funcionamiento estándar de -20 ℃ ~ +80 ℃ y versiones personalizables de baja/alta temperatura (-40 ℃ ~ +80 ℃/-20 ℃ ~ +120 ℃). El grado de protección alcanza IP65/IP67, con grado opcional a prueba de explosiones Exd II BT4/CT4 para entornos peligrosos.
Equipado con accesorios estándar y opcionales completos, admite métodos de montaje con soporte/brida. Cumple con los estándares de conexión nacionales y se puede combinar perfectamente con varias válvulas industriales.
Parámetros | Descripción |
Modo de acción | Retorno por resorte (simple efecto) |
empuje de acción simple | 93KN (presión: 5 bar) |
Presión de funcionamiento nominal | 0,4-0,8 MPa (0,6 MPa de uso común) |
Fuerza que soporta la presión | 1,5 veces la presión de funcionamiento nominal, manteniendo la presión durante 3 minutos sin fugas/deformación |
Tasa de fuga | Lado de contrapresión ≤ (3+0,15D)cm³/min; Extremo del eje ≤ (3+0,15d)cm³/min (D=diámetro del cilindro, d=diámetro del eje, unidad: mm) |
Vida útil de actuación | ≥50.000 ciclos de apertura-cierre (bajo carga nominal) |
Temperatura de funcionamiento | Estándar: -20℃~+80℃; Baja temperatura personalizada: -40 ℃ ~ +80 ℃; Alta temperatura personalizada: -20 ℃ ~ + 120 ℃ |
Grado de protección | IP65/IP67 |
Grado a prueba de explosiones | Exd II BT4/CT4 (opcional) |
Materiales | Bloque de cilindros: hierro dúctil QT450/aluminio fundido; Pistón: aleación de aluminio; Juntas: NBR/FKM |
Estándar de conexión | Conexión de brida que cumple con GB/T 12223; Rosca del puerto de aire que cumple con GB/T 7306.1/2 |
Método de montaje | Tipo de soporte/tipo de brida |
Accesorios estándar | Indicador de apertura, limitador de carrera, mecanismo manual, retroalimentación de señal. |
Accesorios opcionales | Válvula solenoide, posicionador, regulador de filtro de aire, válvula de bloqueo |
Período de garantía | 18 meses para la unidad completa |
Plazo de entrega | 25-30 días laborables para modelos estándar |
Medidor de empuje de los actuadores neumáticos tipo diafragma serie BHS | ||||||
modelo | Área efectiva del diafragma (cm²) | ataque | Rango de resorte (KPa) | Presión de gas (Bar) | fuerza del resorte | Fuerza de presión del gas |
BHS22 | 350 | 16 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
BHS23 | 350 | 25 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
BHS34 | 560 | 40 | 20~100 | 0.14 | 1120 | 2240 |
40~200 | 0.25 | 2240 | 2800 | |||
80~240 | 0.3 | 4480 | 3360 | |||
BHS45 | 900 | 60 | 20~100 | 0.14 | 1800 | 3600 |
40~200 | 0.25 | 3600 | 4500 | |||
80~240 | 0.3 | 7200 | 5400 | |||
BHS56 | 1500 | 100 | 20~100 | 0.14 | 3000 | 6000 |
40~200 | 0.25 | 6000 | 7500 | |||
80~240 | 0.3 | 12000 | 9000 | |||
El actuador Hengchun cumple con estrictos sistemas de control de calidad y fabricación con certificación ISO para el actuador neumático tipo diafragma serie BHS . Cada unidad se somete a rigurosas pruebas de retención de presión, fugas y durabilidad antes de la entrega, lo que garantiza el cumplimiento de los estándares de calidad industrial. El producto ofrece una garantía de 18 meses para la unidad completa, con soporte postventa profesional que cubre consulta técnica y suministro de repuestos. Todas las materias primas y accesorios se seleccionan de proveedores globales calificados, lo que garantiza aún más la confiabilidad a largo plazo del actuador.
El actuador neumático tipo diafragma serie BHS se aplica ampliamente en sectores industriales centrales, incluidos petróleo y gas , generación de energía y tratamiento de agua. Los casos de uso típicos incluyen: sistemas de cierre de emergencia ESD en oleoductos y gasoductos, regulación de flujo y presión de medios de proceso en plantas de energía térmica, control preciso de válvulas de proceso de tratamiento de agua y control de regulación/encendido de válvulas de globo y válvulas de control en industrias de procesamiento químico. Su diseño de retorno por resorte lo convierte en la primera opción para condiciones de trabajo críticas para la seguridad que requieren un cierre rápido de la válvula en situaciones de emergencia.
La versión con retorno por resorte (simple efecto) se utiliza principalmente para condiciones de trabajo de apagado de emergencia (ESD), que puede restablecer y cerrar automáticamente la válvula cuando se pierde la presión neumática, lo que garantiza la seguridad del proceso industrial.
Los accesorios estándar incluyen indicador de apertura, limitador de carrera, mecanismo manual y retroalimentación de señal; Los accesorios opcionales cubren válvula solenoide, posicionador, regulador de filtro de aire y válvula de bloqueo, lo que permite una configuración personalizada para diferentes necesidades industriales.
