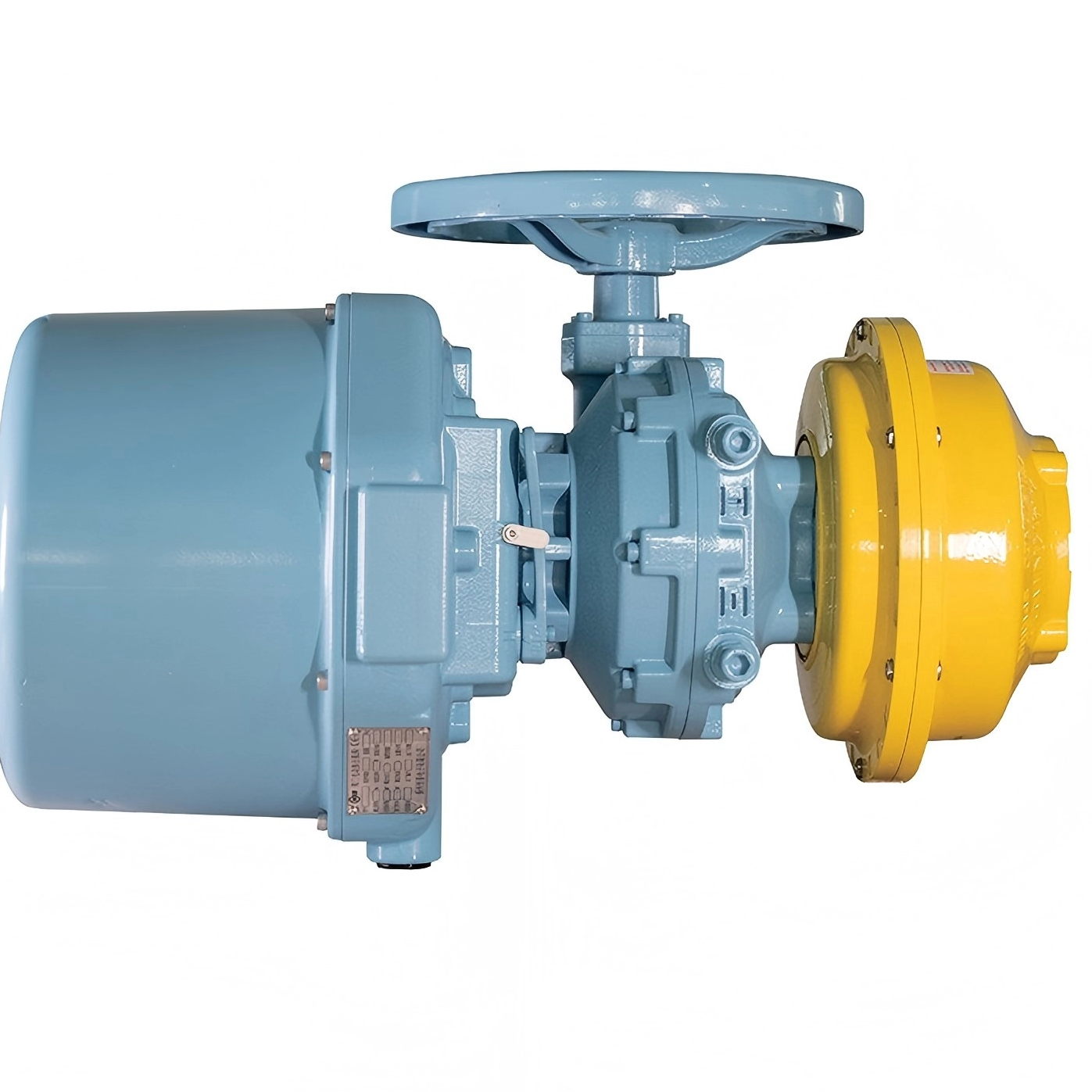

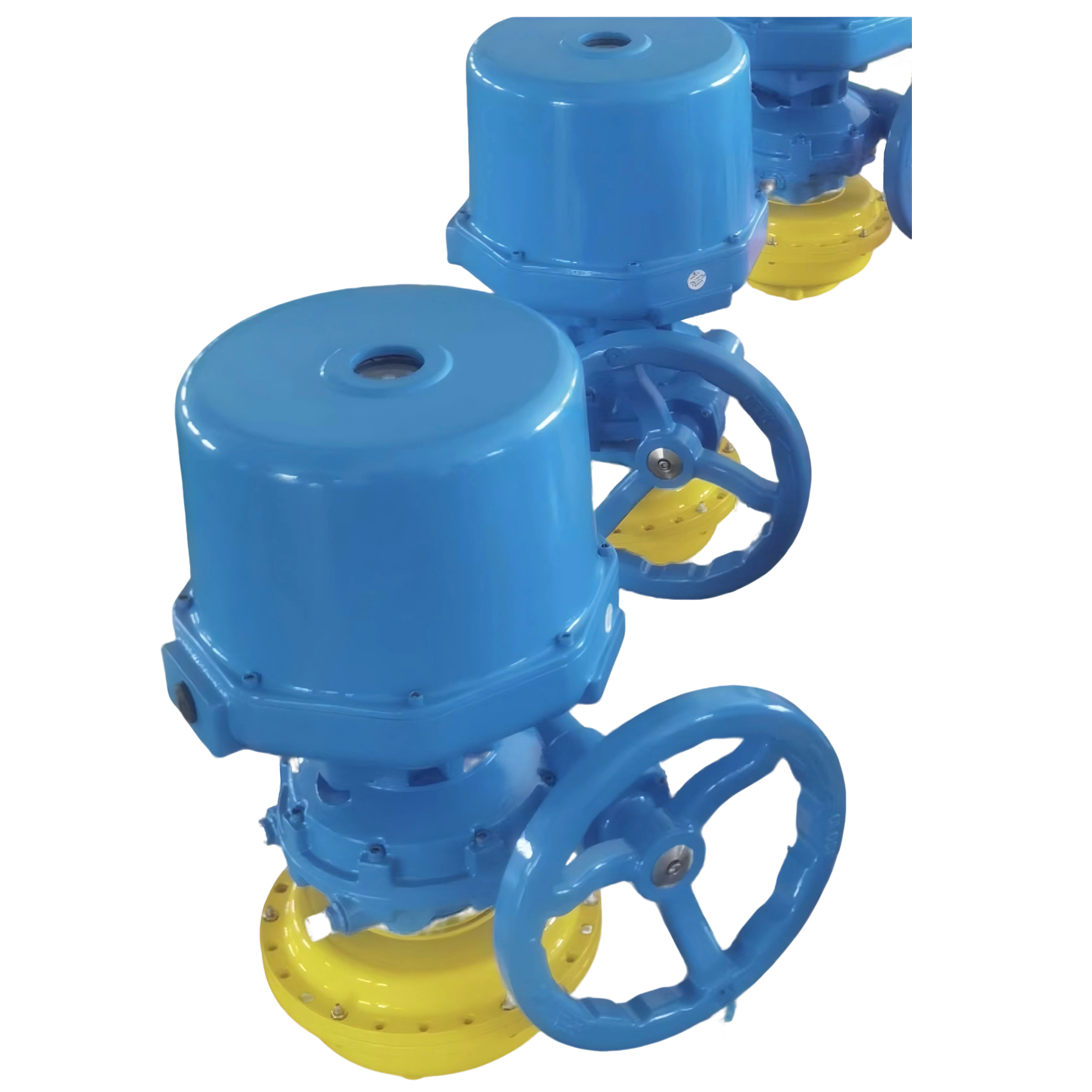

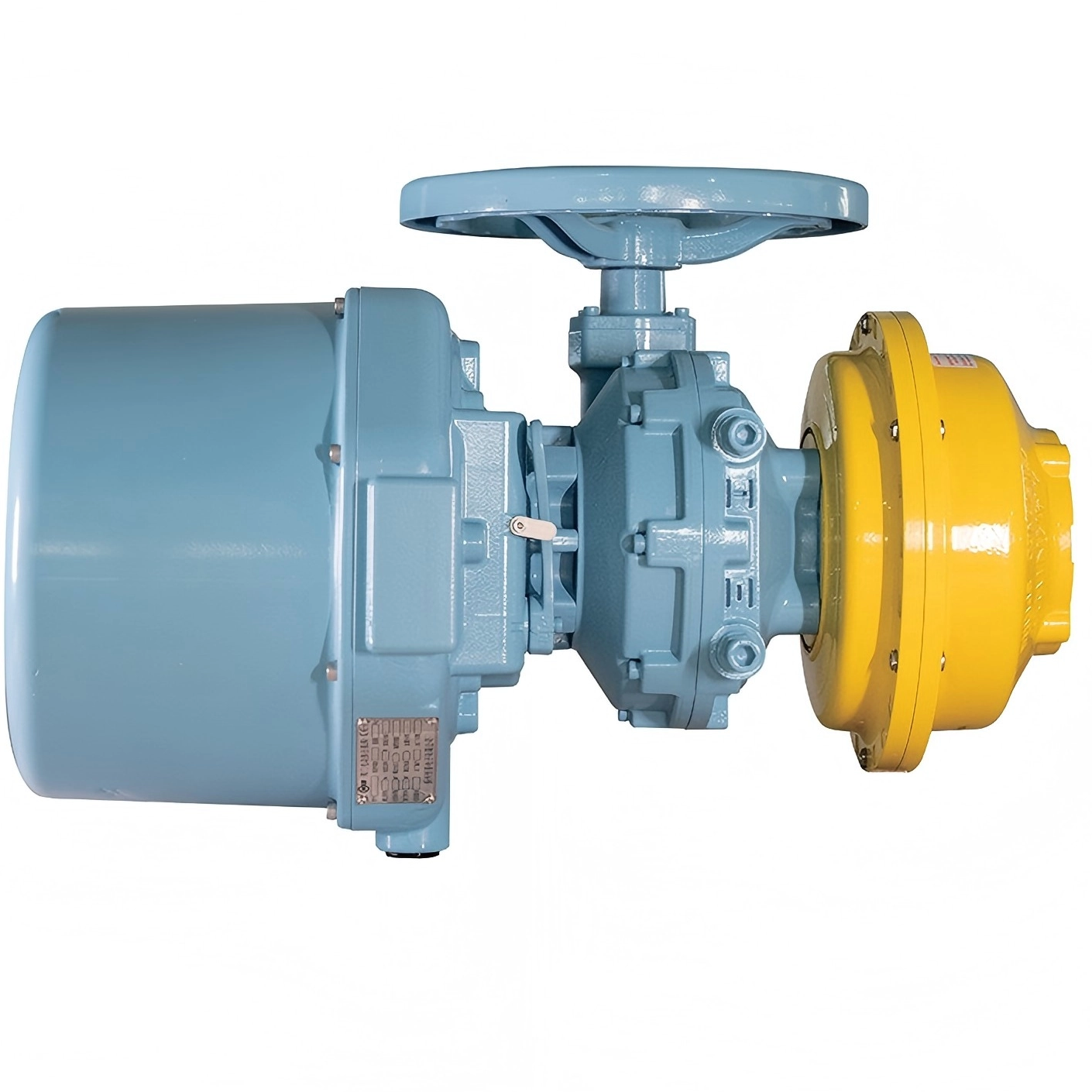

El actuador eléctrico de válvula de retorno por resorte de clase 1E, categoría K3 de la serie HQFH es un dispositivo de accionamiento de emergencia de grado nuclear desarrollado por Yangzhou Hengchun Electronics para sistemas de proceso y ventilación de energía nuclear fuera de las contenciones de reactores. Cuenta con una estructura de almacenamiento de energía impulsada por motor + resorte espiral: el resorte almacena energía durante el funcionamiento normal e impulsa la válvula para que se reinicie de manera segura dentro de ≤5 a 10 s en emergencias como un corte de energía.
| Cantidad: | |
|---|---|
Serie HQFH
El actuador eléctrico de válvula de retorno por resorte de clase 1E, categoría K3, serie HQFH es un dispositivo de accionamiento de emergencia de grado nuclear de alta gama desarrollado independientemente por Yangzhou Hengchun Electronics, un fabricante profesional de actuadores de válvulas en China. Diseñado exclusivamente para sistemas de proceso y ventilación de energía nuclear fuera de las contenciones de reactores, este actuador cuenta con una estructura patentada Realiza el almacenamiento automático de energía durante el funcionamiento normal y activa las válvulas para que se restablezcan de forma segura en un plazo de ≤5 a 10 s en emergencias repentinas, como cortes de energía, lo que proporciona una garantía de seguridad confiable para el funcionamiento de la planta de energía nuclear. Cumple con los estándares industriales HAF003 e IEEE 382-2006, es un equipo central para el control de seguridad y apagado de emergencia de la energía nuclear, y el producto estrella de la línea de almacenamiento de energía impulsada por motor + resorte espiral . de actuadores eléctricos de válvulas de grado nuclear de Hengchun .
Respuesta de emergencia ultrarrápida : completa el restablecimiento seguro de la válvula en ≤5-10 segundos, cumpliendo con los estrictos requisitos de control de emergencia de la energía nuclear.
Resistencia ambiental extrema : Resiste una irradiación de rayos γ de 5 × 10⁴Gy y mantiene un alto índice de protección IP68, adaptándose a las duras condiciones de trabajo de la energía nuclear.
Durabilidad estructural superior : Fabricado con aleaciones premium ZL111 y 20CrMnTi, logra una vida útil de 40 años y 3000 ciclos de resorte, lo que reduce los costos de mantenimiento a largo plazo.
Alto desempeño sísmico : Posee certificación sísmica Clase I, operando de manera estable bajo carga sísmica de apagado seguro SL2 en plantas de energía nuclear.
Control de par preciso : cubre un rango de par de 60 a 500 Nm y se adapta a varias válvulas lineales de grado nuclear para un accionamiento preciso.
Artículo técnico | Parámetro |
Modelo | Serie HQFH Clase 1E, Categoría K3 |
Estándares compatibles | HAF003,IEEE 382-2006 |
Certificación Sísmica | Clase I |
Resistencia a la radiación | Irradiación de rayos γ de 5×10⁴Gy |
Clase de protección | IP68 |
Rango de par | 60–500 Nm |
Vida útil | 40 años |
Ciclos de primavera | 3.000 veces |
Material principal | ZL111, aleación 20CrMnTi |
Estructura de almacenamiento de energía | Accionado por motor + almacenamiento de energía con resorte helicoidal |
Función principal | Reinicio de válvula de emergencia en caso de corte de energía y otros accidentes. |
Categoría de parámetro | Parámetros específicos |
Especificaciones básicas | Tipo de producto: Actuador eléctrico de válvula de grado nuclear de un cuarto de vuelta Certificación de grado nuclear: Clasificación de seguridad eléctrica Clase 1E, clasificación sísmica Categoría K3, certificación Sísmica Categoría Ⅰ Vida del diseño: 40 años Grado de protección: IP6 |
Potencia y transmisión | Fuente de alimentación: fuente de alimentación CA trifásica de 380 V Estructura de transmisión: Transmisión mecánica de engranaje helicoidal Forma de salida: Salida de par (salida de empuje que se puede lograr mediante un dispositivo de conversión) |
Condiciones ambientales y de trabajo Capacidad de resistencia | Resistencia sísmica: Soporta carga sísmica de apagado seguro SL2 Resistencia a la irradiación: Resiste una irradiación de rayos γ de 110×10⁴Gy Condiciones de funcionamiento: funcionamiento estable en condiciones normales de trabajo y apagado seguro de emergencia |
Material y protección del núcleo | Protección contra sobrecarga: conjunto de resorte de disco + mecanismo de control de torsión para protección inteligente contra sobrecarga Materiales principales: carcasa de caja de cambios ZL111, tornillo sin fin 20CrMnTi, engranaje helicoidal QA110-4-4 Tecnología de procesamiento: Procesamiento mecánico de precisión con inspección estricta durante todo el proceso. |
Estructura y características | Característica de diseño: Diseño de arquitectura modular. Ventajas de operación y mantenimiento: Instalación y puesta en servicio convenientes y eficientes; Fácil desmontaje, montaje y mantenimiento de componentes, lo que reduce los costes de operación y mantenimiento y el tiempo de inactividad. Campo aplicable: campo de energía nuclear (que coincide con el exterior del recipiente de contención del reactor nuclear) |
Como fabricante con certificación ISO, Hengchun Electronics implementa un estricto sistema de control de calidad de proceso completo para el actuador eléctrico de válvula de retorno por resorte, desde la adquisición de la materia prima hasta la entrega del producto terminado. Todos los componentes principales se someten a pruebas de precisión y el actuador ha pasado la certificación de grado nuclear, pruebas sísmicas de Clase I y verificación de resistencia a la radiación. Siguiendo el sistema de gestión de fabricación y calidad de Hengchun, el producto cumple con los más altos estándares de calidad de la industria de la energía nuclear. Con certificados y honores autorizados y un sistema de inspección de calidad global, la serie HQFH garantiza cero defectos de calidad en la aplicación real y un funcionamiento estable a largo plazo.
Acciona de manera estable válvulas en los circuitos de enfriamiento, agua de alimentación y drenaje, asegurando un funcionamiento continuo y confiable de los sistemas auxiliares de islas nucleares en condiciones normales y sísmicas.
Se adapta a las complejas condiciones de trabajo de las islas convencionales, logrando un control preciso del suministro de vapor, agua de alimentación y agua condensada mediante la actuación de la válvula.
Sirve como dispositivo de accionamiento central para sistemas de alivio de presión y enfriamiento de emergencia, completando rápidamente operaciones de apagado seguro en emergencias para salvaguardar la seguridad de los equipos de energía nuclear.
Resiste irradiaciones de alta intensidad y entornos hostiles, lo que garantiza un transporte fluido de medios de proceso de grado nuclear, como agua y vapor.
Adopta una estructura de almacenamiento de energía impulsada por motor + resorte de espiral. El resorte almacena energía durante el funcionamiento normal de la planta y, cuando se produce un corte de energía u otras emergencias, la energía almacenada se libera inmediatamente para hacer que la válvula se reinicie de forma segura en un plazo de ≤5 a 10 s.
Está especialmente adaptado para válvulas lineales en sistemas de energía nuclear, incluidas válvulas de compuerta y válvulas de globo, y puede personalizarse para adaptarse a diferentes especificaciones de válvula dentro del rango de par de 60 a 500 Nm.
