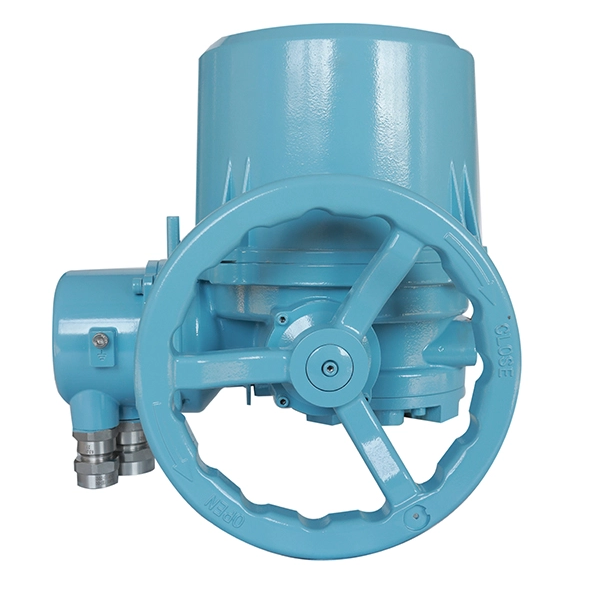

El actuador de válvula eléctrica de cuarto de vuelta de la serie CKDJH Clase 1E Categoría K3 es un dispositivo de accionamiento dedicado de grado nuclear para aplicaciones de energía nuclear, adecuado para válvulas rotativas de 0 a 90°, como válvulas de bola y válvulas de mariposa. Cumple con los requisitos de seguridad eléctrica Clase 1E y apagado seguro Categoría K3, y ha pasado pruebas de calificación de resistencia a la radiación y sísmica de grado nuclear. El actuador puede soportar una irradiación de rayos γ de 110×10³Gy y funcionar de manera estable bajo carga sísmica SL2, con un grado de protección IP68. Al adoptar una conexión de brida estándar ISO5211, cubre un rango de torsión de 60 a 2500 N·m y está disponible en tipos de encendido, apagado y regulación. Ampliamente aplicado en sistemas de isla nuclear, isla convencional, auxiliares de seguridad y de transporte de medios de proceso de plantas de energía nuclear, proporciona una solución de accionamiento de grado nuclear segura y estable para la apertura, el cierre y la regulación de válvulas de energía nuclear.
| Cantidad: | |
|---|---|
Serie CKDJH
El actuador de válvula eléctrica de cuarto de vuelta de la serie CKDJH Clase 1E Categoría K3 es un dispositivo de accionamiento dedicado profesional de grado nuclear desarrollado independientemente por Yangzhou Hengchun Electronics Co., Ltd., un fabricante líder de actuadores de válvulas en China. Diseñado exclusivamente para aplicaciones de energía nuclear, este actuador de válvula eléctrica de grado nuclear está diseñado para válvulas rotativas de 0 a 90°, incluidas válvulas de bola y válvulas de mariposa, y sirve como componente de accionamiento central para el control de válvulas de energía nuclear. Cumple plenamente con los requisitos de seguridad eléctrica de Clase 1E y de apagado seguro de Categoría K3 para instalaciones de energía nuclear, y ha superado estrictas pruebas de calificación de resistencia a la radiación y sísmica de grado nuclear. Como alto rendimiento actuador eléctrico de cuarto de vuelta de , integra soporte de carga confiable, adaptabilidad a entornos extremos y control preciso, proporcionando una solución de accionamiento segura y estable para la apertura, cierre y regulación de válvulas de energía nuclear en todos los sistemas centrales de plantas de energía nuclear.
La ventaja más destacada de la serie CKDJH es su excelente rendimiento sísmico y antirradiación, que puede soportar una irradiación de rayos γ de 110 × 10³Gy y funcionar de manera estable bajo una carga sísmica SL2. Cumplir plenamente con los duros requisitos medioambientales de las centrales nucleares.
Con un grado de protección IP68 , el actuador es resistente al polvo y a la inmersión en aguas profundas, adaptándose a las complejas condiciones de trabajo de los sistemas de energía nuclear. Adopta la conexión de brida estándar internacional ISO5211, lo que permite una combinación universal con válvulas de grado nuclear y una fácil instalación y reemplazo.
Cubriendo un rango de torque de 60 a 2500 N·m, el actuador puede satisfacer las necesidades de accionamiento de diferentes especificaciones de válvulas rotativas de energía nuclear. Está disponible en tipos de encendido, apagado y regulación, y admite tanto un control de interruptor simple como una regulación precisa del flujo medio de las válvulas.
Ha obtenido la certificación de seguridad eléctrica Clase 1E y parada segura Categoría K3, y todos los indicadores de desempeño han superado las pruebas oficiales de calificación de grado nuclear, garantizando la seguridad y confiabilidad de su operación en sistemas de energía nuclear.
Categoría de parámetro | Parámetros específicos |
Especificaciones básicas | Tipo de producto: Actuador eléctrico de válvula de grado nuclear de un cuarto de vuelta Certificación de grado nuclear: Clasificación de seguridad eléctrica Clase 1E, clasificación sísmica Categoría K3, certificación Sísmica Categoría Ⅰ Vida del diseño: 40 años Grado de protección: IP6 |
Potencia y transmisión | Fuente de alimentación: fuente de alimentación CA trifásica de 380 V Estructura de transmisión: Transmisión mecánica de engranaje helicoidal Forma de salida: Salida de par (salida de empuje que se puede lograr mediante un dispositivo de conversión) Válvulas aplicables: válvulas de compuerta para energía nuclear, válvulas de globo y otras válvulas lineales |
Condiciones ambientales y de trabajo Capacidad de resistencia | Resistencia sísmica: Soporta carga sísmica de apagado seguro SL2 Resistencia a la irradiación: Resiste una irradiación de rayos γ de 110×10⁴Gy Condiciones de funcionamiento: funcionamiento estable en condiciones normales de trabajo y apagado seguro de emergencia |
Material y protección del núcleo | Protección contra sobrecarga: conjunto de resorte de disco + mecanismo de control de torsión para protección inteligente contra sobrecarga Materiales principales: carcasa de caja de cambios ZL111, tornillo sin fin 20CrMnTi, engranaje helicoidal QA110-4-4 Tecnología de procesamiento: Procesamiento mecánico de precisión con inspección estricta durante todo el proceso. |
Estructura y características | Característica de diseño: Diseño de arquitectura modular. Ventajas de operación y mantenimiento: Instalación y puesta en servicio convenientes y eficientes; Fácil desmontaje, montaje y mantenimiento de componentes, lo que reduce los costes de operación y mantenimiento y el tiempo de inactividad. Campo aplicable: campo de energía nuclear (que coincide con el exterior del recipiente de contención del reactor nuclear) |
Hengchun cumple estrictamente los estándares de calidad de la industria de la energía nuclear y los requisitos de certificación internacional ISO para la producción de la serie CKDJH . Todos los productos se han sometido a pruebas completas de calificación de grado nuclear, incluidas pruebas de resistencia sísmica, resistencia a la radiación, resistencia a altas y bajas temperaturas y pruebas de confiabilidad de funcionamiento a largo plazo. Todo el proceso de fabricación implementa un control de calidad de circuito cerrado, desde la adquisición de materia prima hasta el procesamiento de componentes, el ensamblaje y la inspección de fábrica, con múltiples nodos de inspección de calidad para garantizar que cada actuador de válvula eléctrica de cuarto de vuelta de grado nuclear cumpla con los estrictos requisitos de operación de las plantas de energía nuclear. El producto también cuenta con un completo sistema de garantía de calidad posventa, que brinda soporte técnico y soluciones de mantenimiento para clientes globales de energía nuclear.
Adaptado para válvulas lineales como válvulas de compuerta y válvulas de globo, el actuador impulsa la apertura y el cierre de válvulas en los circuitos de enfriamiento, agua de alimentación y drenaje de la isla nuclear, y opera de manera estable bajo carga sísmica SL2 para garantizar un funcionamiento continuo y confiable de los sistemas auxiliares de la isla nuclear.
Aplicado al accionamiento de válvulas de tuberías de proceso de vapor, agua de alimentación y agua condensada, su grado de protección IP68 y su resistencia a la radiación se adaptan a las complejas condiciones de trabajo de la isla convencional, logrando un control preciso de la entrega del medio y respaldando una operación de alta eficiencia de la isla convencional.
Como componente central de los sistemas de enfriamiento de emergencia y alivio de presión, responde rápidamente a los comandos de control de válvulas en condiciones de apagado seguro de emergencia para completar operaciones de apagado seguro, salvaguardando la seguridad de los equipos de energía nuclear.
Utilizado para el accionamiento de válvulas de agua, vapor y otras tuberías de transporte de medios de proceso de grado nuclear, puede funcionar de manera estable durante mucho tiempo en entornos de energía nuclear hostiles, lo que garantiza un transporte fluido de los medios de proceso.
La serie CKDJH es un dispositivo de accionamiento dedicado de grado nuclear exclusivo para plantas de energía nuclear, y se aplica ampliamente en sistemas de transporte de medio de proceso y auxiliares de seguridad nuclear, de isla convencional y de isla nuclear de plantas de energía nuclear en todo el mundo.
Sí, según las especificaciones reales de las válvulas y los requisitos de las condiciones de trabajo de los clientes de energía nuclear, podemos proporcionar ajustes personalizados del rango de torque y los modos de operación, y también brindar soluciones técnicas de soporte y orientación de instalación.
